3ds Max打造Q版造型的反恐警察玩具人偶(3)

　　枪支的模型：

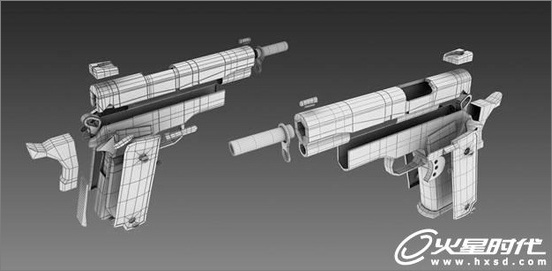

　　手枪是插在枪套中的，所以细节方面不需要有很多，大致有形状就可以了，其实只需要把露在枪套之外的手枪部分做出来就可以的，不过当时我还想做一个握手枪的姿势或动作啥的，也就一气做出来了，各个零件部分都是单独做完后组合在一起的，大致样子还看的过去，但是模型细节方面就差些了。如下图。



图11

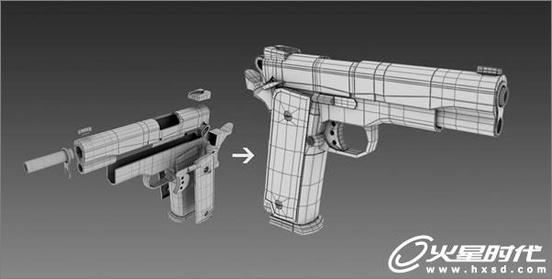

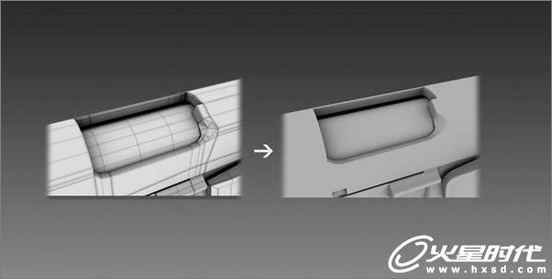

　　在做这种工业方面模型的时候，为了在添加光滑修改器后模型外形保持正确，布线一样很重要，和角色类布线的差别在于：角色布线要更合理，不只是外形要正确，还在考虑将来做动作时的模型不会出错，所以在布线方面尽量使用4边面；而工业方面的模型只需要外形准确就基本达到目的了。如下图。



图12



图13

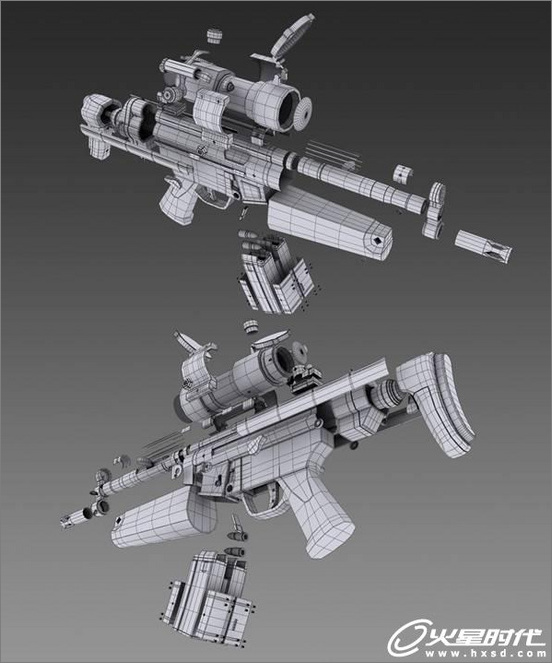

　　MP5模型相比手枪（我也忘记手枪是啥型号的）来说要更细致，毕竟是这个作品里最显眼的一件物体，虽然零件要比手枪多，但是创建的方法和手枪的方法是同样的方法，只是要更细致的去创建编辑。如下图。



图14

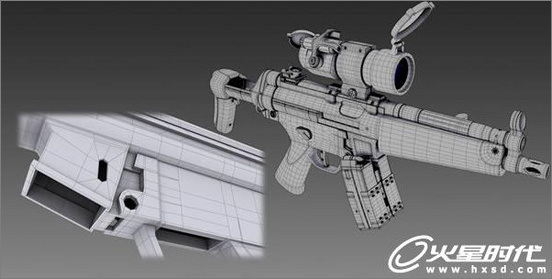

　　枪身上的细节基本都是一个物体编辑出来的，这样的方法在布线方面要考虑的多一些，但是效果要比做出零件组合上去好的多，施加了光滑命令后，整体类似浇铸而成，显得很真实。如下图。至此所有模型的工作就已经完成了；一个理想的作品模型是基础，所以要在这个环节耐心认真的去制作，合理的布线也很关键，是为后面的其他环节打基础。



图15

3、展UV工作

　　可以说这个环节相信很多人包括我在内都认为是最枯燥的一个任务，把模型的所有零件都要UV 展开，可能需要很长的时间（我手慢展了很长时间），但是也要坚持和耐心。

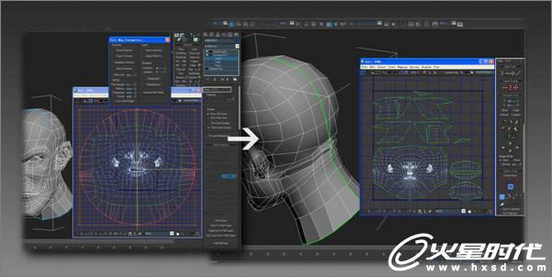

　　在展U V的时候全部用了3DMAX自带的Unwrap UVW，很喜欢里面的PELT命令，只要把各个需要展开的模型设置好接缝后利用这个命令就可以立刻展开，再进行一些细微的调整。如下图。



图16

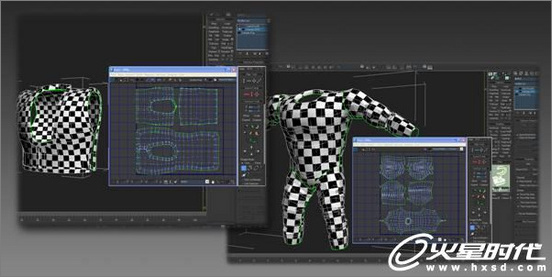

　　如下图。在进行UV展开的时候，给模型一个棋盘格贴图，一边调整UV一边观察棋盘贴图的变化，尽量达到均匀。



图17
