3D Max基础教程：多边形圆滑简单操作技巧(2)

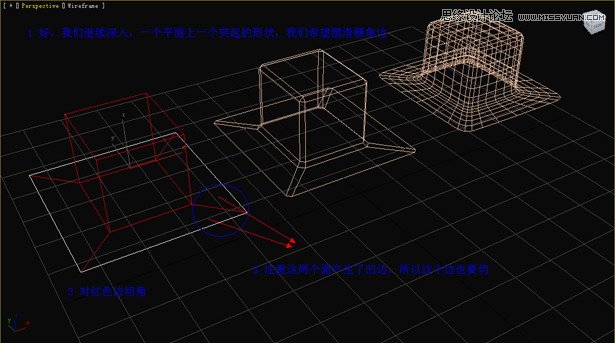

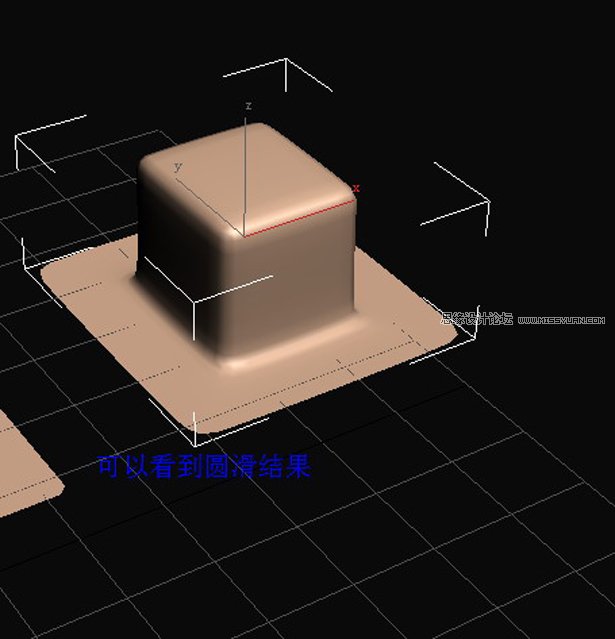

好，我们继续深入，一个平面上一个突起的形状，我们希望圆滑硬角边。对红色边切角。要注意下面两个面产生了凹边，所以这个边也要切。(图11)

图11

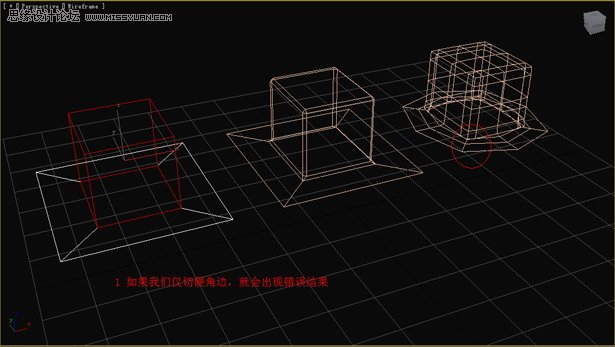

如果我们仅切硬角边，就会出现错误的结果，可以从图中第三个模型中看出来。(图12)

图12

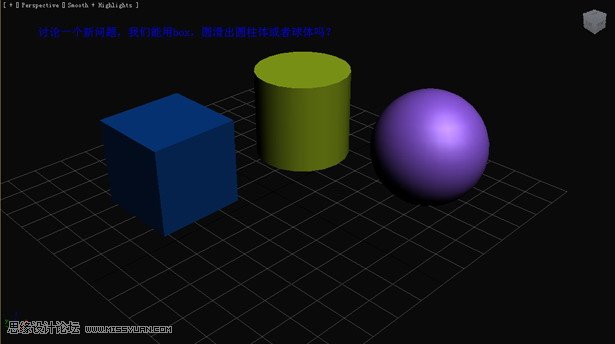

讨论一个新问题，我们能用box，圆滑出圆柱体或者球体吗?(图13)

图13

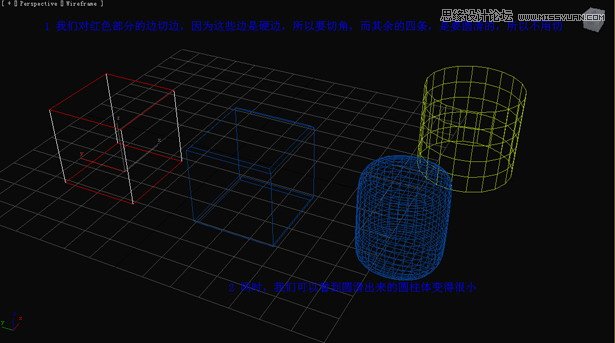

我们对红色部分的边切边，因为这些边是硬边，所以要切角，而其余的四条，是要圆滑的，所以不用切。同时，我们可以看到圆滑出来的圆柱体变得很小。(图14)

图14

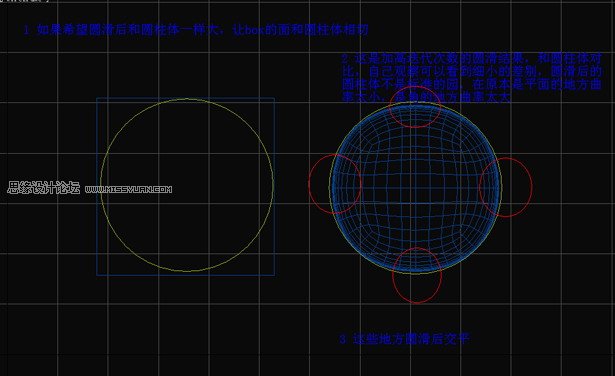

如果希望圆滑后和圆柱体一样大，就让Box的面和圆柱体相切，可以看第一个图形。再看第二个，这是加高迭代次数的圆滑结果，和圆柱体对比，自己观察可以看到细小的差别，圆滑后的圆柱体不是标准的园，在原本是平面的地方曲率太小，是角的地方曲率太大。可以看到红圈的地方，这些地方圆滑后交平。(图15)

图15

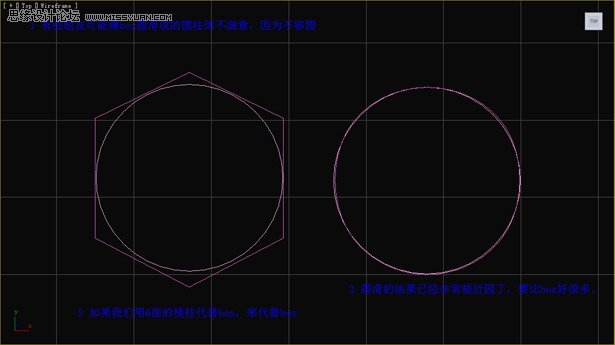

有些朋友可能嫌Box圆滑成的圆柱体不满意，因为不够圆。如果我们用六面的棱柱代替Box，代替Box。可以看到圆滑的结果已经非常接近圆了，要比Box好很多。(图16)

图16

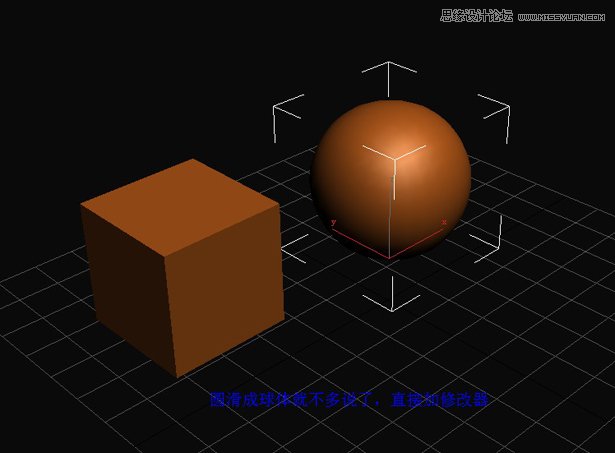

圆滑成球体就不多说了，直接加修改器。(图17)

图17

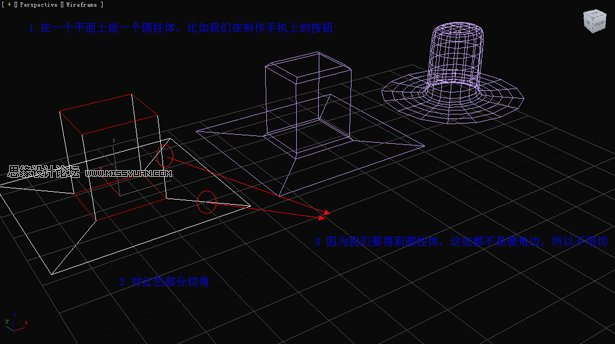

在一个平面上做一个圆柱体，比如我们在制作手机上的按钮。对红色部分切角，因为我们要得到圆柱体，这些都不是硬角边，所以不用切。(图18)

图18

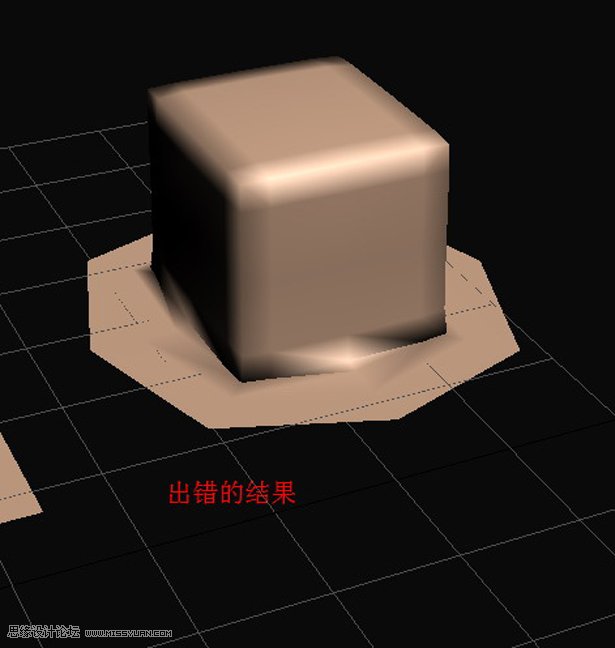

可以看到圆滑的结果，也看到出错的结果。(图19、20)

图19

图20

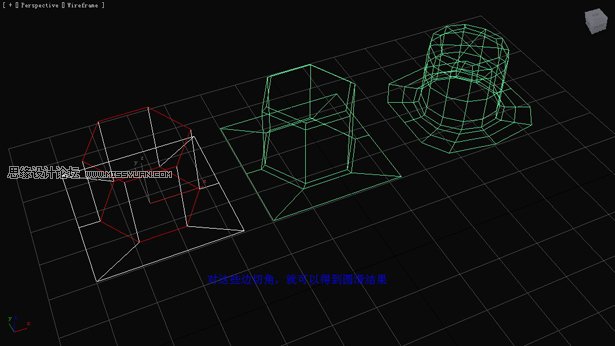

对这些边切角，就可以得到圆滑结果。(图21)

图21

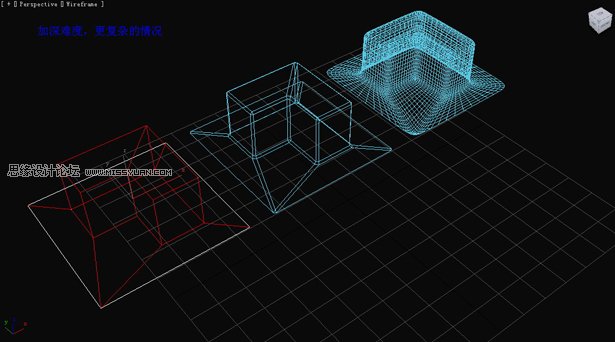

加深难度，更复杂的情况。(图22)

图22
