3D MAX使用Path Deform修改器给酒瓶建模

最近有很多网友提问，不知应该怎样创建沿特定路径弯曲的模型(例如建筑物金属镂空框架、特殊的手饰、花边等)，为了解答这个问题，为读者准备了“醉”实例，该实例内容为一个开瓶器喝得醉醺醺靠在酒瓶上，开瓶器的弯曲是建模的难点，使用直接建模或者Bernd修改器等常规的建模方法，很难使模型到达准确位置，并且一旦模型完成后，很难对其进行修改，在本实例中，使用了Path Deform Binding修改器来辅助创建模型，可以快捷方便地完成模型创建，并且可以很容易的对其进行修改，以下就将为各位网友讲解具体的操作步骤。在制作本实例之前，需要首先下载素材文件。

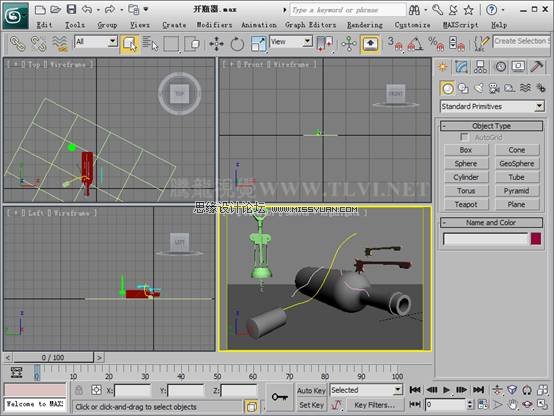

(1)运行3ds max 2011，打开素材“开瓶器.max”文件。

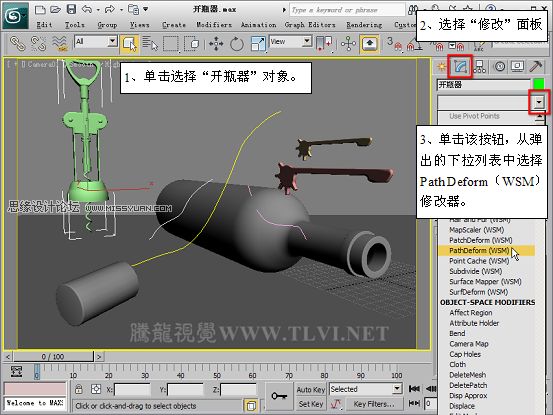

(2)在场景中选择“开瓶器”对象，进入

“修改”面板，为该对象添加一个Path Deform(WSM)修改器。

注意：用于适应路径的模型必须有足够的分段数，如果是合并多个对象，各对象的分段数要接近，否则会因没有足够的子对象而出现错误的结果。

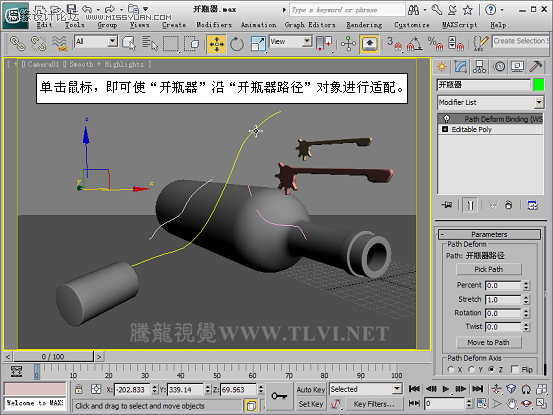

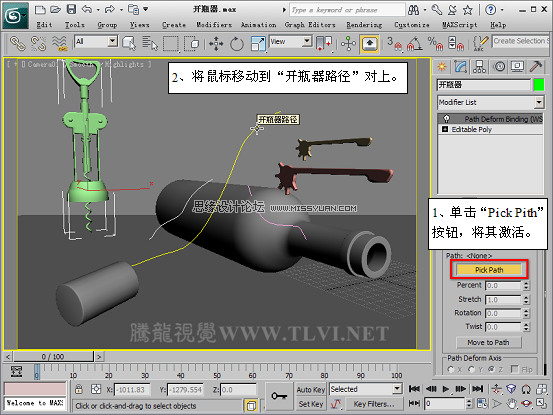

(3)在Parameters卷展栏内激活Pick Pith按钮，然后在场景中单击“开瓶器路径”对象。

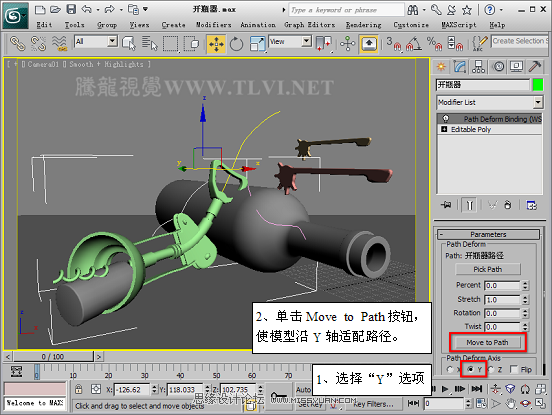

(4)将模型沿Y轴适应路径。

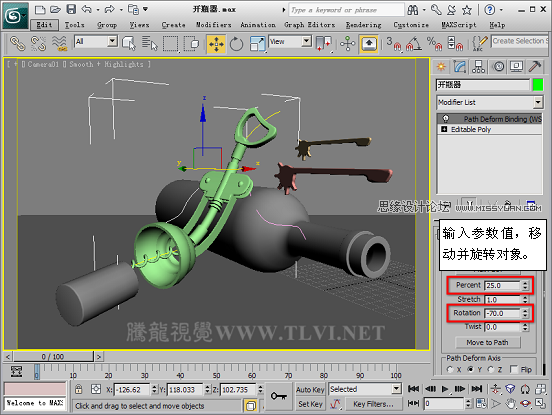

(5)接下来需要对其参数进行调整，使其形态更为自然。分别对Percent中的参数和Rotation中的参数进行设置。

提示：Percent参数根据路径长度的百分比，沿着路径移动对象;Rotation参数根据路径旋转对象。

技巧：在编辑对象时，不仅可以通过编辑修改器参数来编辑对象，也可以通过编辑路径顶点来编辑对象。

注意：使用Path Deform修改器的对象在应用变换操作时(移动、缩放、旋转)，必须同时选择路径和源对象执行变换操作，否则源对象会产生错误的变形。

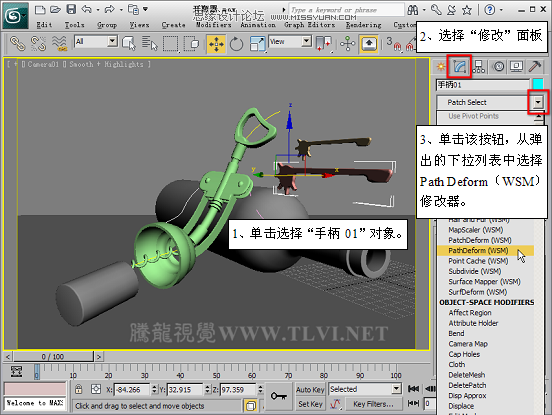

(6)在场景中选择“手柄01”对象，为该对象添加一个Path Deform(WSM)修改器。
