LOGO设计中标准制图和尺规作图详细教程

今天就来说说大家都比较疑惑的问题，相信学习VI、品牌设计的同学都会有这样一个疑问，那些LOGO中的网格和圈圈是什么意思，有什么用，是怎么做出来的，困惑了很多设计新人。

二、本文知识点

1.网友有话说(讨论尺规作图)

2.认识标准制图与尺规作图

3.尺规作图的常见误解(六个常见误区)

4.尺规作图的真正意义

5.在什么时候不适合用尺规?

6.实操(通过一个案例讲解网格系统和尺规作图)不想看理论的可以直接跳到这一步。

三、网友怎么说

(以下是网友的回答)

网友一根葱：应该是黄金分割问题，利用黄金分割让LOGO更规范。

网友哒哒滴：装逼用的吧!没什么卵用?我每次都是做好LOGO之后，再去添加那些圈圈。这样可以给客户说，你别看这么小的LOGO，我用了这么多辅助线来完成的，客户一看做一个LOGO确实没那么简单。

网友榆木疙瘩：我觉得楼上说的黄金分割也不对，黄金比例、黄金分割到底有毛关系啊?

那些圈圈不能称之为黄金分割吧。不能说所有带圈圈的LOGO都是黄金分割，但可以在设计的时候去加入一些黄金比例的东西。

网友妖灵灵妖：老师说这叫尺规作图，这样做出来的LOGO标准耐看。

网友小尾巴：可以给客户解释，您看!每一条线，每一个圆角都是经过计算的，您看这里，这儿有黄金分割线，30度斜线线，各种线，任何一个设计背后都隐藏着大量的学问。

分割线

以上是网友比较普遍的回答，看来大家都对logo设计的尺规作图和标准制图有很多的疑问。

今天我就为大家详细的解析一下这个问题，以下是我个人的见解，大家有什么高见的请多指教。

先来普及一下标准制图和尺规作图(这是我个人的理解，并非官方解释，说的不对的地方请指出)。

标准制图：也叫网格制图，是用来规范LOGO大小、最小使用尺寸，可用范围 、位置、间距、比例、LOGO与企业名称之间的关系、后期使用规范等。

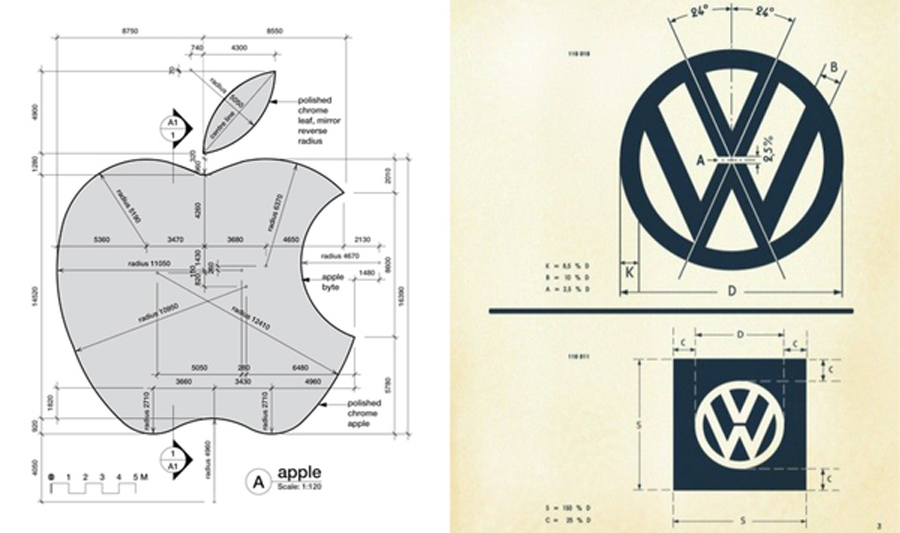

相当于建筑施工图，工人严格按照图纸修房子一样，LOGO在使用的过程中也要严格按照设计规范使用，不然就全乱套了。(如下图就是标准制图)

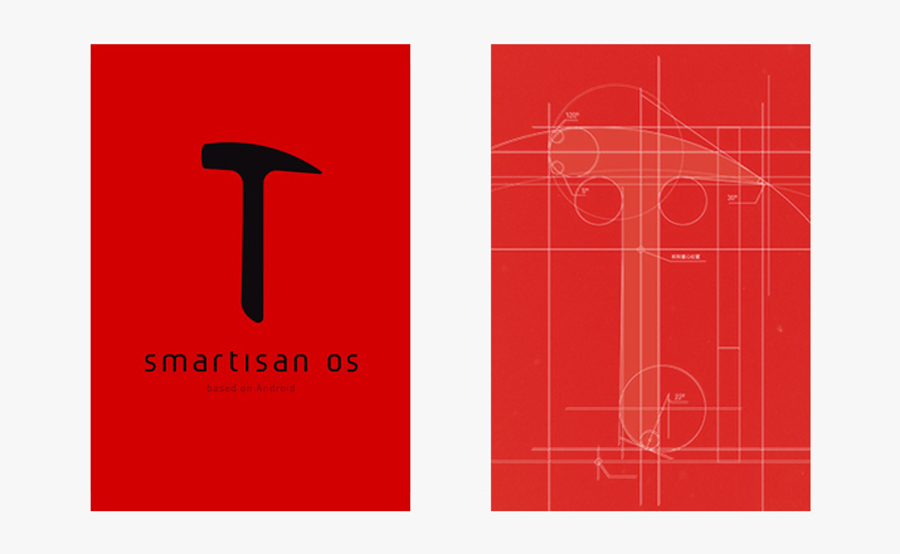

尺规作图：就是利用几何图形 (圆、椭圆、圆弧、直线、三角形等)辅助完成LOGO设计，平时看见的那些圈圈叉叉就是尺规作图。

二、尺规作图的常见误解

误解一

逼格高：很多网友认同这一点，不可否认，这样的设计确实可以提升LOGO档次。

但是我们做尺规不是为了装逼，而是为了让LOGO看起来更精致更美观，每一个斜角、圆弧、间距、弧度都要做到统一美观，所以不是为了装逼!不是装逼!不是装逼!

误解二

更有说服力：其实这个观点我是不赞同的，不是你画了几个圈圈就能唬住客户，别以为你这样做就能让客户闭嘴，很多客户不吃这一套。做了尺规只能增加我们设计的一个亮点，不是拿来给客户谈判的筹码。

误解三

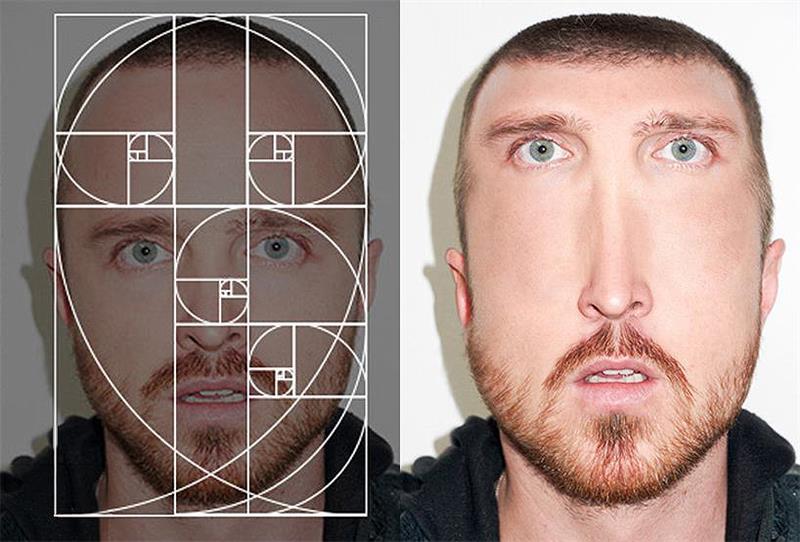

黄金分割：黄金分割圆并不一定能够保证比例的完美 ，很多设计师很迷恋黄金分割，这是病得治(我不是说不能用黄金分割，我说的是不能“迷恋”)，，黄金分割能产生美，但是LOGO设计中不是每一个图形都适用，合理的应用黄金比例，如果什么都硬套黄金分割这个理论，那还要我们设计师做什么呢?很多时候我们需要用视觉来判断大小、比例、位置而不是黄金分割。(如下图，黄金分割不是万能的)图片来自网络。

误解四

看见很多LOGO作品都有所以我也要做：这就是没明白做尺规的意义，只是为了做而做。

误解五

不是所有的LOGO都适合用尺规作图，但是一定要用标准制图(网格制图)，比如下面这种类型的LOGO(随性的LOGO，书法LOGO等)就不适合尺规作图，这类LOGO需要打破那些框框才能更有灵性。图片来自网络，无法署名，请谅解，版权归原作者所有。

误解六

用了标准制图就是一定是好LOGO，LOGO的好坏和这些分割线关系并不大，它们最多是辅助作用，它不是检验LOGO好坏的标准。

三、尺规作图的真正意义

注意：

01.我们并不是用尺规去设计，而是用尺规进行规范设计，提醒我们在设计过程中对细节的把控。

02.尺规作图不是我们为了装逼后期硬加上的，而是一开始就是用尺规做出来的。

03.标准制图和黄金比例没有半毛钱关系，之所会有黄金比例，是我们在后期用标准制图时发现了黄金比例，当然有些比例我们可以参考黄金分割来设计。

04.用了标准制图LOGO就一定会变好，千万不要有这种想法，标准制图不能补救一个失败的LOGO。

尺规作图的意义

1.辅助：没什么高端的就是辅助线而已，尺规制图当做是一个工具，是将所有设计进行规范，辅助我们更好地完成LOGO设计，就像PS/AI一样辅助我们完成设计的工具， 在没有电脑的时代，设计师们都是用尺子和圆规来辅助做设计的，所以尺规的第一个意义就是辅助设计，通过辅助线更好的规范LOGO。

2.快速方便:比起自己手动用钢笔工具去画和调瞄点，用几何图形去切是不是既准确又快速，很多新手设计师看见无数个圈圈就懵逼了，感觉好难，无从下手，然后就放弃了。其实没你想的那么难。

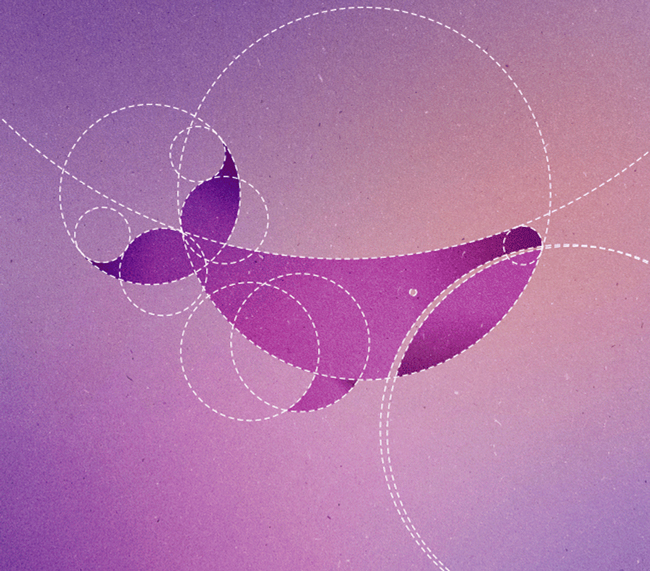

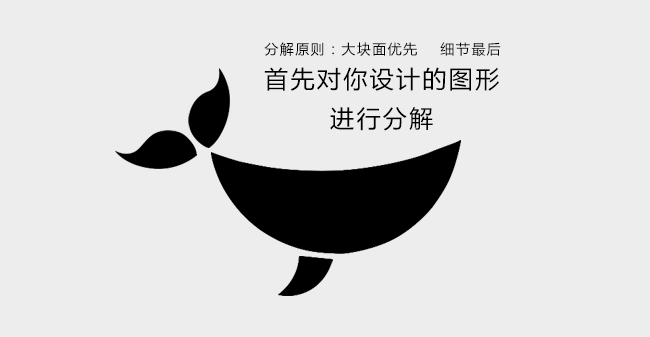

先学会分解图形，把复杂的图形分解成简单的图形，然后再用辅助图形(直线 圆 圆弧 椭圆 三角形等几何图形)一点一点的去完善。(如下图，图片来自加拿大设计师 Dorota Pankowska )前提是你已经有草图或脑袋里已经想好怎么设计才能用尺规作图。

3.规范性：我们不能凭借我们的肉眼去判断，只看大致效果，为什么你的LOGO看上去不耐看，很粗糙，不精致，就是缺乏对图形结构的深入分析，只是用肉眼去观看是不行的(当然有些设计师对审美把控得很好，用肉眼观看就能做到完美),一个好的LOGO都是经过多番考究，注重细节的完美。就好比建筑施工图一样，只有做到规范制图，施工时大家严格按照图纸来施工才不会出错，LOGO也一样如果不规范尺寸、比例、位置、间距、弧度等等一系列问题的话，后期在印刷、安装过程中可能就会出现问题。

4.专业性：LOGO设计不是简简单单随便画一个图形，打上公司名称就OK了，设计师必须谨性的对每一个角度每一个细节都要经过反复推敲。这是对专业设计师的要求，所以辅助线是较为好用的设计工具，这样设计出来的logo往往比较考究，这样做出来的LOGO经久不衰，独一无二。

四：在什么时候不适合用尺规作图?

1.一般小店：

并不是我们每一个LOGO都要用尺规作图，看情况，比如一些小规模的小店

他们的经费有限，我们并不值得花更多的精力去用尺规作图，一般就直接手绘草图，然后上机精细优化处理，但是网格制图还是要有的。

2.客户定稿前：

客户没有定稿前，可能会反复修改方案，如果你现在就用分割圆来切出LOGO，客户一旦修改，那你的辛苦就白费了。

3.随性的LOGO

有时这些框框会约束自己的创造力，所以抛弃这些束缚，随意发挥，

往往随性的logo更具有可塑性，其实只要你审美没太大问题，做出来的LOGO基本上已经很精致。

只有理论怎么能行，下面就来实操，详细讲解尺规作图和标准制图以及LOGO设计过程

五：案例讲解(实战篇)

本来打算用别人的LOGO来做案例，想了一下还是自己随意发挥从新设计一个吧!(虽然设计的不好)但是这样大家能更好地明白整个设计过程。推荐大家去看看这两篇文章《深度好文!如何破解LOGO设计中的常见套路 》《设计干货!品牌(VI)设计案例分析和设计方法 》这两篇文章是详细的LOGOI设计的思路与设计过程。

想了想就以本文主题来设计一个LOGO吧! 就以“圈圈”来设计，实在是想不到好的名字。这里只做演示，就临场发挥做一个，做得不好请见谅。

设计开始..........下面是我个人做设计时候的思路，大家仅做参考。

第一步：像我在上面推荐的两篇文章中写的那样

按照惯用套路，头脑风暴和分析(在纸上写会更好)。

名称：圈圈

主题：设计

分析：对关键词进行分析和发散思维!尽可能的多想(这里只是示范)

什么是圈圈——圆——数字零——字母Q&O——太阳——眼镜——眼睛——轮子

什么是设计——累——加班——高大上——夜猫子——PS——电脑——键盘——笔——改稿——橡皮擦

这里我就选用三个关键词进行组合：“字母Q” 、夜猫子 、眼睛，选好关键词就有了设计方向，现在要做的就是如何设计。这个时候还没有想法怎么办?当然是上网找灵感?上网去看看同类型的LOGO找找灵感。

第二步：草图(草图绘制很重要，很多灵感都是在一张纸上产生的，把你的想法视觉化比你在脑袋里想是不一样的，当你画下来的时候说不一定下一个灵感就出现了)，一般在实际工作中都会出23个设计稿给客户选择，这里只做演示就偷一下懒。

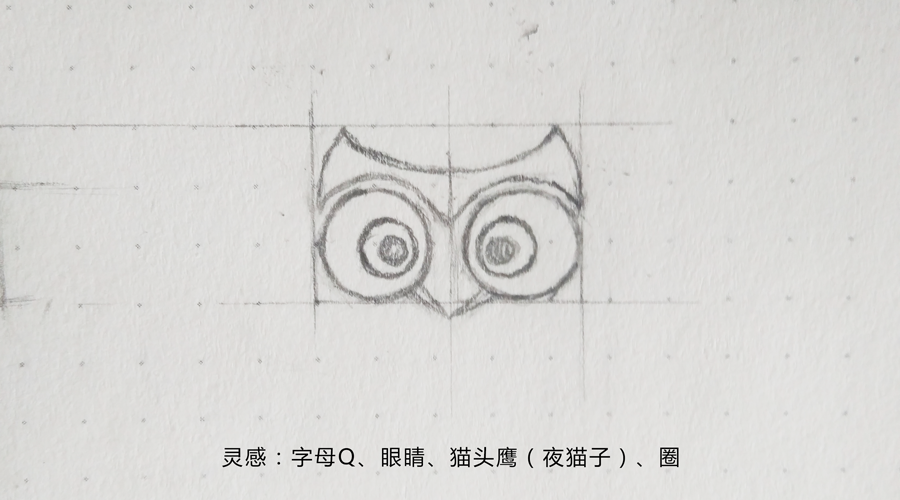

这就是草图(我对不起我的美术老师，画得不好请见谅)。

第三步：设计初稿

先根据草图的形状，用圆、直线、弧线把基本形状切出来，由于时间关系，这里就没有考虑太多，就是简单用圆切了一个造型出来，字体就不做了，这个案例只是为了给大家演示，有些简陋，请见谅。大家在做商业LOGO的时候不能像我这样随意的就把图形搞出来，需要考虑多一点，多做几个版本出来对比，反复推敲，这样出来的LOGO才有说服力。

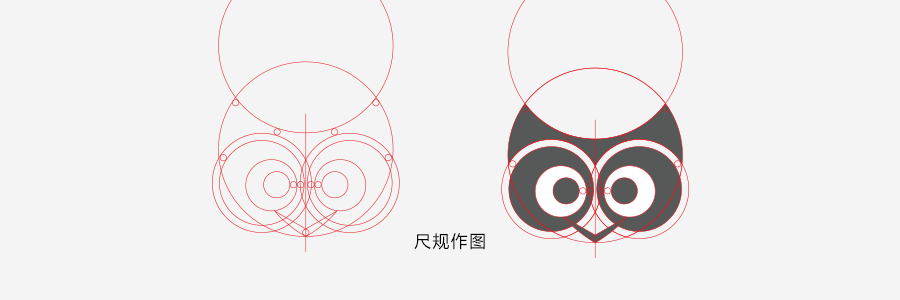

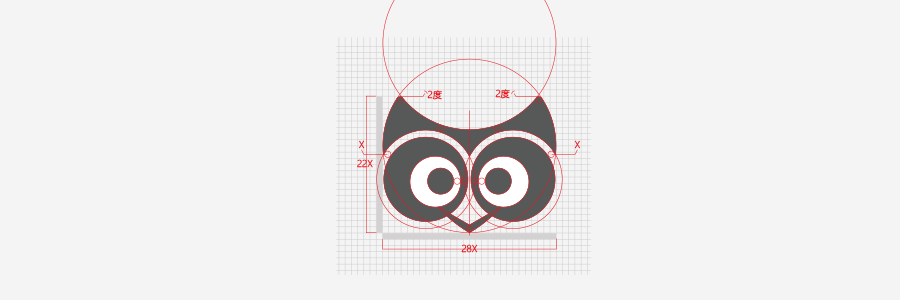

上图为尺规作图，下图为标准制图

(这两个很多时候都是联合起来用)

LOGO展示

动效展示

写在最后：每期文章都会在公众号“梦尽笑兮”首发。

上面的步骤是经过阉割的，一是因为时间不允许，大晚上的写文章也很累，这篇文章是利用下班时间写的。如果想了解比较详细的设计过程，可以去看我上面给大家推荐的两篇文章。

文中部分配图来自网络，无法署名，深感抱歉，作品版权归原作者所有。
