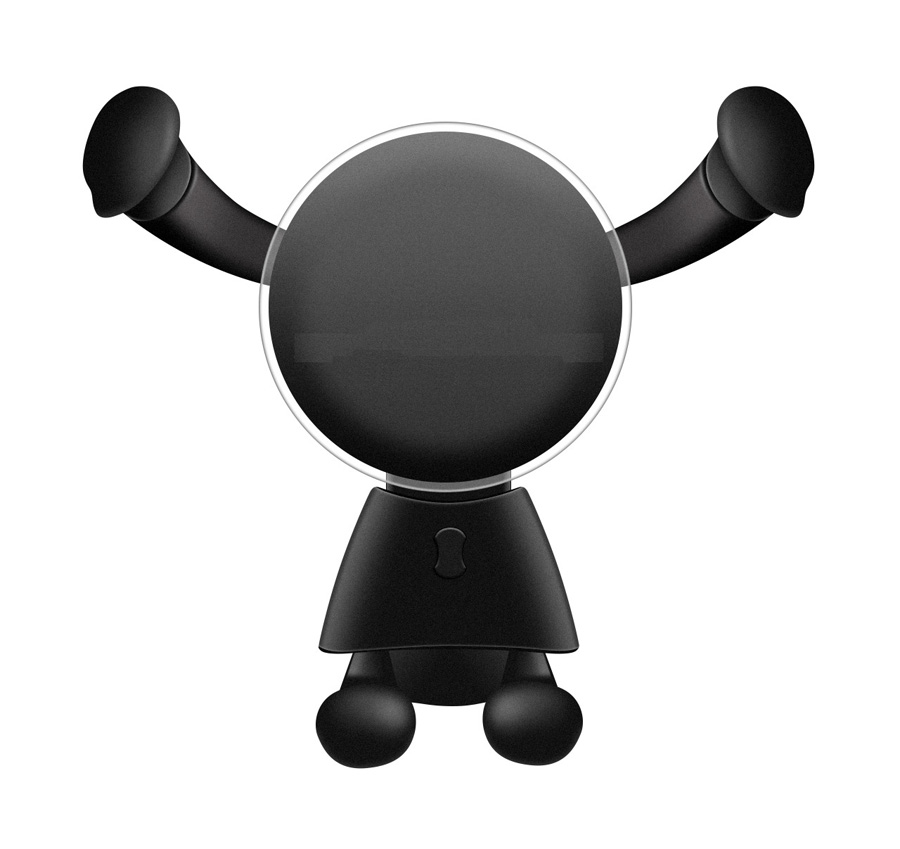

最终效果

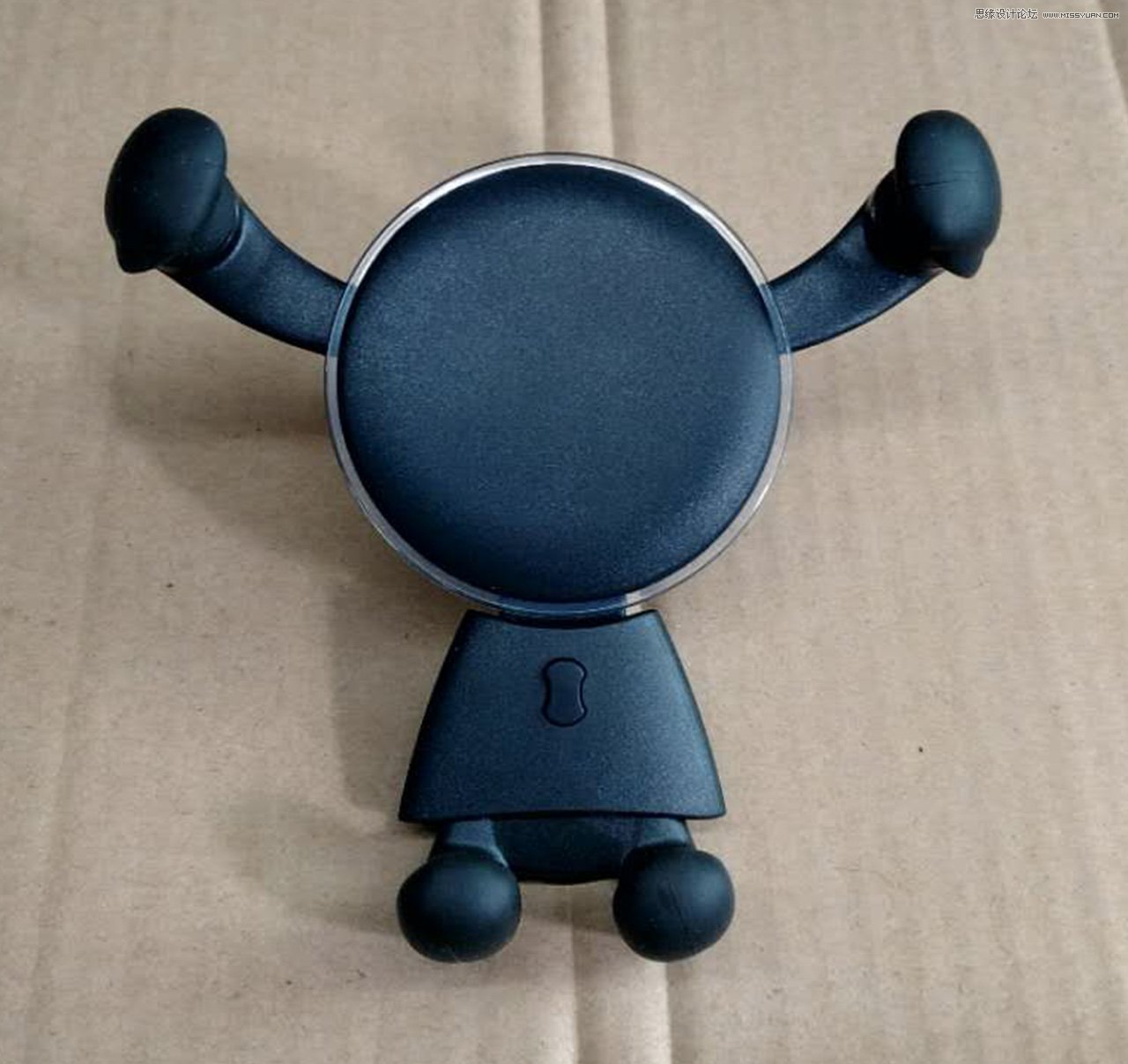

原图
1、打开原图仔细观察。把上面的原图素材保存到本机。打开PS软件,再打开保存的素材;www.missyuan.net

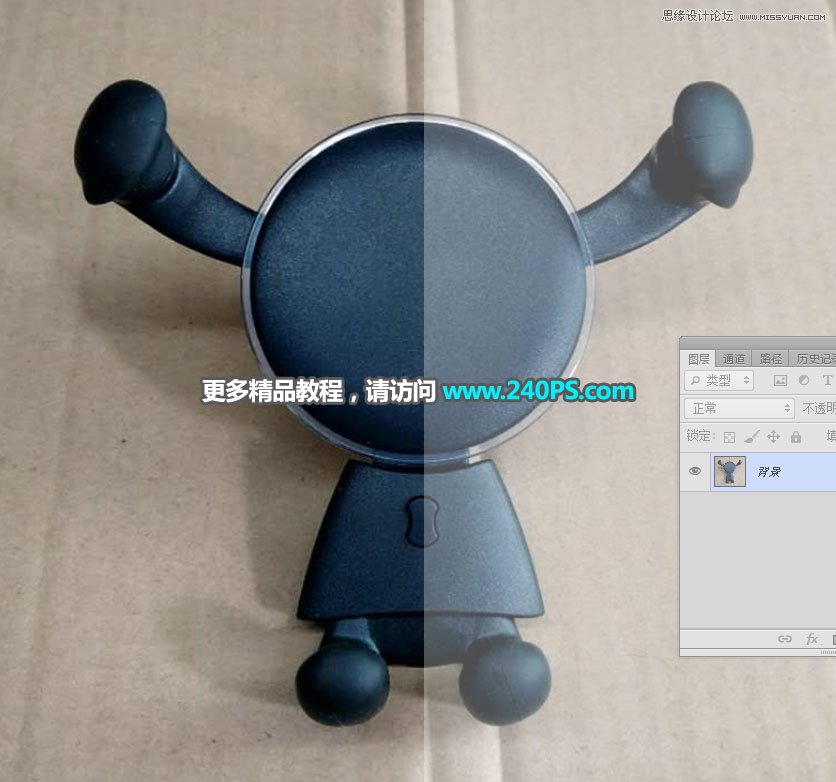

先不要急于修图,观察一下产品的特性:整体拍摄的不是很清晰,不过基本细节都可以看到,同时产品是左右对称结构,修图的时候只要修左半部份或右半部分,另一部分直接复制;光源位置在产品右侧,修图的时候需要把光源设在产品正上方。

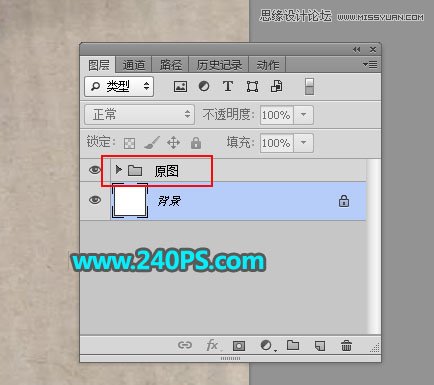

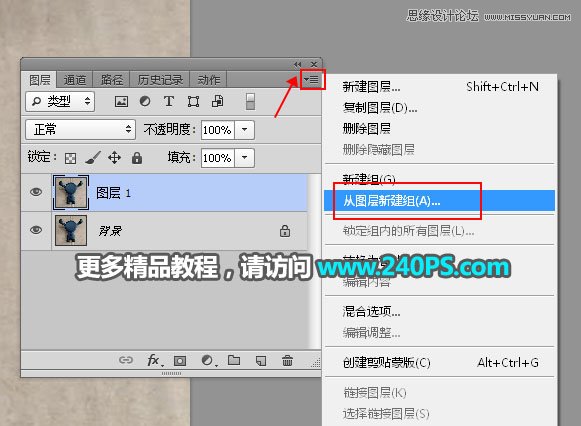

2、复制背景图层。按Ctrl + J 把背景图层复制一层,然后点击箭头所指的菜单,选择:从图层新建组,然后把组命名为“原图”,再把原背景图层填充白色。

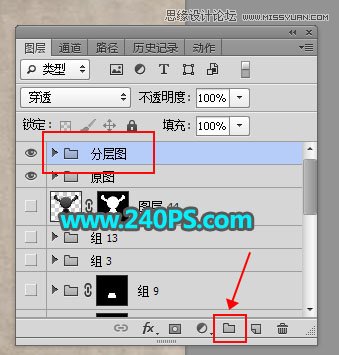

3、新建分层组。新建一个组,命名为“分层组”。

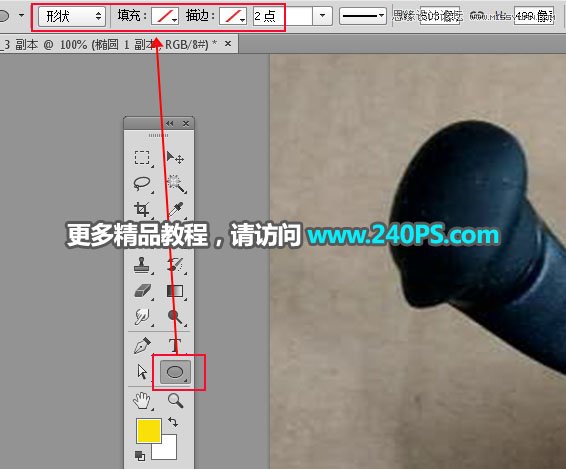

4、现在开始绘制分层结构图。在工具箱选择“椭圆工具”,把填充和描边都设置为空白。

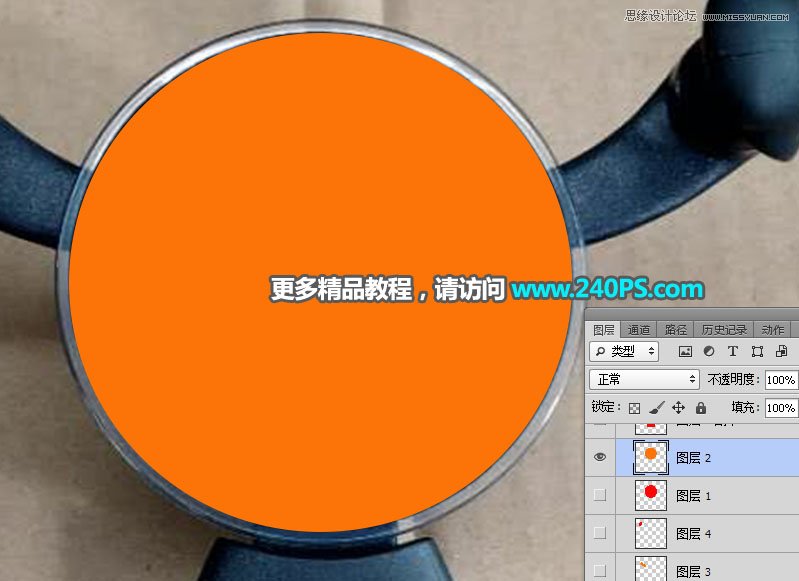

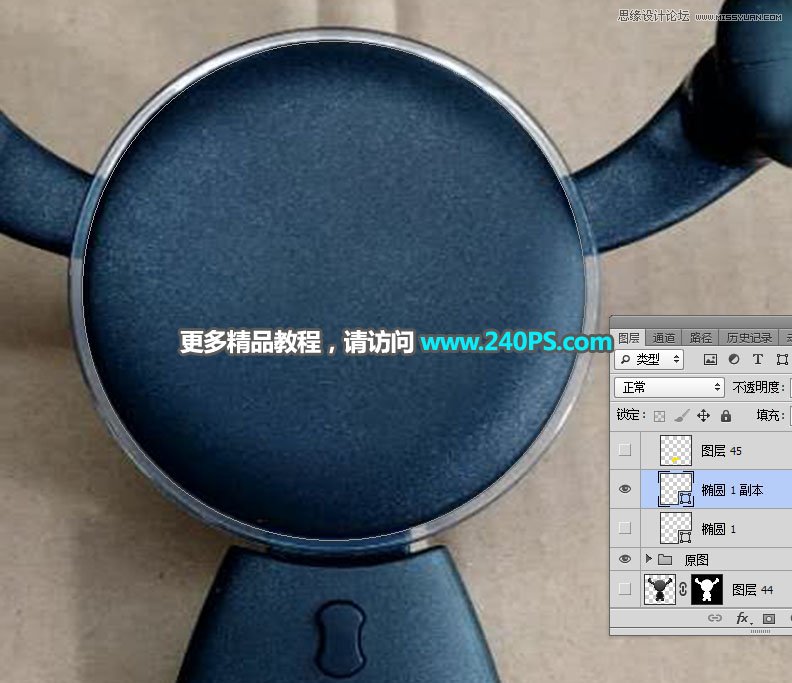

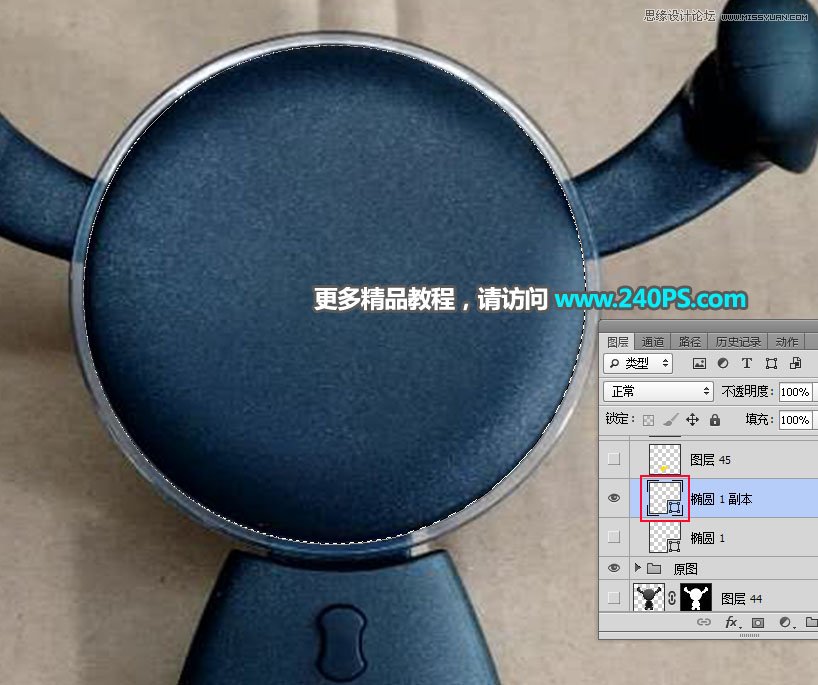

5、规则图形绘制结构图。产品中间部分为正规的圆,新建一个图层,用椭圆工具沿着边缘拉出一致大小椭圆,拉好后可以微调边缘尽量保持一样大小,如下图;然后按Ctrl + 回车把路径转为选区,新建一个图层填充一种鲜艳的颜色,按Ctrl + D 取消选区。

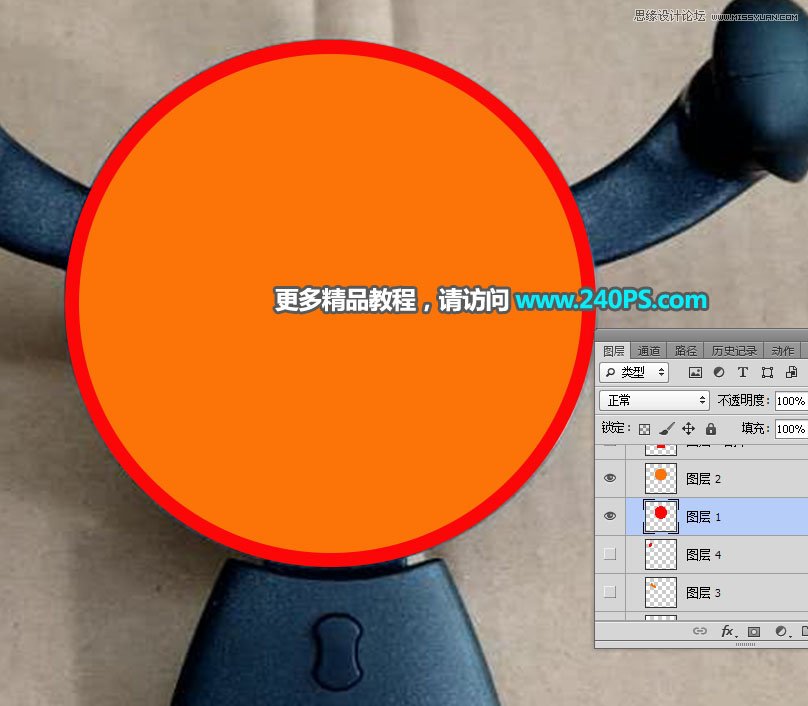

6、在当前图层下面新建一个图层,用椭圆工具拉出下面圆,再同样的方法填充红色,如下图。
