Illustrator创建立体风格的黑胶唱机图标(6)

步骤2

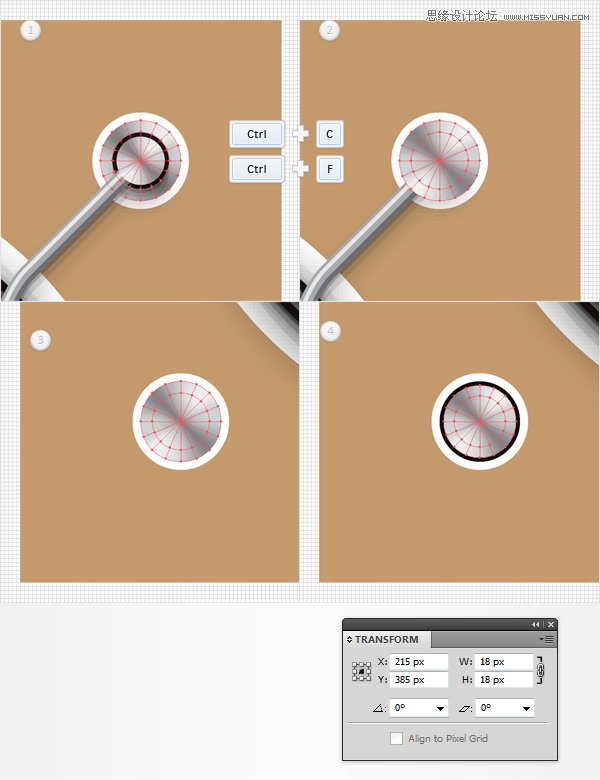

切换到“网格线间隔为5px”(编辑>首选项>参考线和网格)。在图层面板中，打开你的“arm”的编组，选择“armbase”网格并创建副本(Ctrl+C > Ctrl+F)。选择此副本，将它拖在图层面板顶组，双击这个新的网格，并将其命名为“knob”。回到画板上，现在画面为第三张图像所示。选中新的网格，在变换面板上输入18px的宽(或高)。现在于第四张图像看起来很像。

步骤3

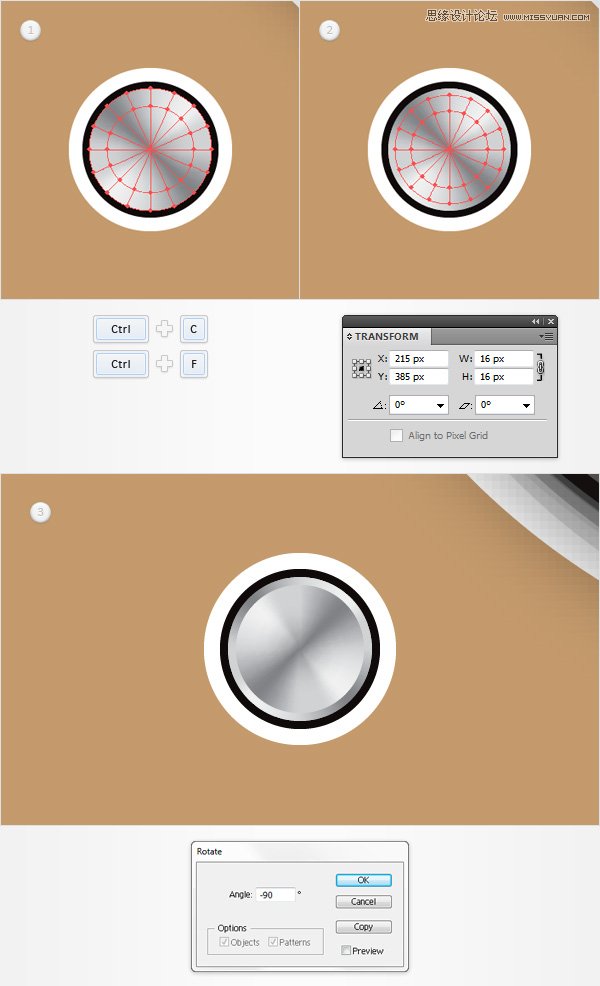

选中“knob”网格并创建副本(Ctrl+C > Ctrl+F)。选中新的副本，在变换面板上输入16px的宽(或高)，然后去对象>变换>旋转，设置为90度角，点击确定。

步骤4

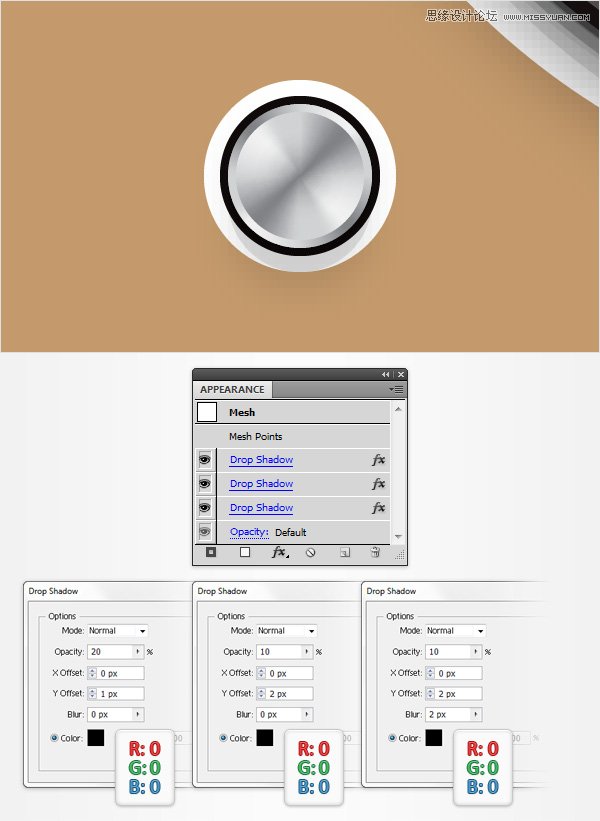

重新选择“knob”网格，添加三个阴影效果(效果>风格化>阴影)，数值设置如下图所示。

步骤5

使用钢笔工具(P)，创建一个3px的垂直路径，如第一张图像所示。为此路径添加1pt的描边，设置它的颜色为 R=255，G=222，B=223;复制这个垂直路径，如第二张图像所示;选择两条路径，使它们编组(Ctrl+G)。选中这个新组，选则“效果& gt;扭曲和变换>变换”。数值设置如下图所示，点击确定;选择“对象>扩展外观”，然后选择“对象>路径>轮廓化描边”。

步骤6

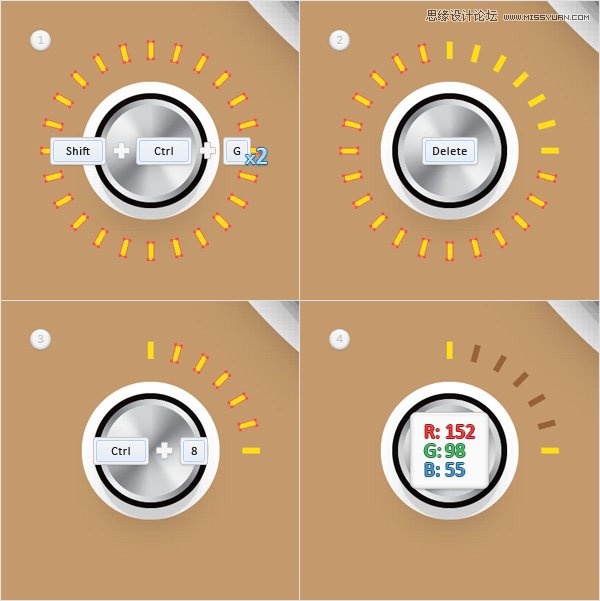

选中黄色形状的组合，选择“Shift+Ctrl+G”两次;选择17个黄色的形状如第二幅图所示，删除它们;下一步，选中五个黄色形状，如第三幅图所示，按Ctrl+8(对象>复合路径>建立)使之变为一个复合路径;选中新的复合路径，将颜色更换为 =152，G=98，B=55。

步骤7

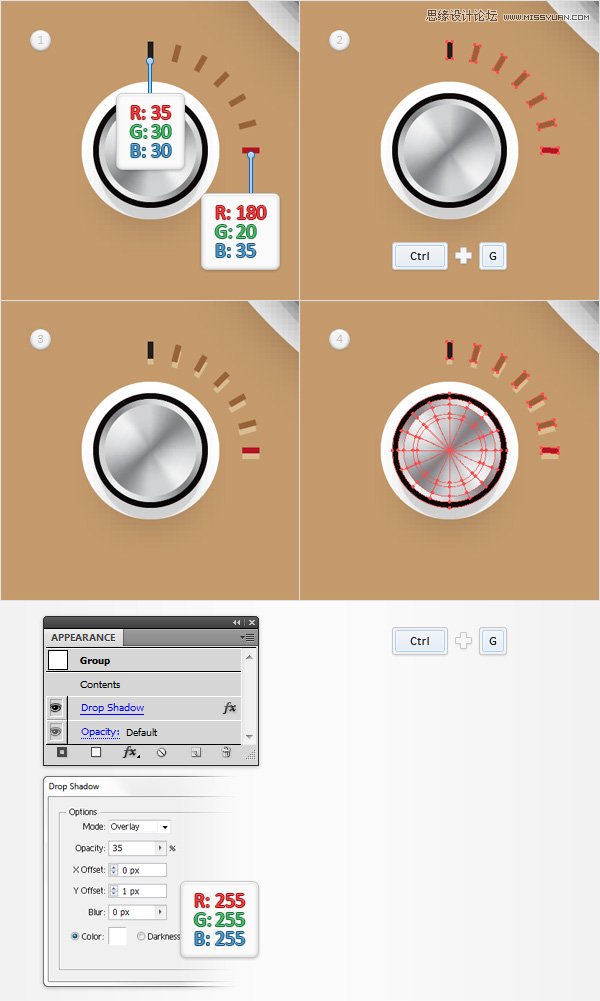

选择最上面的黄色形状，颜色设置为R=35，G=30，B=30，然后选择最后的黄色形状，颜色设置为R=180，G=20，B=35。选择这一步中的所有复合路径并编组(Ctrl+G)。选中编组，选择“效果>风格化>投影”数值设置如下图所示，点击确定;选中新的组和其他形状，将 “knob”网格和新的组进行编组(Ctrl+G)。移动到图层面板，将这个新组其命名这个新组“knob”。
