Illustrator绘制逼真的汽车速度仪表盘效果(5)

Step 6

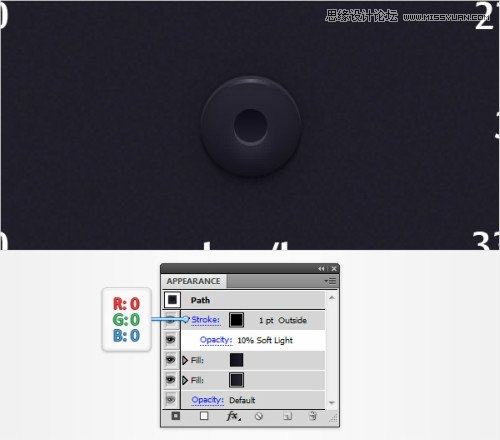

选中30px的圆。外观添加1像素的描边。设置颜色黑色。外部描边。混合模式为柔光，不透明度10%。

Step 7

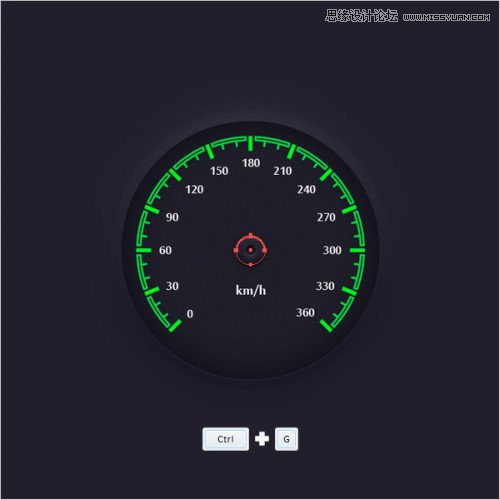

选择30像素的圆和在途中高亮出的路径组成组(Ctrl+G)。在图层面板更名为”support”

创建指针

Step 1

恢复显示网格，对齐到网格，编辑>首选项>参考线&网格，输入每个网格1像素大小。

使用矩形工具创建一个10*105像素大小的形状。填充颜色(39，170，225)，如图所示放置。使用直接选取工具。选择左边锚点往右移动3像素，右边的锚点同样往左移动3px.

使用椭圆工具创建一个4像素的圆，填色(39，170，225)。如下图所示放置。选择所有在这一步创建的路径点击路径查找器上的联集。更名为”needle”。

Step 2

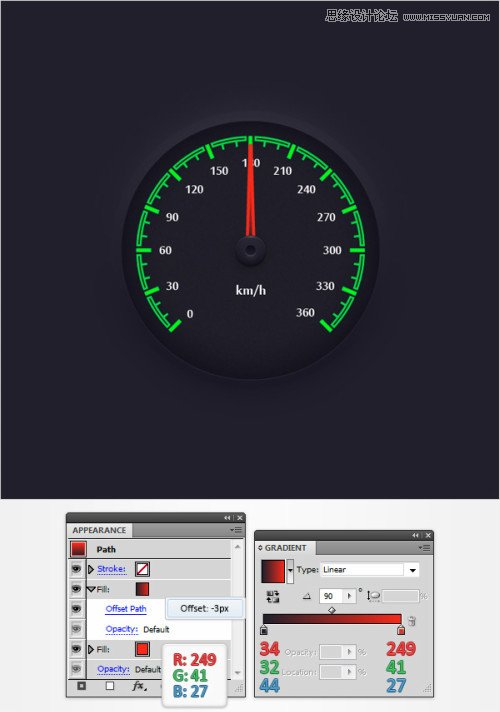

将”needle”移到”support”下面去，确认选中蓝色图层。外观，填充颜色为(249，41，27)

接下来，给这个路径添加新填充色，如图所示的渐变。效果>路径>偏移路径。输入-3px，确认。

Step 3

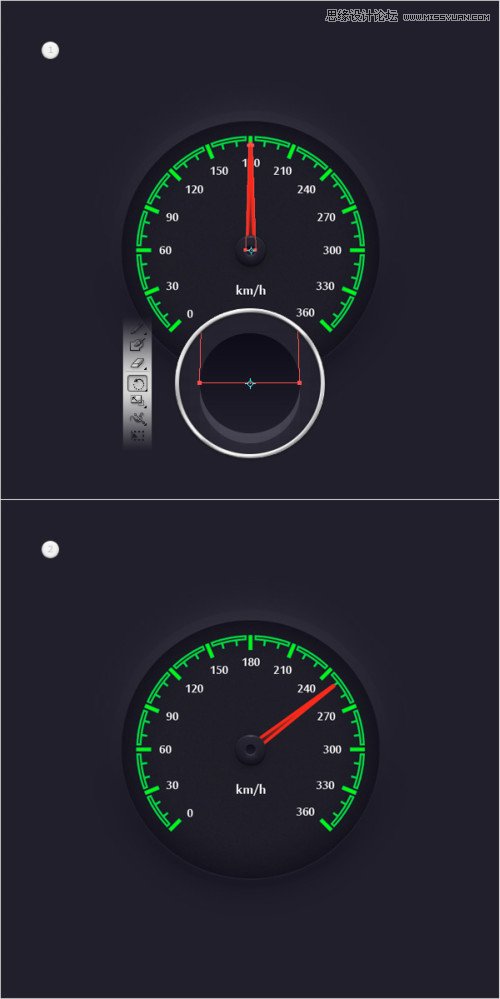

选择”needle”路径使用旋转工具。抓住如图所示标出来的点，然后旋转到如第二张图所示。

Step 4

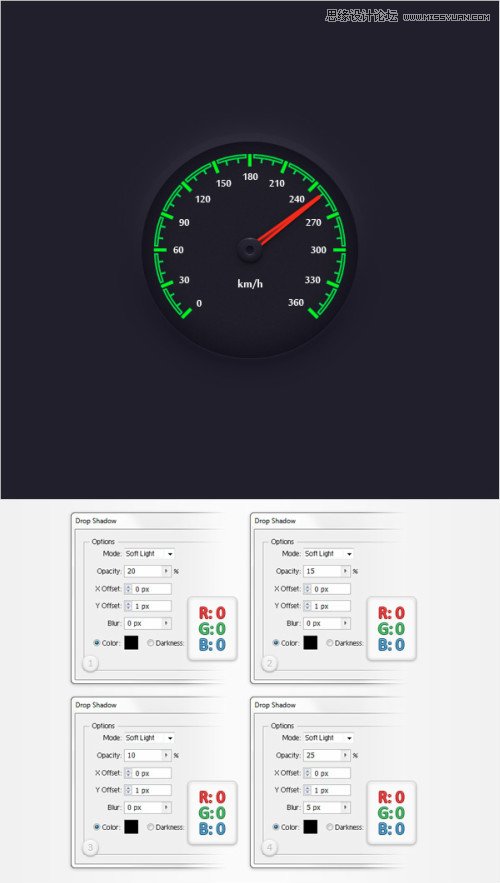

选择”needle”层，如图所示给他添加四层阴影。

添加精致的阴影

Step 1

使用椭圆工具创建一个260像素的圆，使用如图所示渐变填充，降低透明度35%.

垂直水平居中，将该图层命名为”shading”

重新着色

Step 1

选择”thinLines”，”thickLines”和”intervals”复合路径，填色(1，212，68)和(144，195，221)和(0，255，0)和(0，255，255)

完成。

进入论坛交作业：http://www.missyuan.com/thread-742469-1-1.html
