Illustrator设计时尚简约风格的信息折线图

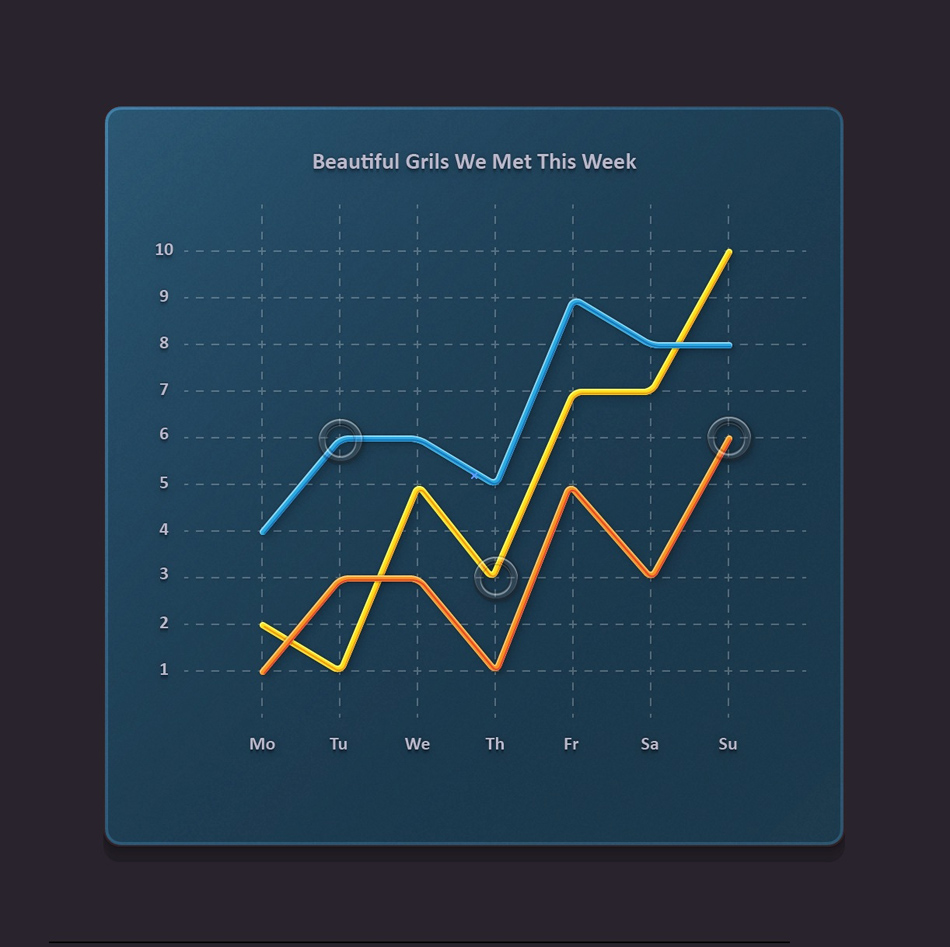

先看看效果图

具体的制作步骤如下：

1.创建新文档，设置网格

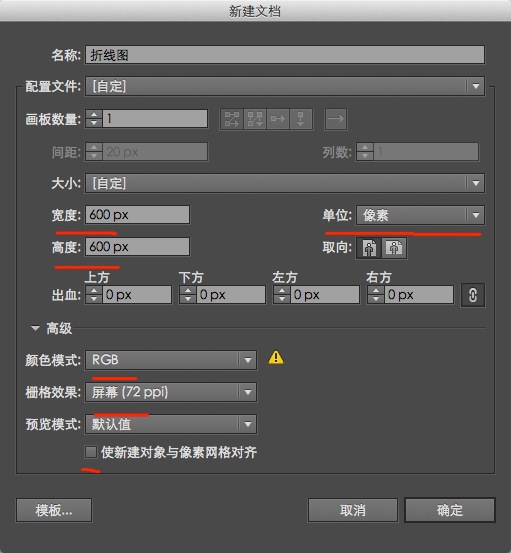

按 Control-N创建新文档，具体设置如下。

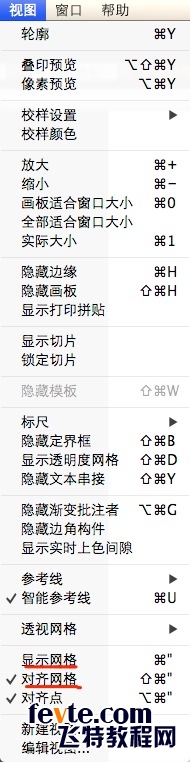

打开网格(视图>显示网格)，对齐到网格(视图>对齐网格)

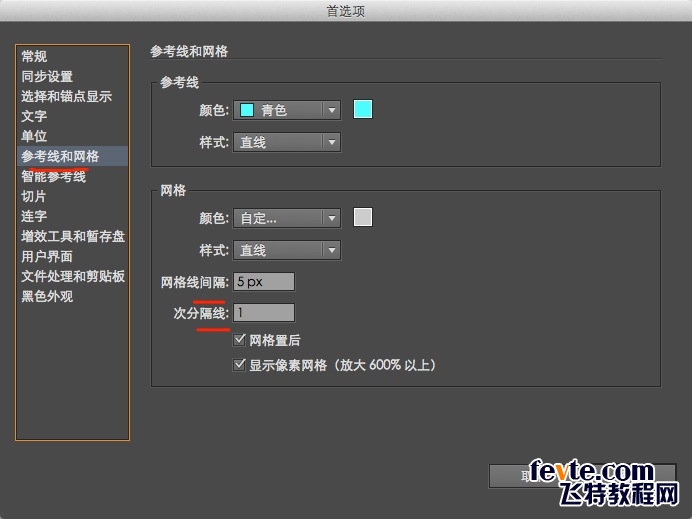

打开首选项>参考线和网格，网格间距线5px ，次分割线1。记下网格线的开启/关闭的快捷键，方便关闭网格线观察创作。

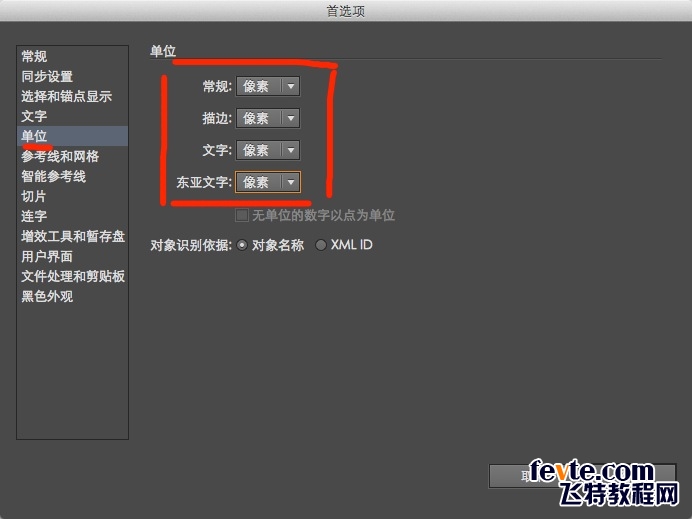

首选项>单位，全部设置为像素

打开信息面板(窗口>信息)，动态预览形状的尺寸和位置。

2.创建背景和主体形状

步骤1

选择矩形工具(M)，去除描边颜色，填充颜色设置R=40 G=35 B=45.

点击一下工作区，高宽均为610，然后点击OK

打开对齐面板(窗口>对齐)。水平并垂直居中对齐。

打开图层面板(窗口>图层)，双击形状图层，命名为"Background"图层

步骤2

矩形工具 (M)，

颜色设置为R=30 G=61 B=81,

创建475px宽高的正方形，

垂直水平居中对齐后，命名为"Main"图层

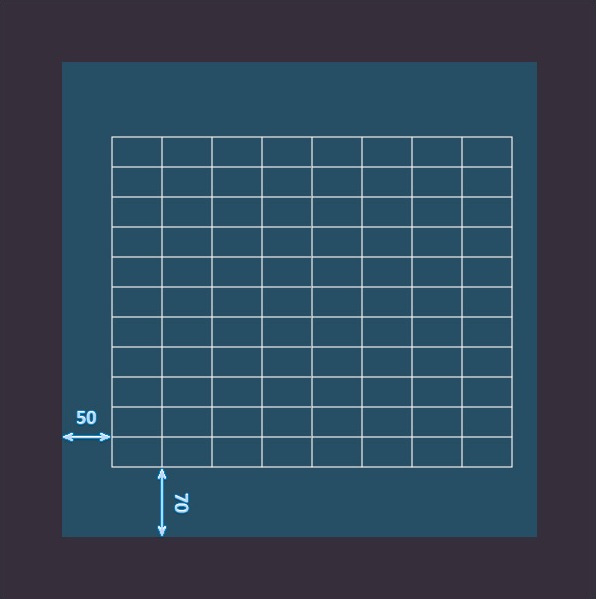

3. 创建虚线网格

步骤 1

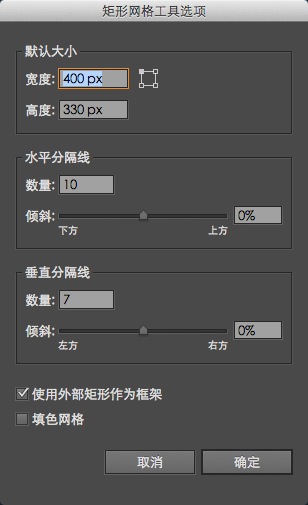

去除填充颜色，描边颜色设置为 (R=255 G=255 B=255).。选择矩形网格工具，打开矩形网格窗口，设置如下，然后点击确定。
