Illustrator制作扁平化风格的电视机(2)

文章来源于优设，感谢作者派派给我们带来经精彩的文章！

设计教程/矢量教程/Illustrator教程2020-03-18

步骤 3 ：绘制电视机 3.1 绘制地平线。新建图层命名：电视机。用直线段工具绘制地平线480px长的直线段，关掉填充，描边改为5pt，颜色#212358。( 注明，整个插画的描边都是这个颜色，这个大� � ) 按住shift画直线

步骤3：绘制电视机

3.1 绘制地平线。

新建图层命名：电视机。

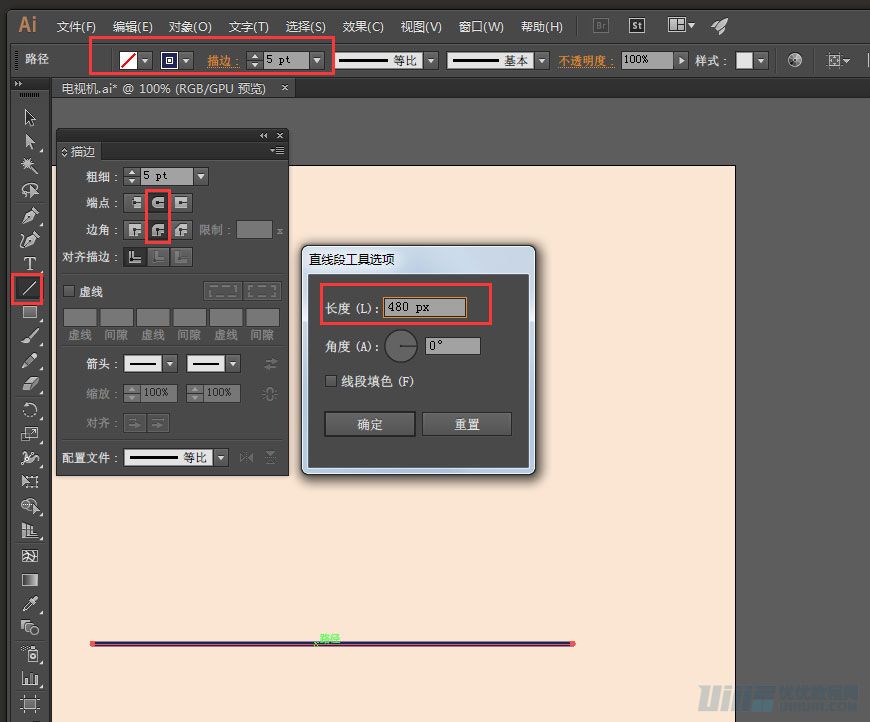

用直线段工具绘制地平线480px长的直线段，关掉填充，描边改为5pt，颜色#212358。(注明，整个插画的描边都是这个颜色，这个大小。)

按住shift画直线，画出的直线是水平状。

描边工具窗口中，端点选择第二个圆头端点，边角选择第二个圆角连接。

会使直线两端是圆形。

Illustrator制作扁平化风格的电视机

3.2绘制断点效果。

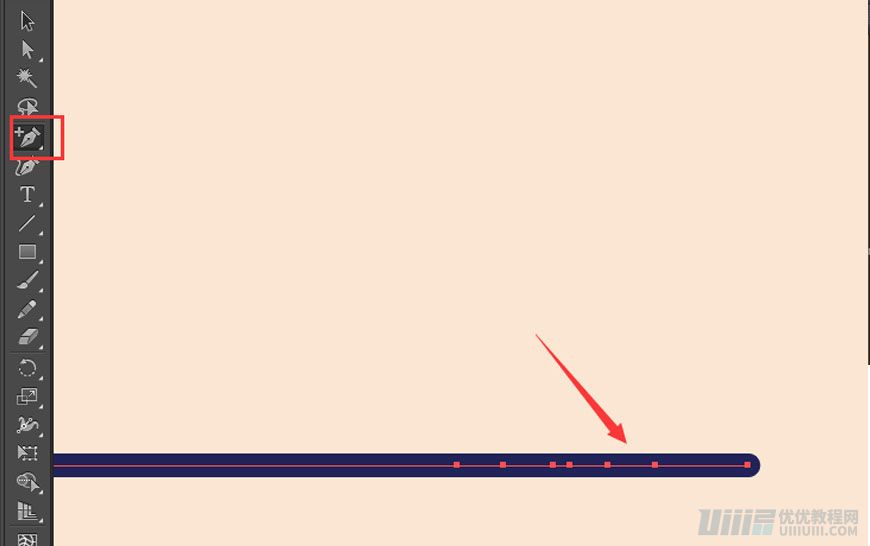

点击“添加锚点”工具，在直线上添加6个锚点。

Illustrator制作扁平化风格的电视机

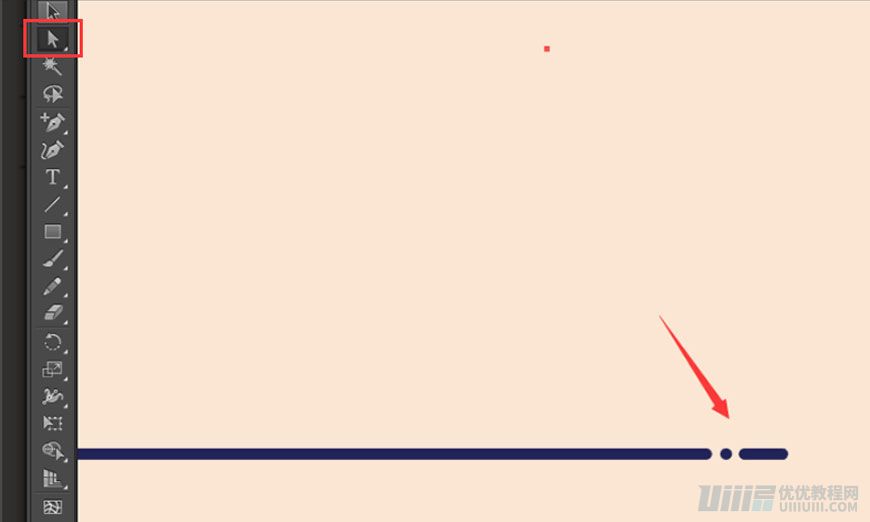

点击“直接选择”工具，删除第2和第5个锚点。

Illustrator制作扁平化风格的电视机

其余断点同理。

3.3建立电视机框架。

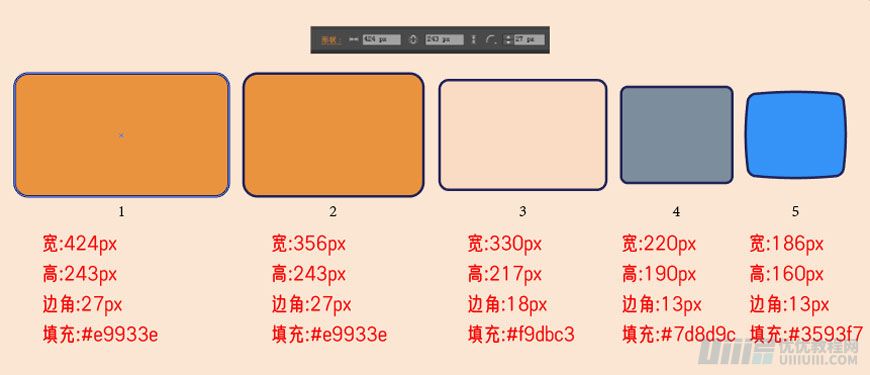

首先，建立五个图形如图所示。

(1)宽：424px 高：243px 填充：#e9933e 边角圆角半径：27px

(2)宽：356px 高：243px 填充：#e9933e 边角圆角半径：27px

(3)宽：330px 高：217px 填充：#f9dbc3 边角圆角半径：18px

(4)宽：220px 高：190px 填充：#7d8d9c 边角圆角半径：13px

(5)宽：186px 高：160px 填充：#3593f7 边角圆角半径：13px

Illustrator制作扁平化风格的电视机

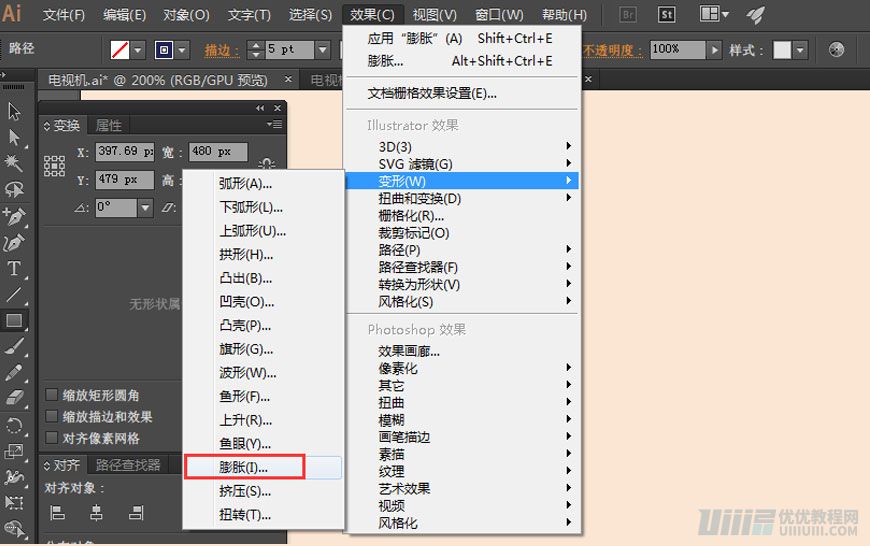

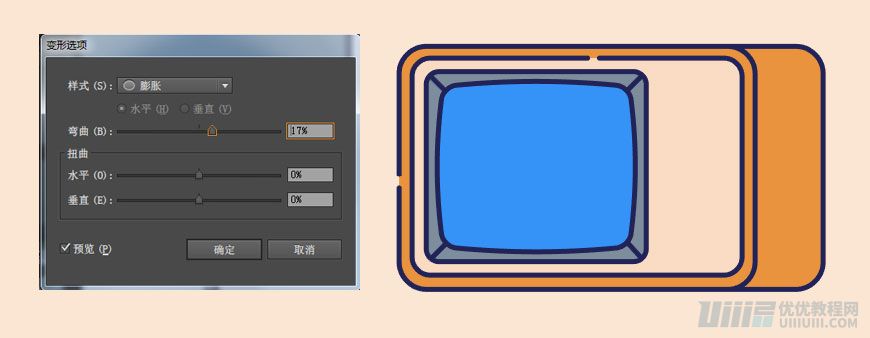

图形5的膨胀效果：“效果–变形–膨胀”，调出膨胀效果窗口，可设置弯曲数值17%即可。

然后将5个图形排列成如图所示并制作断点效果。

用直线工具连接最内部两个图形顶点处。如图所示。

Illustrator制作扁平化风格的电视机
