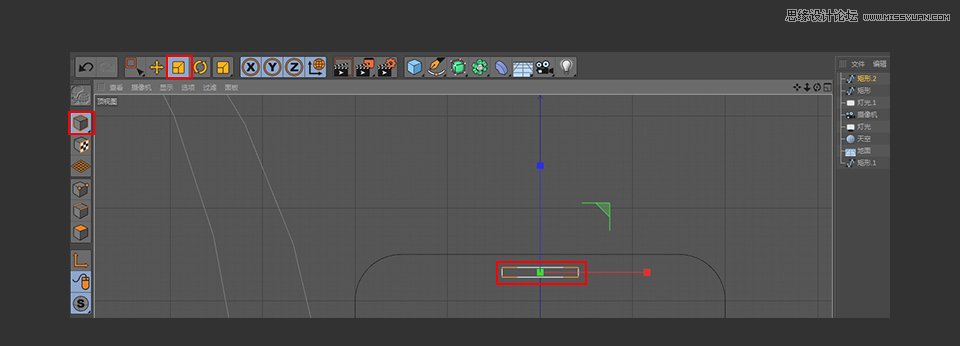

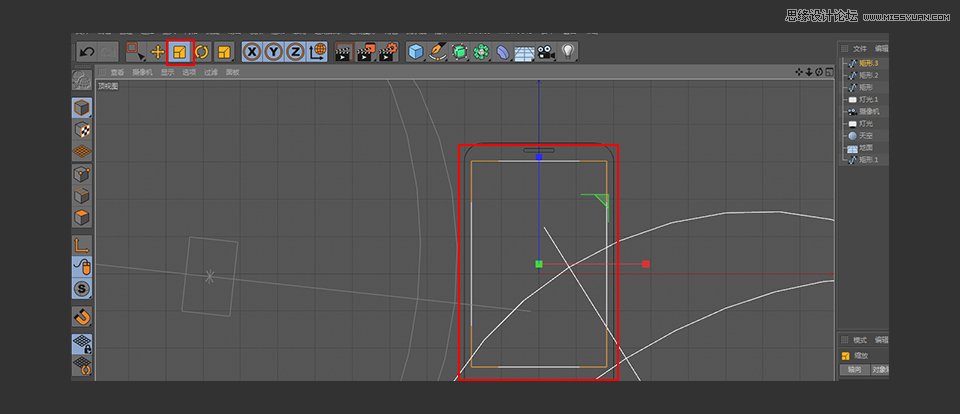

9. 对矩形框进行塌陷操作,并且使用缩放工具对矩形框作相应的调整(激活缩放工具后可在三个方向的控制轴上进行拖拽,从而改变矩形框的长宽)

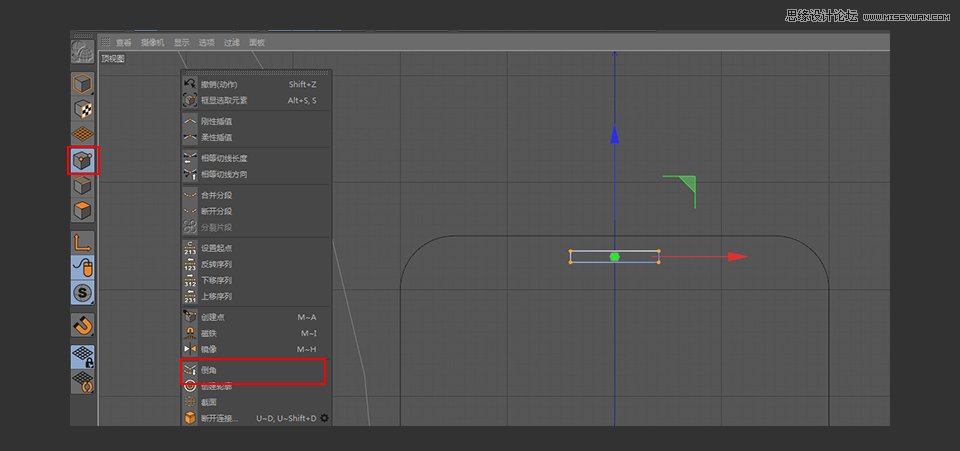

10. 到点模式中,选中所有的点,鼠标右键呼出菜单,选择倒角命令

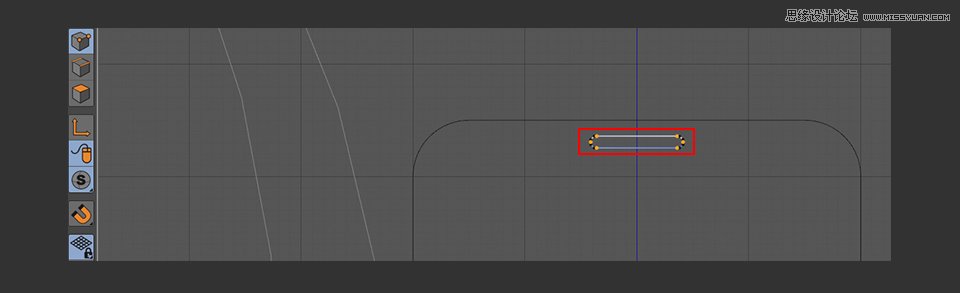

11. 倒角的效果如下图所示

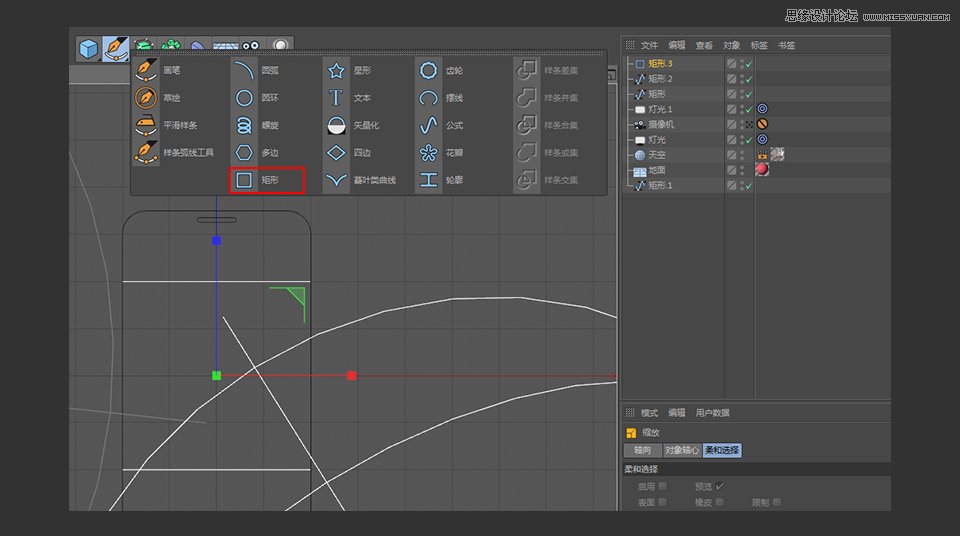

12. 新建一个矩形框,并对其进行塌陷
13. 使用缩放工具对矩形框的形态进行一定的调整,效果如下图所示

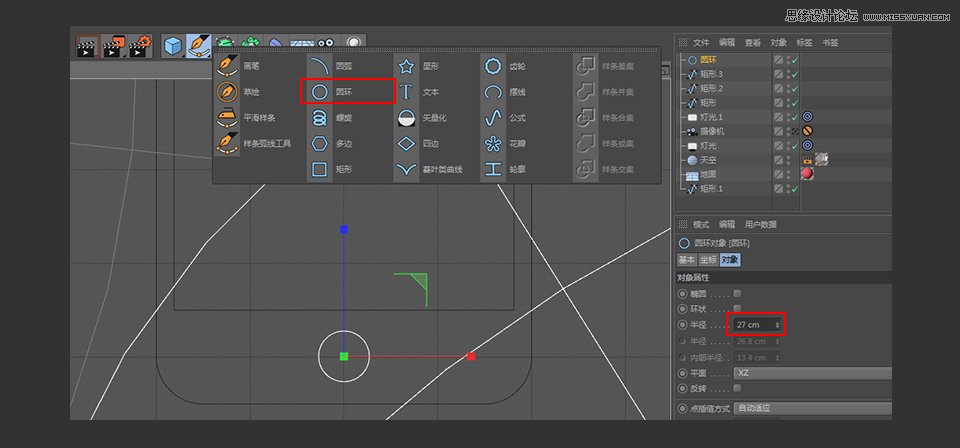

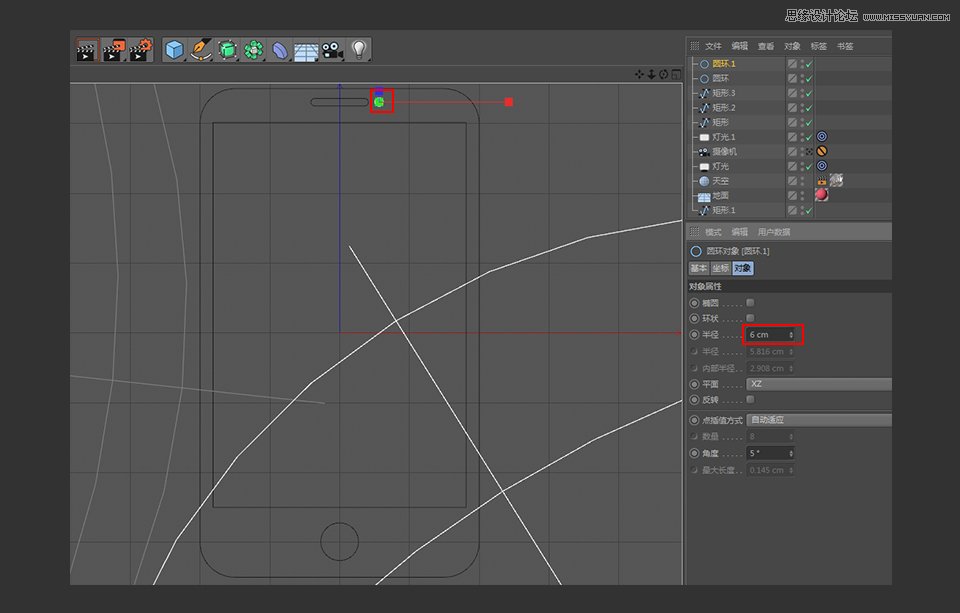

14. 新建一个圆环,圆环参数如下图所示
15. 使用移动复制,复制出一个圆环,通过缩放对圆环的大小进行适当的调整

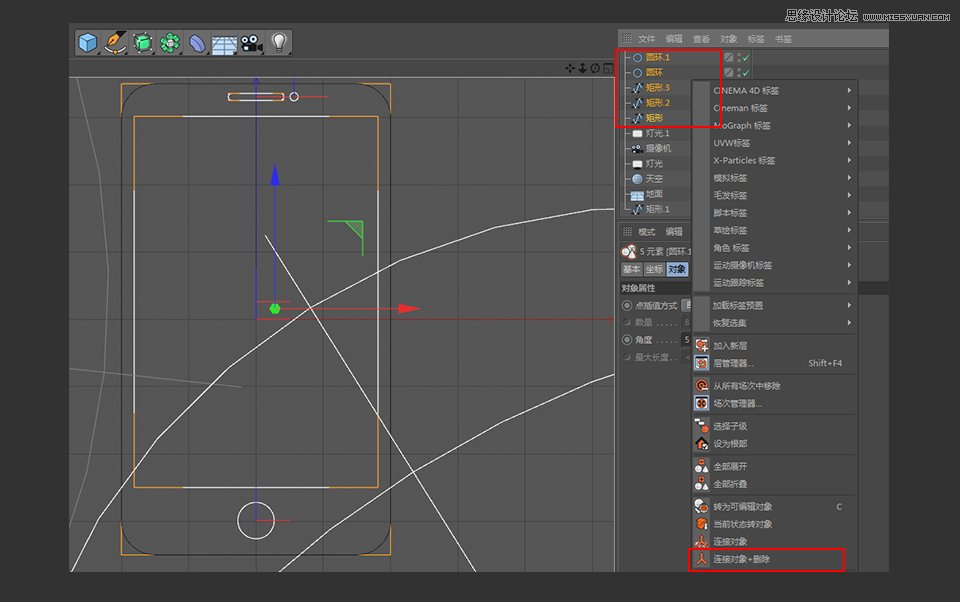

16. 多选选中刚刚新建出来的样条,鼠标右键呼出菜单,选择连接对象加删除

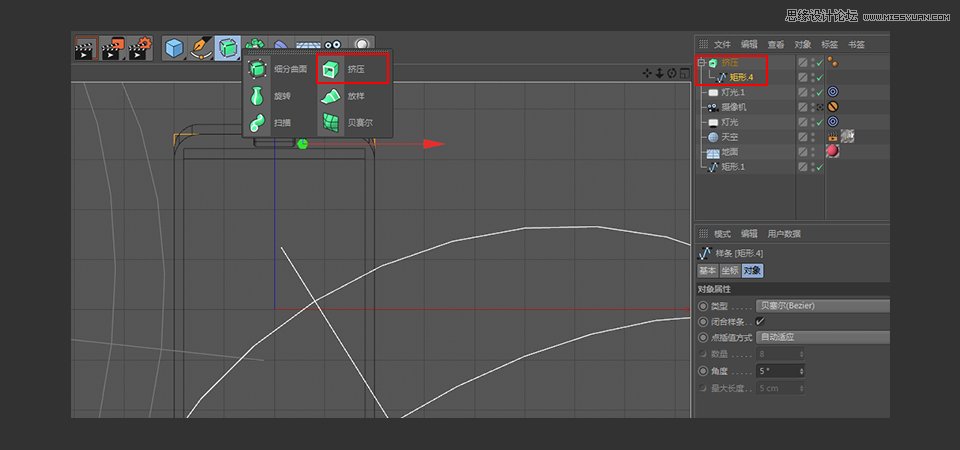

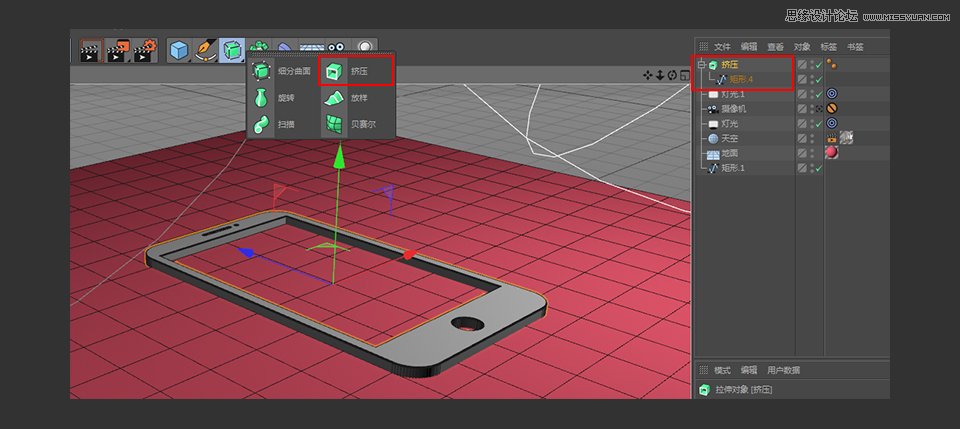

17. 新建一个挤压命令,并将得出的矩形框给到挤压当中

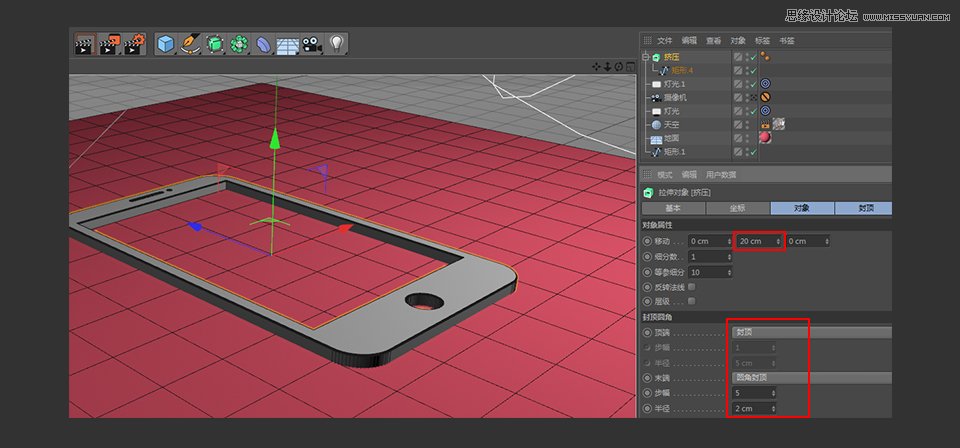

18. 挤压的具体参数如下图所示
19. 再次新建一个挤压命令
