Lightscape的图块应用技术

经常使用Lightscape进行室内表现的朋友们都应该清楚，LS的优势主要在于材质表现和全局光照的算法，它的建模能力几乎是没有的，而且模型和灯光的移动也比较麻烦，因为这不是Lightscape的强项。那么如果我们碰到以下的情况，你又是如何解决的呢?

问题：场景已经正确的从3dsmax中输出为Lightscape的准备文件Lp格式，并且场景中的主要材质和材质已经设置完毕。当正要进行光能传递求解的时候，突然发现场景中还需要增加一些几何模型和场景中没有的灯光类型，此时如何解决?

答：显然此时用Lightscape直接调入作为3d源文件的max格式是不可能的。返回3d中重新增加模型并补充灯光，然后再次输出Lightscape进行重复调节也几乎将工作量重新翻倍，不太现实，如果是大场景并且时间又紧的话就更是不可能了。

难道我们就此束手无策了吗?当然不会。如果你熟练掌握了本节中所说的图块技术，你可以很轻松的解决上述问题，下面就将图块的实际运用方法写出来，希望对大家有所帮助。

Lightscape的图块一般可以分为模型图块和光源图块两大类，模型图块主要解决调入网格模型的问题，当然光源图块就主要负责灯光类型的调入了。大家必须切记的是：图块的任何操作必须在Lp即准备文件模式下工作，一旦执行了初始化命令转化为Ls解决文件，就无法再用了，这一点务必请诸位小心。

下面我们以一个实例的方式来分别加以讲解。

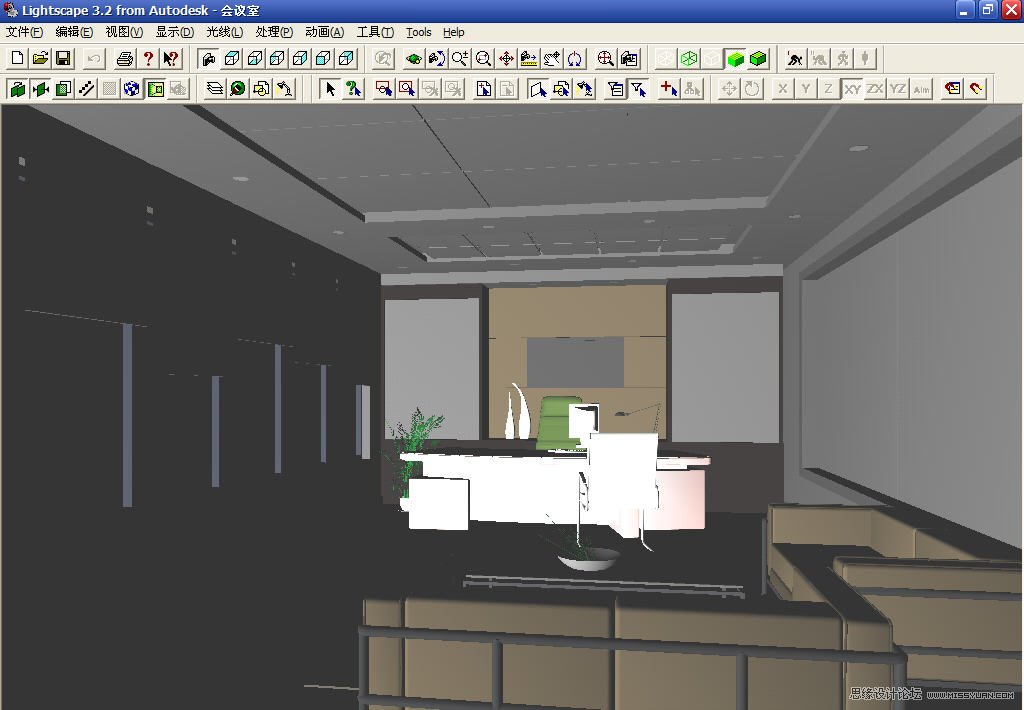

图20-1 准备文件场景

A. 模型图块的调入与变换

如图20-1所示，这是一个已经导入到Lightscape的会议室准备文件，下面我们准备在沙发模型上再放入几个靠枕，在茶几上放入一瓶红酒和几个酒杯模型，操作步骤如下：

(1)打开3dsmax软件，将你要导入到Lightscape中的几何模型准备好，最好将它们的名字命名规范，这样在Lightscape中寻找时也比较方便，准备好的3d场景如图20-2所示。

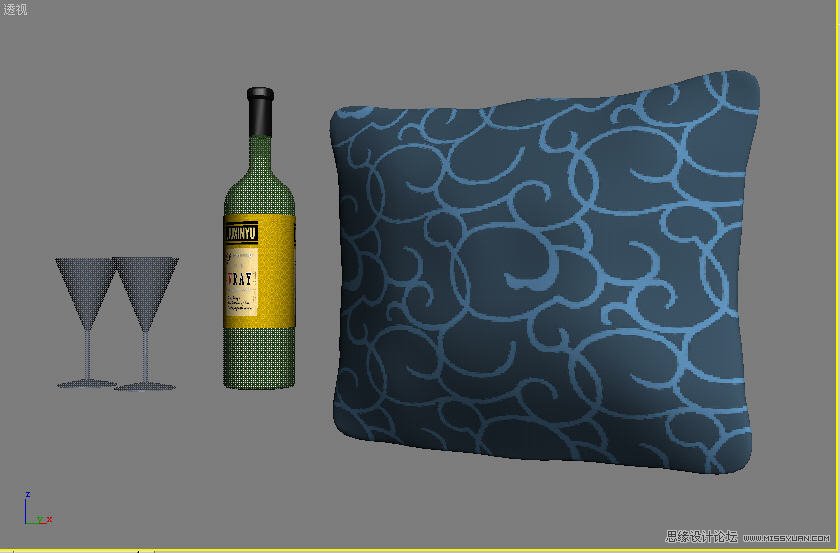

图20-2 准备导入模型

(2)执行文件\导出命令，在弹出的“选择要导出的文件”面板中一定要将“保存类型”设置为“Lightscape 块(*.BLK)”格式，并命名为模型图块。位置只要放在好找的地方就可以了，本例中我放在桌面上。接着直接在弹出的导出面板中单击“确定”按钮即可完成图块文件的导出。

(3)打开Lightscape中的图块面板，在任意的空白位置单击鼠标右键，选择“装入”命令，在打开面板中找到刚才输出的模型图块文件，此时会弹出一个“可用图块”的面板，如图20-3所示。

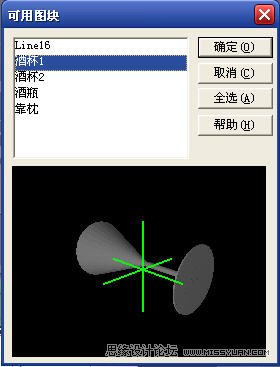

图20-3 图块文件内容

里面的图块都是我们需要的，因此选择“全选”，然后单击“确定”按钮即可。这时我们在3dsmax中准备的模型就已经进入到了场景的图块面板序列中。事先创建一个名为枕头的图层并将其置为当前层，这样你即将拖放的模型就会被自动加入该层中。接着在图块面板中找到其中的靠枕图块，按住鼠标左键不要松手直接将其拖放至场景中，此时靠枕模型已经顺利的导入到场景中，效果如图20-4所示。

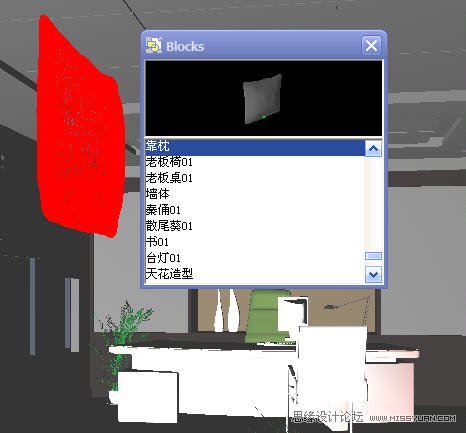

图20-4 图块拖入场景

(4)枕头作为一个独立的图块进入后，我们再利用变换工具栏上的移动，旋转，缩放等命令将其放置在沙发上合适的位置即可，这部分内容由读者自行完成。如果不太了解，请查阅一下变换面板中常用工具的用法。如果需要放入多个枕头，只需要反复执行拖入动作即可。当然如果有很熟悉的，也可以直接用“多复复制”命令来完成，这里我就不详解了。

最终我放了两个枕头，它们的最终位置效果如图20-5所示，为了便于观察，我换了一个观察角度。

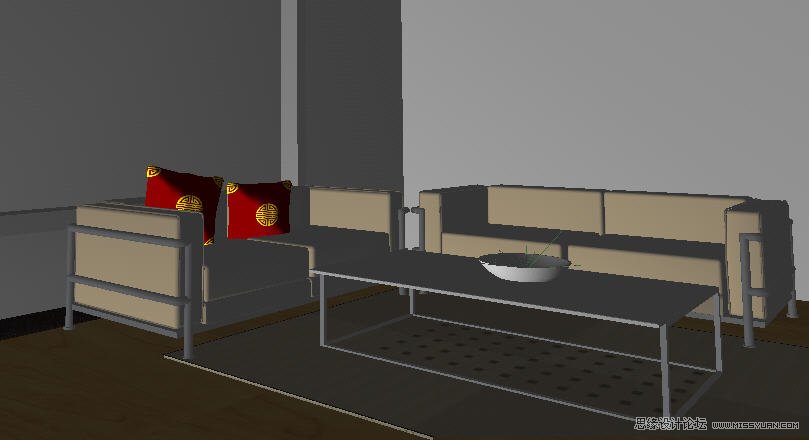

图20-5 放置完成

至于酒瓶和酒杯的操作，与枕头一样，我在这里就不赘述了，由读者自行完成。通过这样的方法，我们可以在准备阶段任意放入我们想要的3d模型，希望大家能够掌握。

B.灯光图块的调入与变换

假定我觉得当前场景的光照亮度略显不足，想从3dsmax中导出一个omni泛光灯进入场景作为补光，具体操作步骤如下：

(1)同样事先在3dsmax中准备若干个灯光基本模型，我在这里准备了一个Target spot(目标聚光灯)，一个Omni(泛光灯)和一个Target direct(目标平行光)，基本场景如图20-6所示。

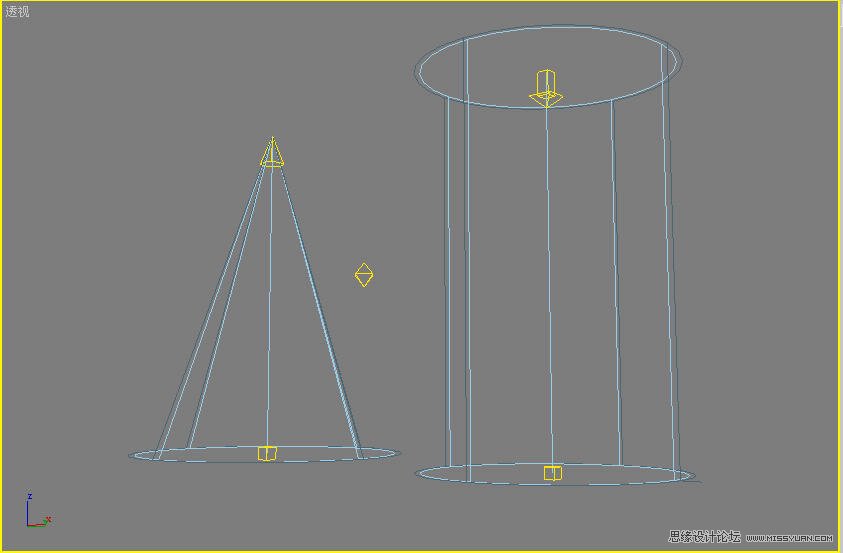

图20-6 灯光准备

(2)用与模型图块相同的方法将此三个灯光导出为灯光图块。但不同的是这次需要打开的不是图块面板，而是从光源面板中装入图块，装入后的效果如图20-7所示。

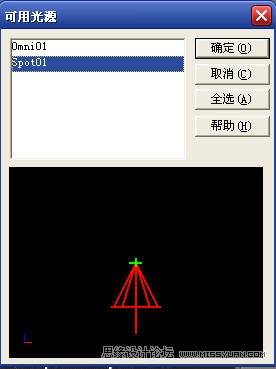

图20-7 可用图块范围

(3)从面板中我们注意到一个现象，虽然在3d中我们输出的灯光类型有三种，但是真正被Lightscape所接受的灯光类型只有两种，它们分别是Omni和Target spot。由于本例中我们只需要一个Omni作为补光照明，因此只须选择Omni01，再单击“确定”按钮即可将其引入到灯光面板序列中。

同样在灯光面板中找到Omni01，将其按住鼠标左键不松拖入场景中即可新建一个Omni类型的灯光，拖入效果如图20-8所示。

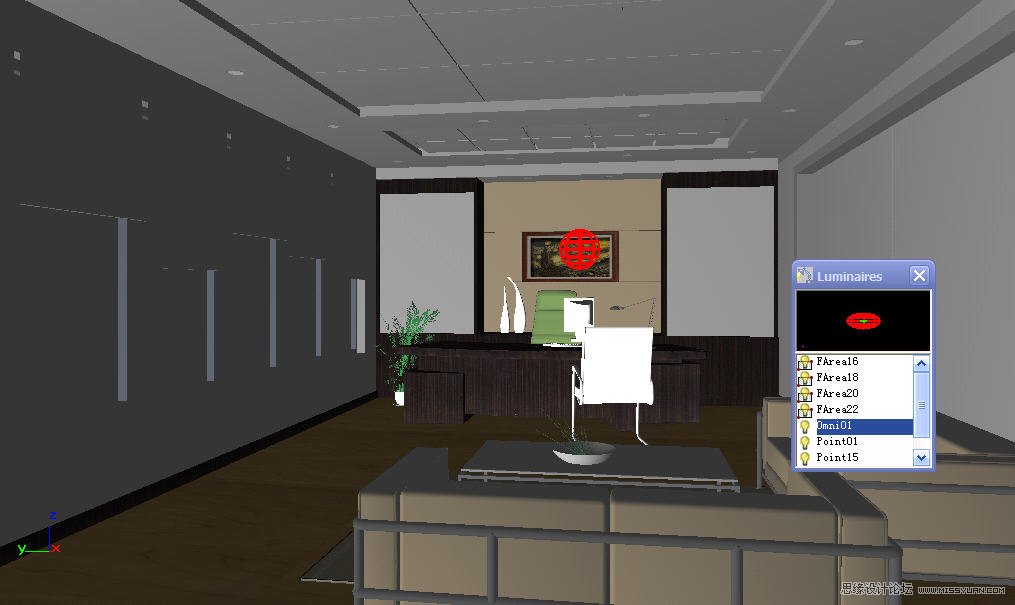

图20-8 拖入灯光入场景

到此，灯光模板的创建就已经完成了，至于灯光的具体参数由读者根据自己当时的场景来设定。好了，本节就写到这里吧，不知对你有没有帮助呢?我相信会有的。
