CorelDRAW中钢笔工具的用法

使用“钢笔”工具在绘制图形时，读者可像使用“贝塞尔”工具一样。此外在“钢笔”工具的属性栏中为用户提供了“预览模式”按钮和“自动添加/删除”按钮，通过单击的方法将两个按钮启用。在绘制曲线的同时，移动鼠标即可预览将要绘制曲线的效果;还可以在绘制曲线的同时，为其添加或删除节点。使读者在绘制曲线时更为灵活。下面将通过一组操作，从而使读者掌握该工具使用方法和操作技巧。

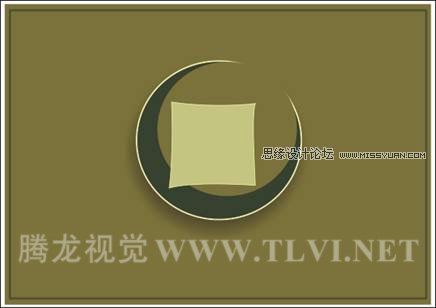

(1)运行CorelDRAW，执行“文件”→“打开”命令，打开本书附带光盘\Chapter-03\“装饰画背景.cdr”文件。如图3-46所示。

图3-46 打开光盘文件

(2)单击工具箱中“手绘”工具，在其展开的工具条中选择“钢笔”工具，接着在其属性栏中单击“预览模式”按钮将其启用。然后参照图3-47所示绘制花朵图形。

图3-47 绘制图形

提示：当鼠标变为一支钢笔和右下角有一个小圆圈形状时，单击即可闭合曲线;同时也可以单击属性栏中的“自动闭合曲线”按钮，同样可以将曲线闭合。

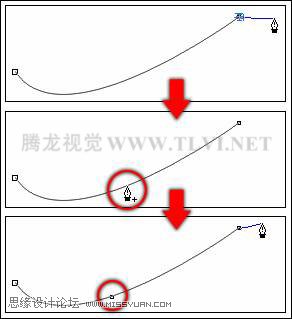

(3)在“钢笔”工具的属性栏中为读者提供了“预览模式”和“自动添加/删除”按钮，通过单击这两个按钮将其启用。在绘制曲线的同时使读者可预览将要生成曲线的路径，也可在绘制曲线的同时为曲线添加或删除节点。使读者可以更为灵活地对曲线进行绘制。如图3-48所示，展示了在绘制曲线的同时，为曲线添加节点。

图3-48 使用钢笔工具绘制曲线的同时为其添加节点

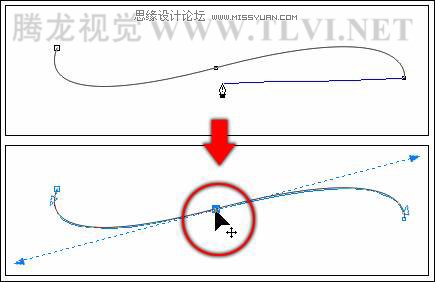

提示：在使用“钢笔”工具绘制曲线的同时，读者可按住键盘上的键不放，将当前工具切换到“形状”工具。使读者在绘制曲线的同时，即可对其曲线进行调整，释放键，可继续绘制曲线。如图3-49所示。按住键盘上的键不放，可使鼠标以每次15度的角度增量变化。

图3-49 使用钢笔工具绘制曲线的同时调整其节点

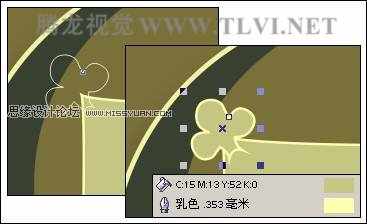

(5)接下来使用“形状”工具，对绘制花朵图形不满意的地方进行调整。然后设置其填充色和轮廓色，如图3-50所示。

图3-50 调整图形并填充

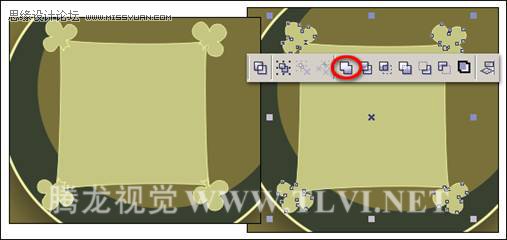

(5)使用“选择”工具，选择花朵图形并通过按下键盘上的键将其再制3个，分别将它们摆放到四边形四个角上，框选花朵图形和下面的四边形，如图3-51所示，单击属性栏中的“焊接”按钮，将其焊接为一个图形。

图3-51 焊接图形

(6)接下来参照图3-52所示，绘制出其他图形。读者也可以执行“文件”→“导入”命令，导入本书附带光盘\Chapter-03\“装饰图形2.cdr”文件，并将其放置到绘图页面中相应的位置。

图3-52 导入光盘文件

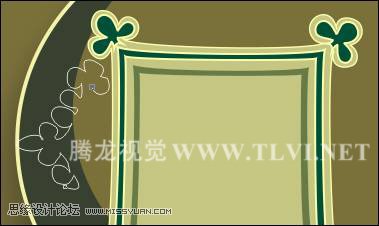

(7)参照以上的操作方法，使用工具箱中的“钢笔”工具，绘制如图3-53所示的花纹图形。

图3-53 绘制花纹图形

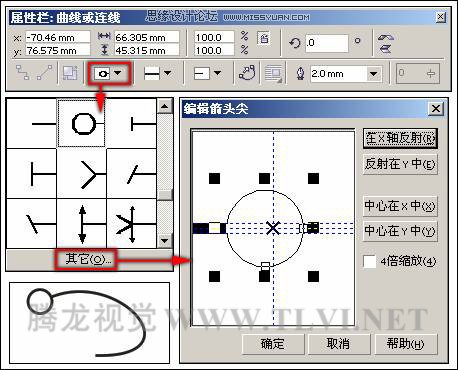

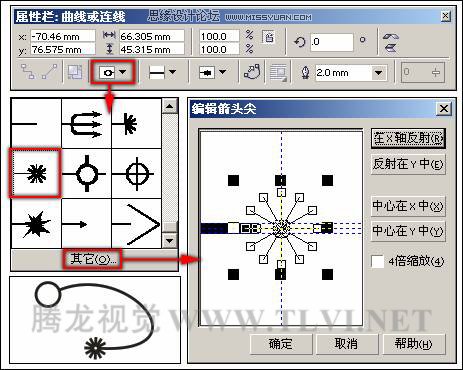

(8)在使用“钢笔”工具绘制曲线后，在其属性栏中还为读者提供了“起始箭头选择器”、“轮廓样式编辑器”和“终止箭头选择器”选项参数。读者可对曲线的起始点和终点设置箭头样式。也可以单击“起始箭头或终止箭头”下拉列表底部的“其它”按钮。打开“编辑箭头尖”对话框，从而对其箭头尖进行编辑调整。如图3-54、3-55所示。

图3-54 设置曲线的起始箭头

图3-55 设置曲线的终止箭头

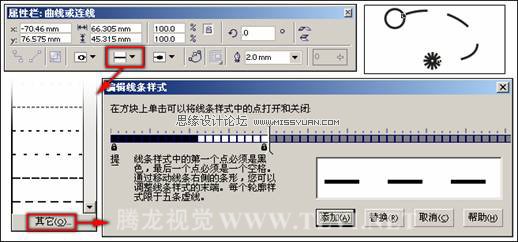

(9)此外单击“轮廓样式编辑器”下拉列表底部的“其它”按钮。可打开“编辑线条样式”对话框。读者可通过设置该对话框，对曲线应用用户自定义的轮廓样式。如图3-56所示。

图3-56 编辑线条样式

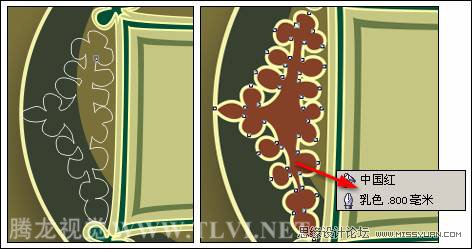

(10)绘制完毕之后，使用“形状”工具对不满意的地方进行调整。并为其填充颜色，如图3-57所示。

图3-57 调整花纹图形并填充

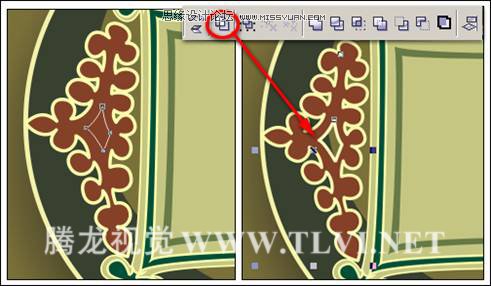

(11)使用“钢笔”工具，绘制如图3-58所示图形，然后将其与花纹图形同时选择，单击属性栏中的“结合”按钮，将花纹图形的中间部位镂空。

图3-58 修剪图形

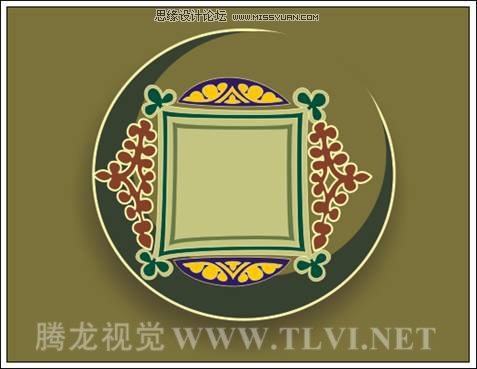

(12)接下来参照同样的操作方法绘制出其他花纹图形，如图3-59所示。

(13)读者也可以通过执行“文件”→“导入”命令，导入本书附带光盘\Chapter-03\“装饰图形3.cdr”文件。并将其放置到绘图页面中相应的位置。

图3-591 再制图形

(15)执行“文件”→“导入”命令，导入本书附带光盘\Chapter-03\“花纹及装饰图形.cdr”文件。接着按下键盘上键取消群组，然后调整图形位置及顺序。

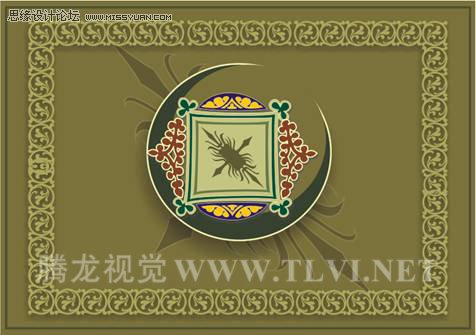

(16)至此完成该实例的制作，效果如图3-61所示。读者在制作过程中如遇到什么问题，可打开本书附带光盘\Chapter-03\“装饰画.cdr”文件进行查阅。

图3-61 制作完成效果
