使用CorelDRAW中的“交互式网格填充”工具填充对象

使用“交互式网格填充”工具可以创建出变化丰富的渐变填充效果。例如苹果、花瓣、树叶等图形，我们都可以通过使用该工具轻松实现。需注意的是网格填充只能应用于封闭对象或单条路径。接下来将通过实例的操作，从而使用读者掌握“交互式网格填充”工具的使用方法和操作技巧。

(1)启动CorelDRAW，新建一个工作文档，单击属性栏中的“横向”按钮，将页面横向摆放，其他参数保持默认设置。

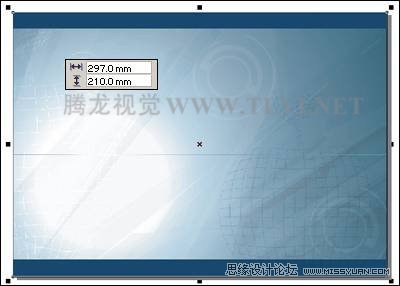

(2)执行“文件”→“导入”命令，导入本书附带光盘\Chapter-04\“背景2.jpg”文件，然后调整图片的大小和位置，使其与页面对齐，如图4-110所示。

图4-110 导入素材图片

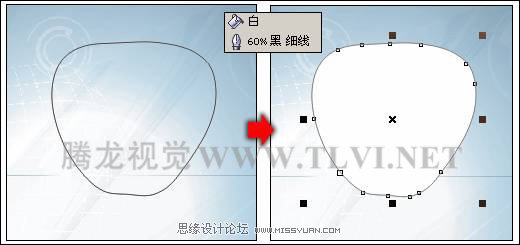

(3)选择工具箱中的“贝塞尔”工具，在页面中绘制出苹果图形的轮廓路径，然后将其填充色设置为白色，轮廓色设置为60%黑色，如图4-111所示。

(4)读者也可以通过执行“文件”→“导入”命令，导入本书附带光盘\Chapter-04\“苹果外形轮廓.cdr”文件。并将其放置到绘图页面中相应的位置。

图4-111 绘制苹果轮廓图形

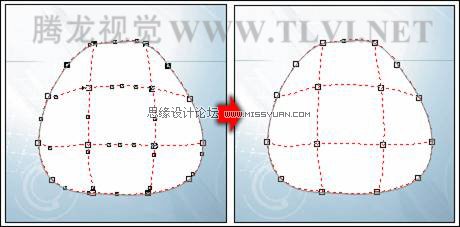

(5)确定苹果轮廓图形的选择状态，然后选择工具箱中的“交互式网格填充”工具，这时苹果图形上将出现带有节点的网格线，选择多余的节点，按下键将其删除，从而使网格更加平滑且更利于之后的编辑操作，如图4-112所示。

提示：将鼠标指针放置在网格线上会变成“形状”工具图标，读者可以像编辑普通曲线那样对网格线进行编辑。合理地控制节点数量不仅可以达到理想的画面效果，还可以避免在对其调整时由于网格及节点数量过多带来的诸多不便。

图4-112 删除多余节点

技巧：在使用“交互式网格填充”工具选择对象之前，读者可在其属性栏中，设置其“网格大小”参数，然后再选择需要应用网格填充的对象。这样添加网格对象上的节点将会最少。更有利于编辑操作。如图4-113所示。展示了设置网格大小后再选择对象的效果。图4-114所示，展示了选择对象后再设置网格大小的效果。

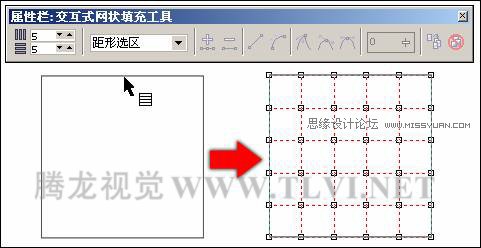

图4-113 展示了设置网格大小后再选择对象的效果

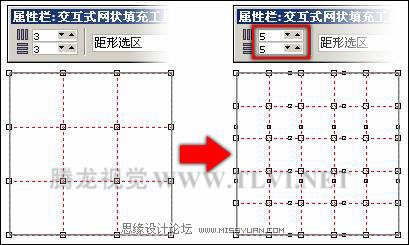

图4-114 展示了选择对象后再设置网格大小的效果

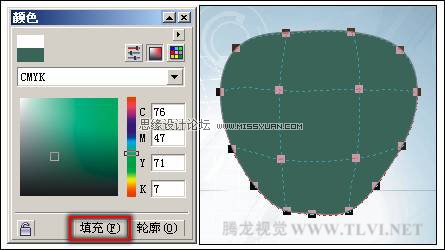

(6)执行“窗口”→“泊坞窗”→“颜色”命令，打开“颜色”泊坞窗。使用“交互式网格填充”工具，将网格上的所有节点框选，在“颜色”泊坞窗中设置一种颜色，然后单击“填充”按钮，对网格进行填充，如图4-115所示。

图4-115 为整个网格填充颜色

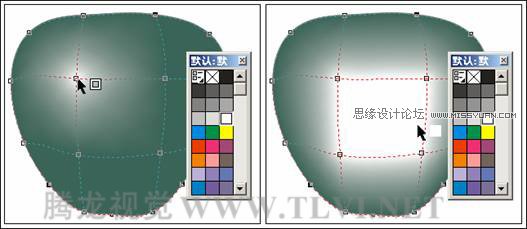

(7)接下来参照图4-116所示选中网格线上的一个节点，然后在窗口右侧的调色板中的“白”色块上单击，为选中的节点填充白色，制作出图形的高光。

图4-116 为节点填充白色

技巧：在对网格填充对象填充颜色时，读者可根据以下三种常用的方法，对其节点或网格填充颜色。达到事半功倍的效果。

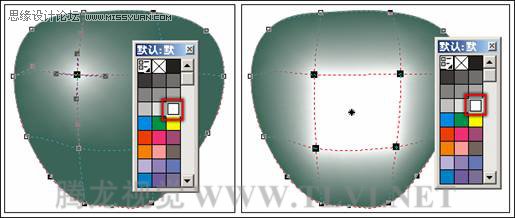

方法一：选择网格填充对象上的节点或网格，然后在屏幕右侧的调色板中单击色块。从而对其节点或网格填充颜色。如图4-117所示。

图4-117 单击调色板中的颜色为节点或网格填充颜色

方法二：保持网格填充对象的选择状态。使用“交互式网格填充”工具，在屏幕右侧的调色板中单击并拖动色块到节点或网格上，然后释放鼠标，从而快速为网格填充对象上的节点或网格填充颜色。如图4-118所示。

图4-118 拖动调色板中的色块为节点或网格填充颜色

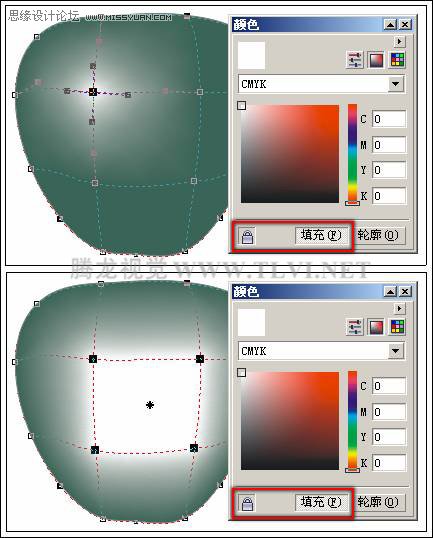

方法三：选择网格填充对象上的节点或网格，在颜色泊坞窗内设置颜色并单击“填充”按钮，从而为网格填充对象上的节点或网格填充颜色。读者在使用该方法填充颜色时，可以在其泊坞窗内单击“锁定”按钮，将“填充”锁定。这样在调整颜色的同时，网格填充对象上节点或网格的填充色也随之变化。如图4-119所示。

图4-119 设置“颜色”泊坞窗为节点或网格填充颜色

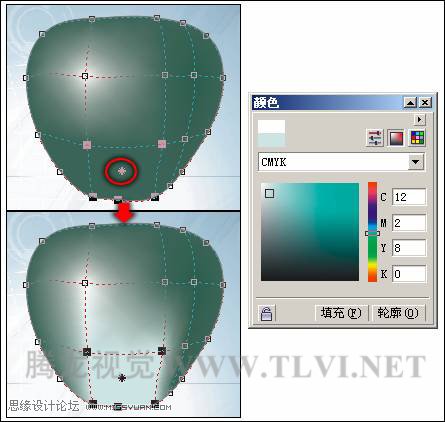

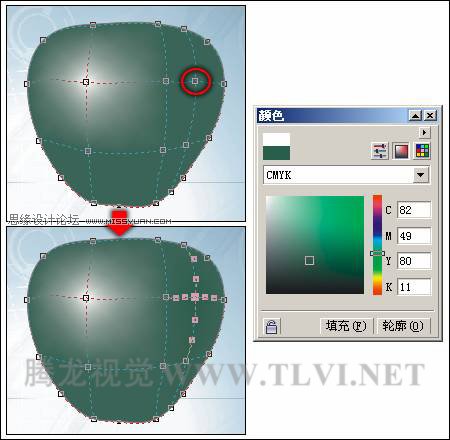

(8)使用“交互式网格填充”工具，在网格横向虚线的相应位置双击，可添加一排纵向节点，然后参照前面为节点或网格填充颜色的方法，对所选节点进行颜色填充，效果如图4-120所示。

提示：在对网格填充对象添加节点后，由于受周围节点的影响会产生多余的节点，读者可将其选中并删除。

图4-120 添加节点并填充颜色

(9)接下来再使用“交互式网格填充”工具，在其中一个网格上单击，将其选中，然后再参照图4-121所示对网格进行填充。

图4-121 对单个网格进行填充

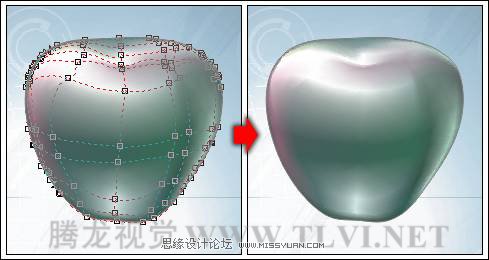

(10)参照前面添加节点，并分别对节点或网格填充颜色的方法，在苹果图形上依次添加节点，并对节点进行编辑，然后再填充颜色，制作出如图4-122所示的金属立体苹果图形。

(11)读者也可以通过执行“文件”→“导入”命令，导入本书附带光盘\Chapter-04\“金属苹果图形.cdr”文件。并将其放置到绘图页面中相应的位置。

技巧：在对对象添加网格填充时，应尽量符合其形体的转折，这样编辑出的网格填充对象，才会更具立体效果。在对网格填充对象完成编辑后，读者可以在其属性栏中，设置“网格大小”参数添加网格的数量，从而使网格上的颜色过渡更为光滑、细滑。

图4-122 制作金属苹果效果

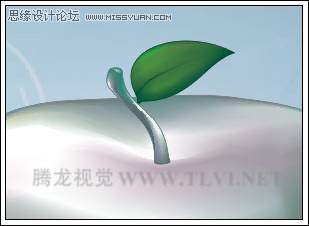

(12)参照使用“交互式网格填充”工具，制作金属苹果图形的方法，再制作出苹果上方的苹果茎图形和叶子图形，如图4-123所示。

(13)读者也可以通过执行“文件”→“导入”命令，导入本书附带光盘\Chapter-04\“苹果茎和叶子图形.cdr”文件。并将其放置到绘图页面中相应的位置。

图4-123 导入光盘文件

(14)接着再次执行“文件”→“导入”命令，导入本书附带光盘\Chapter-04\“高光及阴影图形.cdr”文件。接着按下键盘上的键，取消图形群组，然后将其放置到绘图页面中相应的位置并调整图形顺序。效果如图4-124所示。

图4-124 导入光盘文件

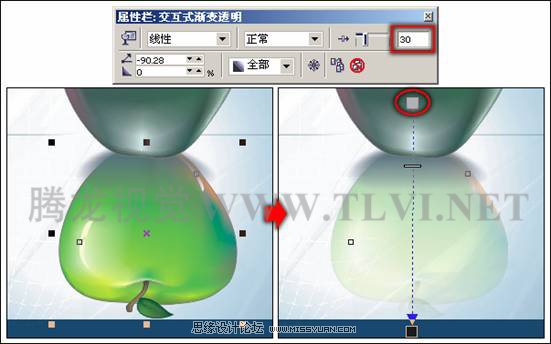

(15)参照前面制作金属苹果的方法，在页面中制作出金属苹果的倒影图形。在这里读者也可以将本书附带光盘\Chapter-04\“苹果图形.cdr”文件导入。并调整图形的位置、方向和顺序。然后使用“交互式透明”工具，为其添加透明效果。如图4-125所示。

图4-125 制作苹果倒影图形

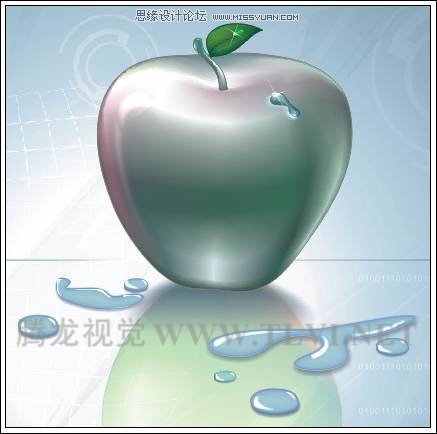

(16)接下来为画面添加装饰图形。读者可以通过执行“文件”→“导入”命令，导入本书附带光盘\Chapter-04\“水珠装饰图形.cdr”文件。接着按下键盘上的键，取消图形群组并将其放置到绘图页面中相应的位置。如图4-126所示。

图4-126 导入水珠装饰图形

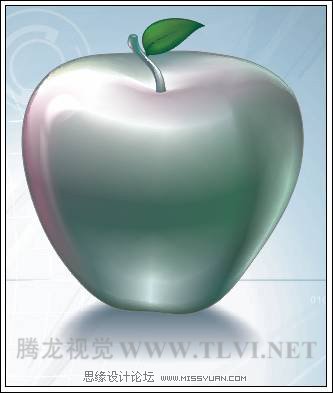

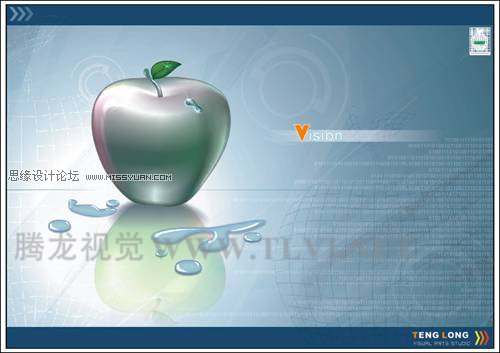

(17)最后在页面中添加相关的文字信息和装饰图形，完成实例的制作，如图4-127所示。如果读者在制作过程中遇到什么问题，可打开本书附带光盘\Chapter-04\“金属苹果.cdr”文件进行查看。

图4-127 完成效果
