使用Illustrator绘制透视图教程

在这篇教程中，我会教你如何使用Illustrator绘制透视图，我会教你绘制透视图的绝佳的方法。我们会先说一些透视图的理论知识，然后再来说说单点透视图，2点透视图，3点透视图的实例。

绘制透视图主要有2个方法。一种是使用消失点(灭点)和视平线构建对象的不需要测量的绘图方法，另一种是比较精确的数学运算方法。选择最佳的绘图方法——无需测量的方法，这是本文的重点。

这个方法的主要特点是它有很强的灵活性。你可以使用它快速地绘制一个作品，或者你可以使用它绘制线稿。不过你要记住，如果你的成品图需要非常精确的测量的话，那么这个方法就不是最佳的选择。比如：绘制工程图纸或者蓝图。

本教程，我不会去讨论那些精确的、使用数学运算的方法，所有的这些方法中，重点都是集中于视平线的法则。好了，让我们使用Illustrator来深入了解使用无需测量的方法吧。

建立视平线

绘制一个透视图是很简单的。

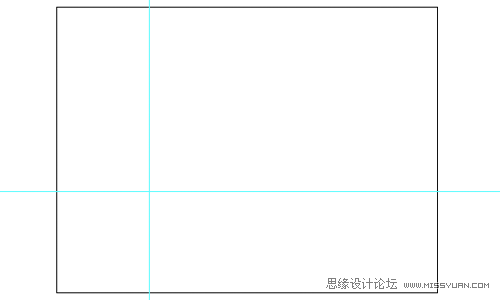

1、从标尺的顶部往下拖拽出一根标尺线，把它做为视平线。如果你没有显示标尺的话，可以使用Ctrl+R或者执行“视图”菜单>显示标尺。然后从标尺的左边拖拽出标尺线，以标记灭点。

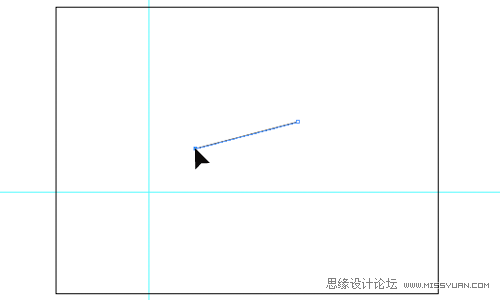

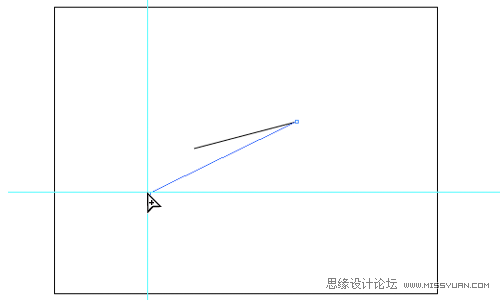

2、在画板的任一位置绘制2锚点的线条(直线)，然后，使用白箭头(直接选择工具)，选中直线的一个控制点(锚点)，把它拖拉到水平和垂直标尺线的交叉点。当你点到交叉点的时候，箭头标识将会发生改变。现在你就有了灭线了。

3、现在使用同样的方法，绘制其它的灭线(VP)。完成后，取名为“视平线”，并且创建一个新的图层。

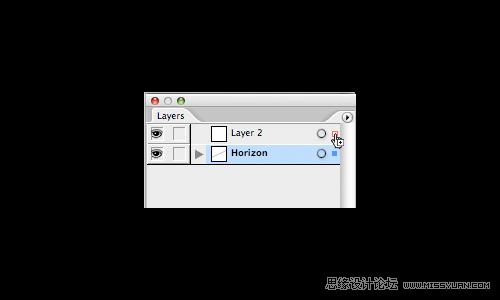

选择“视平线”图层上的所有线条，然后在该图层上点击彩色的框框，并且把它拖拽到新的图层上。但在你执行之前，按住Alt键。这将把所选项目复制拖拽到新的图层上，并且在同一位置上(和原图层的位置相同)。锁定“视平线”图层，然后继续绘制。

绘制单点透视图

1、绘制视平线，并且在这根线条上选择一个点，把它做为中心的焦点，这将做为你的灭点。

2、这一步，你先要确定你的对象出现在画面的哪一个位置。如果你把对象放在视平线的上面，那么你就是仰望它的;如果是在视平线的下面，那么你就是俯瞰它的。继续绘制，放置你的对象。

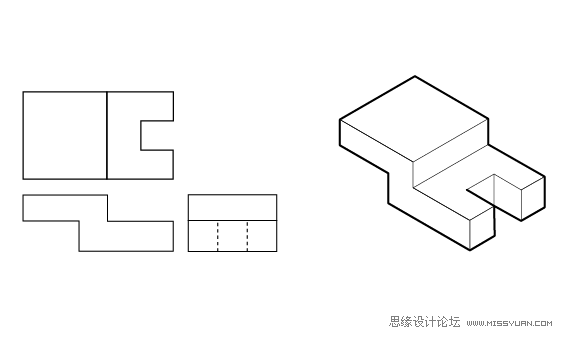

下图是我要绘制的对象。左边的3个图是对象的基本图形，它们分别表示对象的顶部、侧面和前面的视图。右图是对象的等角视图。这只是一个参考。

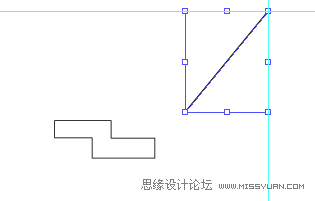

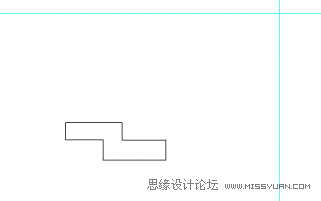

3、在你决定的位置上，绘制对象的前视图。前视图没有灭点，垂直是垂直，水平是水平。

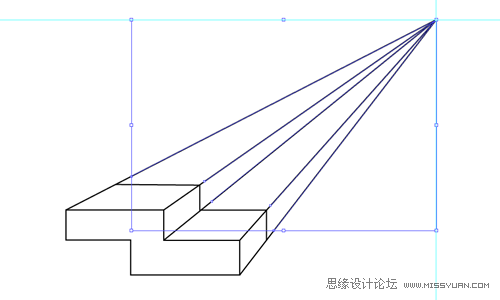

4、把前视图的一些控制点(锚点)和灭点相连。我发现了控制点和灭点相连的最佳方法就是，固定一个锚点，然后复制直线。这么做呢，你直线上有一个锚点是在灭点上的。

使用直接选择工具，选中锚点(不在灭点上的锚点)，然后移到对象控制点(锚点)的附近。这时，在你释放鼠标前，按住Alt键，复制直线。

这里有一个小问题，因为如果你一开始就按住Alt键在锚点上点击的话，你将会移动整条直线。只有在你开始移动锚点时，再按住Alt键才能正常操作。在你制作出副本后，使用直接选择工具使灭线上的锚点和对象上的控制点(锚点)对齐。

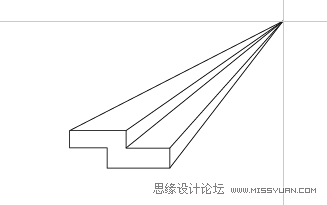

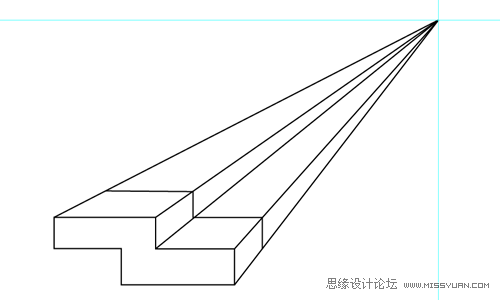

5、继续绘制对象的深度。这一步可能需要点技巧。按照透视图的映射原理，所有灭线消失于灭点之后，它们之间的距离是越来越窄的(图示)。你的灭点离的越近，灭线之间的距离就越窄。最好的方法就是一开始就计算好比例。

观察你所绘制的线条之间的关系，还有在你绘制的时候，观察每一条边的长度。这除了使用智能的方法之外，还有主要就是用肉眼观察。

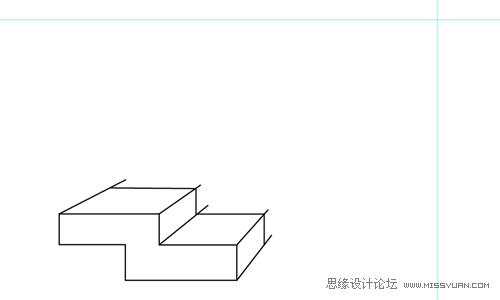

6、去除不需要的线条。我使用剪刀工具，剪切灭线。我删除了1条或者2条的长线条，因为如果之后你还需要建立的话，快速复制也是很容易的。使用白箭头，当箭头标记为白色的时候，对齐锚点。

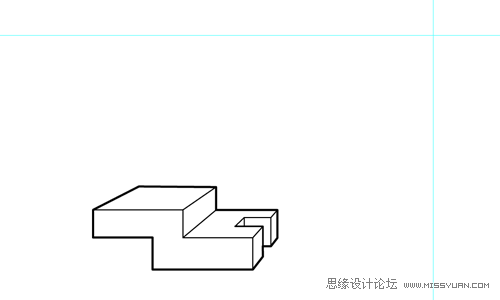

7、快速清理连接的点。使用直接选择工具选中2个锚点，然后按Ctrl+J(对象菜单>路径>连接)。如果弹出对话框的话，那么1个锚点正好是落在另一个锚点的上面，你可以创建出单个锚点。如果执行连接命令，而没有弹出对话框的话，那么这2个锚点之间就是离开了一定的距离，你也可以执行该命令，下面是使用单点透视绘制对象的结果。

绘制2点透视图

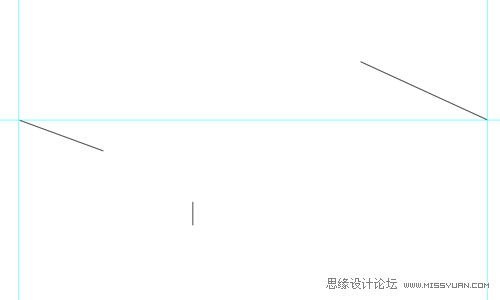

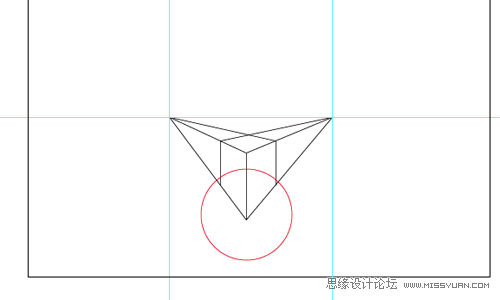

1、画一条视平线，然后在这条线上选择2个点做为灭点。灭点所在的位置将会影响你的绘图结果，如果2个灭点之间的距离离的很近的话，那么图像将会严重扭曲。

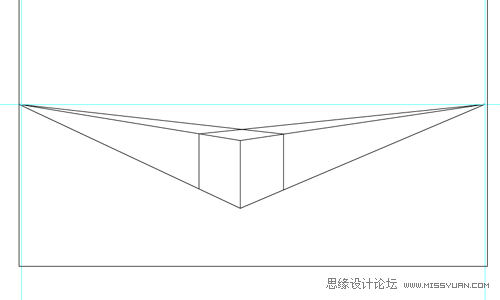

2、如果2个灭点离开对象的距离相等，那么你将会得到一个感觉平平，没有起伏变化，没有张力的图形。

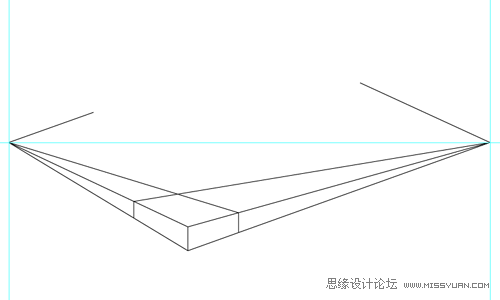

3、如果你想要得到一个具有张力的视图，那么2个灭点到对象的距离就不能相同。一个灭点离对象近些，另一个则应该远一些。这么做是很重要的，其次才是灭点。

4、当你确定了灭点后，开始绘制形状前面的边，高度可以随意，但要计算好比例关系，以绘制形状余下的部分。

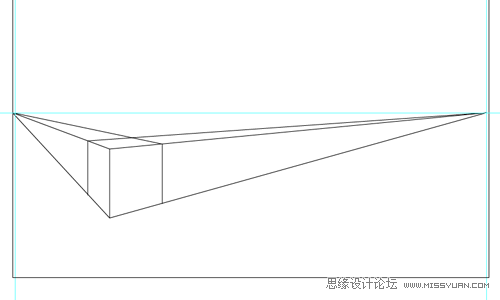

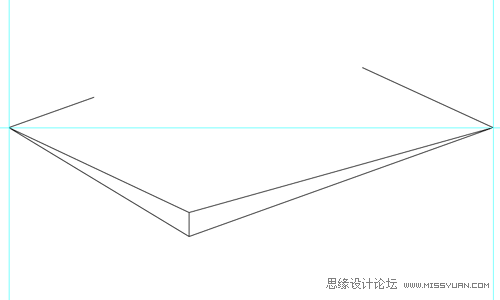

5、绘制左边的灭点(LVP)到第一条线(形状前面的边)顶部锚点和底部锚点的灭线，绘制右边的灭点(RVP)到第一条线(形状前面的边)顶部锚点和底部锚点的灭线。

6、绘制第1个大的形状。
