CorelDRAW解析贝塞尔工具使用技巧(3)

■ 尖突节点转对称节点

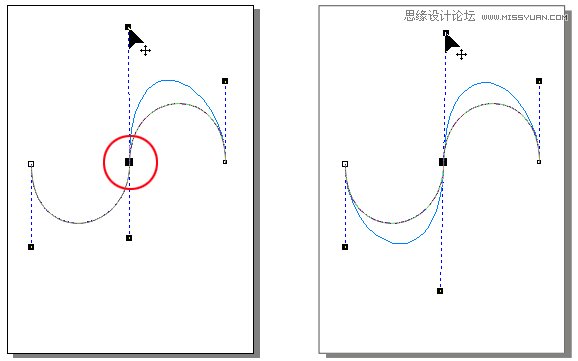

尖突节点转对称节点操作方法与上述方法相同，只是选取尖突节点后，用“形状工具(快捷键：F10)” 点按属性栏中的“生成对称节点”按钮 ，尖突节点即被转换成对称节点，如图18。

图18

■ 闭合曲线

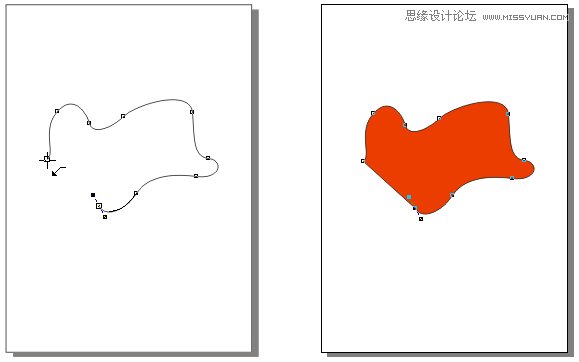

使用“贝塞尔工具”绘制曲线时，如果终止点没有与起始点重合，就不会形成封闭的路径，在默认的状态下就也无 法对该对象进行色彩填充。当要闭合一个曲线对象时，可以将鼠标移向起始点，此时鼠标会变成 形符号，表示可以进行曲线闭合，或点按属性工具栏中的“自动闭合曲线”按钮 ，使曲线成为一个封闭的路径对象，以便进行色彩填充，如图19。

图19

■ 选取节点

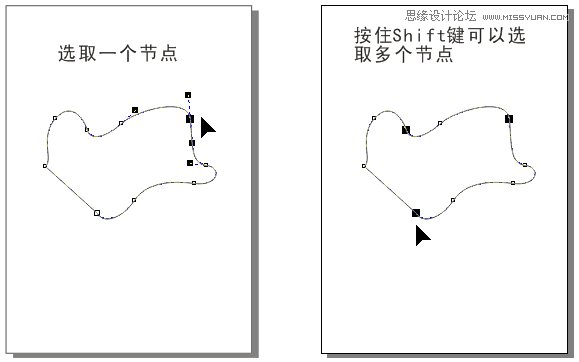

曲线线段与曲线线段之间的节点，都可以当作对象一样被选取。选择节点时，用“形状工具(快捷键：F10)” 在要选取的节点上单击即可选取该节点;被选取的节点会以小黑块的显示以区别其他节点。如果要选取多个节点，可以按住Shift键再逐次地用“形状工具(快 捷键：F10)” 单击要选取的节点，如图20。

图20

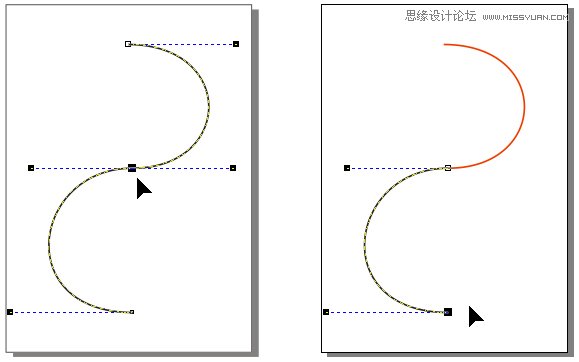

■ 断开节点

直线线段、曲线、闭合的曲线路径，都可以使其断开。当要对某一个线段进行断开时，可以使用“形状工具(快捷 键：F10)”在要断开的节点上单击以选择该节点，然后单击属性工具栏上的“分割曲线”按钮 ，该线段即被分割，如图21(右边为分割后再拆分，成为两个对象)。

图21

分割后的对象，如果是线段，就会被分割成两个呈组合状态的对象，按下“排列”菜单中的“拆分 曲线(快捷键：Ctrl + K)”命令，两个对象就会被分离出来。

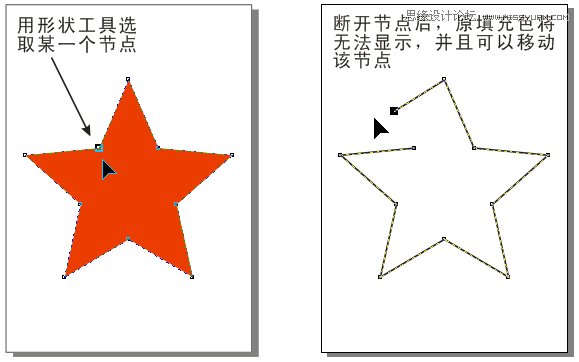

如果将封闭的曲线路径对象中的某个节点断开，该对象即被改变成未闭合的对象，将无法填充颜色，并且已填充的颜色也会无法显示，如图22。

图22

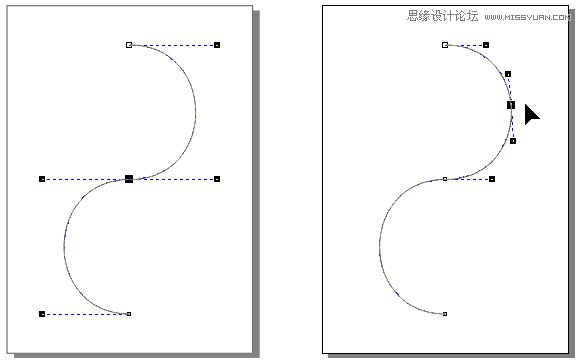

■ 添加、删除节点

利用“形状工具(快捷键：F10)”可以方便地在线段或曲线上添加任意的 节点：用“形状工具(快捷键：F10)”在线段或曲线上要添加节点的地方单击，然后点按属性工具栏上的“添加节点”按钮 ，或用“形状工具”在要添加节点的地方双击，即添加一个新节点。新添加的节点都为尖突节点，如图23。

图23

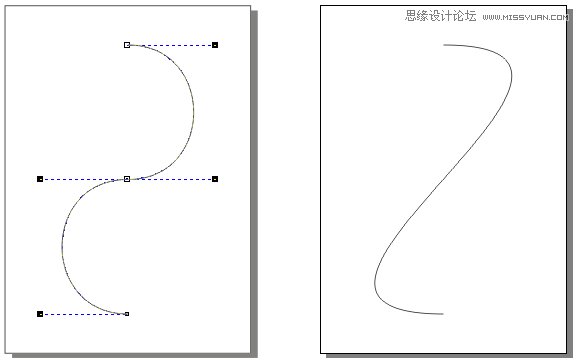

如果要删除线段或曲线上的某个节点，可以先用“形状工具(快捷键：F10)”选取该节点，然后点按属性工具栏中的“删除节点”按钮 ，或按下键盘上的“Delete”键，或用“形状工具”双击要删除的节点，即可以将节点删除。删除节点后，CorelDRAW会对对象进行一些智能化平滑 处理，如图24。

图24

■ 延长闭合曲线

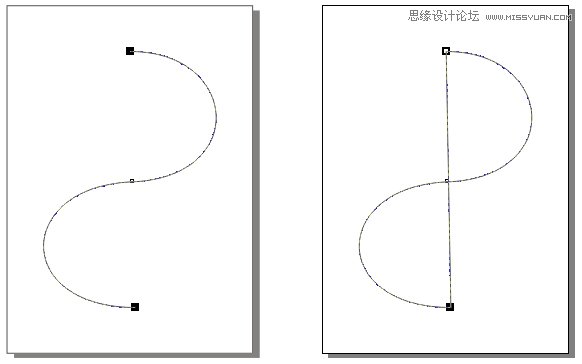

延长闭合曲线功能与自动闭合曲线功能一样，但自动闭合功能更方便一些。如果要使用“延长曲线使之闭合” 功能，可以用“形状工具”选取曲线的起始节点，再按住Shift键选取曲线的终止节点，然后点按属性栏上的“延长曲线使之闭合”按钮 ，开放的曲线路径就会闭合成封闭的路径，如图25。

图25

■ 反转曲线的方向

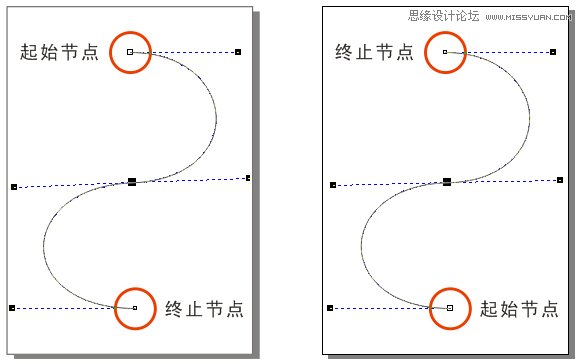

开放的曲线都有起始节点和终止节点，起始节点是开始绘制曲线时的第一个节点，终止节点是曲线路径没有 闭合前的最后一个节点。在屏幕显示上，所有未选取的节点都用小方块显示，但起始节点的显示小方块要比其他节点的显示小方块略大一些，由此可以让操作者区别 起始节点和其他节点。反转曲线的方向就是将起始节点和终止节点进行互相调换，使起始节点变成终止节点，终止节点变成起始节点，如图26。

图26

■ 提取子路径

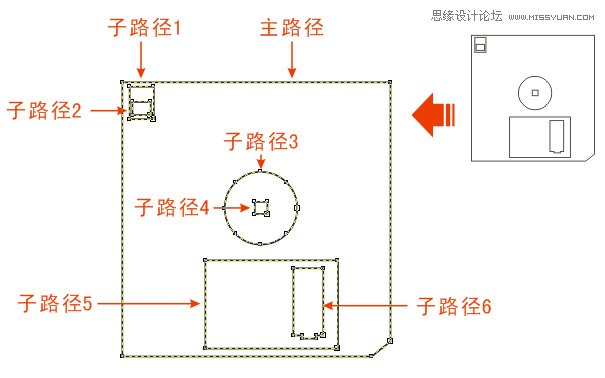

在复杂的封闭路径对象中，会存在多个路径。最外层的路径为主路径，外层内部的路径全部都为子路径，如图27。

图27

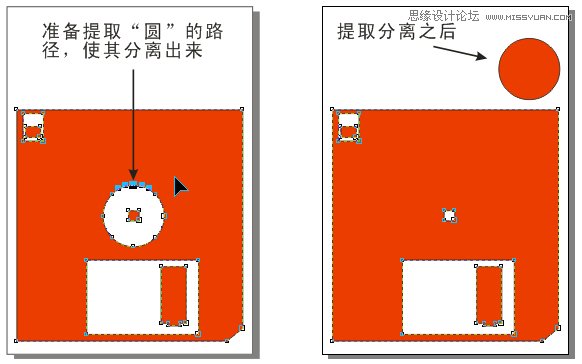

如果要提取复杂路径中的子路径以作他用，可以用“形状工具”在要提取的子路径上任意选取一个节点，然后点按属性栏上的“提取子路径”按钮 ，该路径即被分离出来，而其原对象的其他路径仍未做改变，如图28。

图28
