Illustrator巧用透视网格工具绘制立体图形

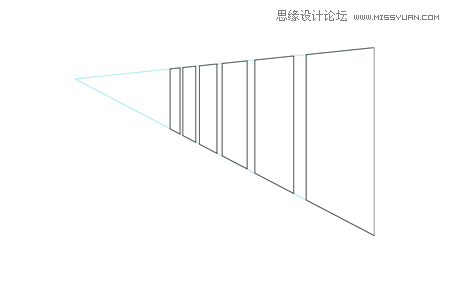

最近上木鼠大大的UI课程，重新巩固了一下透视相关的知识，透视虽然没有多少特别精深的原理，但在实际运用中，却是非常容易犯错的。绘制透视图形时，可以通过灭点拉辅助线来控制线条的方向，但是如下图所示，同样的尺寸在透视图中不同位置的表现，就很难只用辅助线来绘制了。

想要在AI中准确地画出透视图形，就要用到透视网格工具(Shift+P)。透视网格工具可以方便地调节出需要的一点、两点及三点透视网格，在其上绘制透视图形可以准确地控制尺寸和位置。使用过建模软件的童鞋们都知道，许多结构都是靠拉伸和扫描来完成的。在AI中虽然不能直接建模，但是可以根据位置画出结构线。

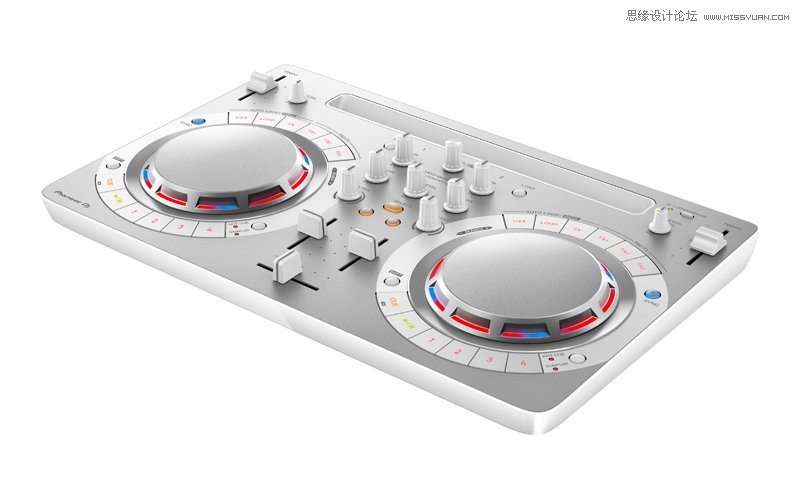

以下将以先锋DJ控制器DDJ-WEGO4-W为例讲解透视网格工具的使用方法。

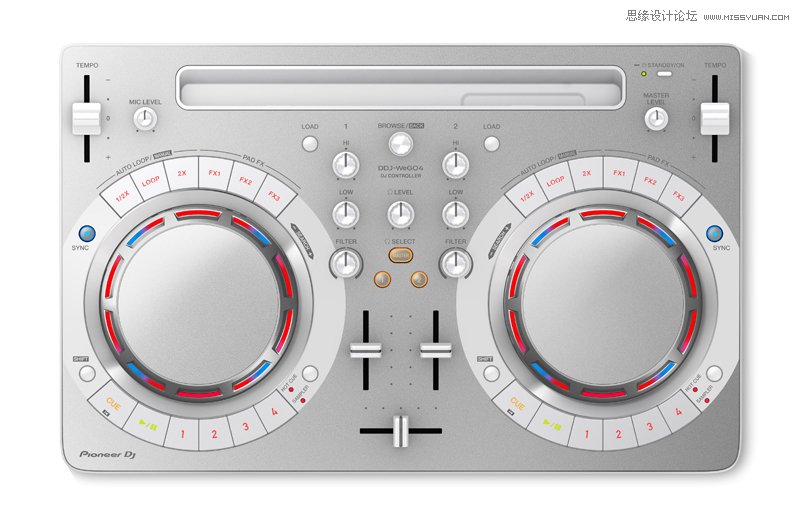

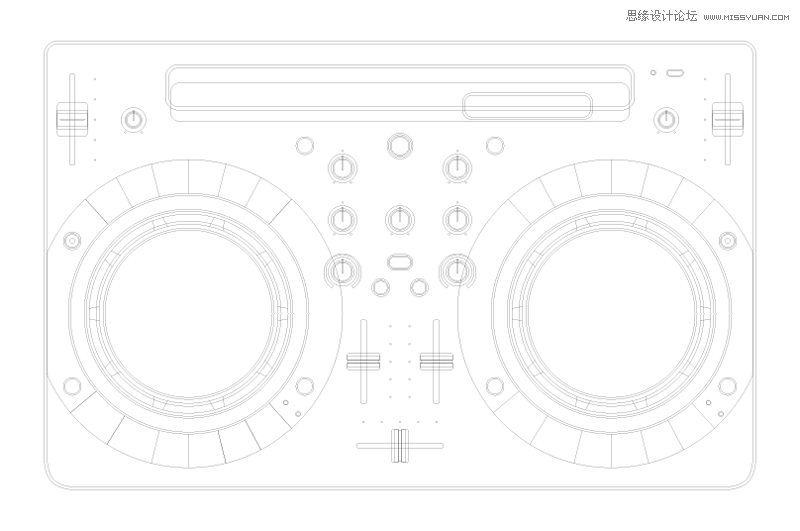

STEP 1，选取该物体结构线最集中的一面，勾勒出所需的结构线。相交的结构线都要保留，不需要剪切。难度不高，但需要耐心：)

STEP 2，视图-透视网格-三点透视，打开透视网格，调节三个灭点到需要的位置，建议竖直方向灭点放在左右灭点中线上较远的位置。

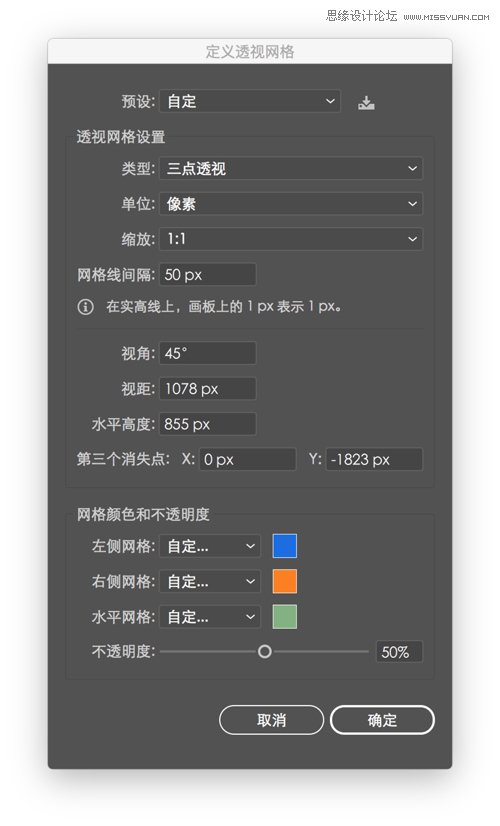

本案例的设置可以参考下，具体自己把握。

点击选取平面切换构件中的水平网格平面(绿色部分)。

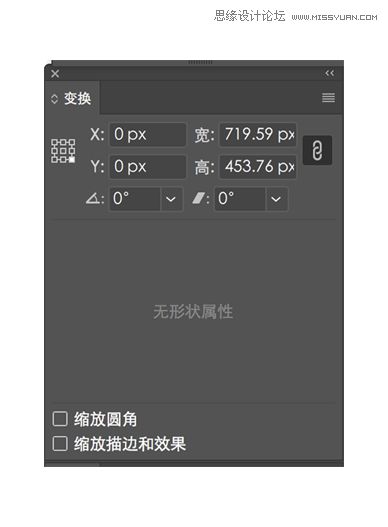

透视选区工具(Shift+V)框选第一步所画的所有轮廓线，复制然后拖入到透视网格中，如下图所示。变换中心选在右下角并把XY坐标都调成0。

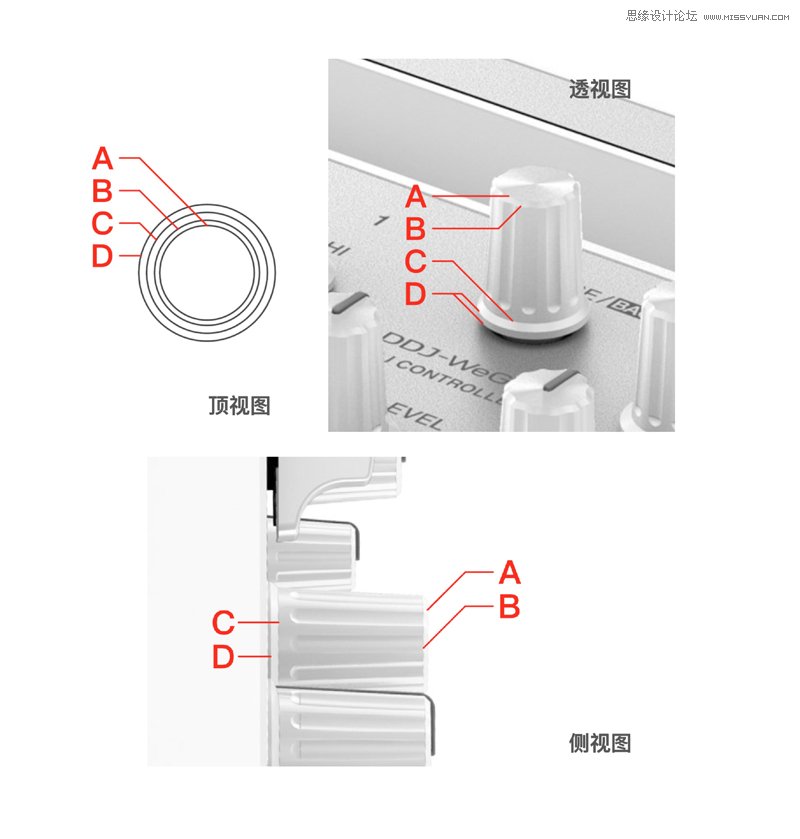

STEP 3，将所有的结构线移动到它在物体上相对于基准面的高度上，以中间上方的旋钮为例。
