Illustrator巧用透视网格工具绘制立体图形(2)

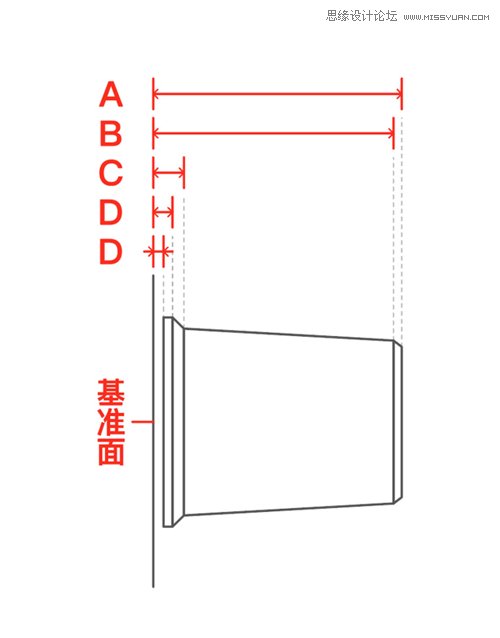

在侧视图上测量旋钮结构线ABCD相对于基准面的垂直距离。本案例中的侧视图上没有显示出旋钮与基准面的间隙，可以自己设定适当的距离。

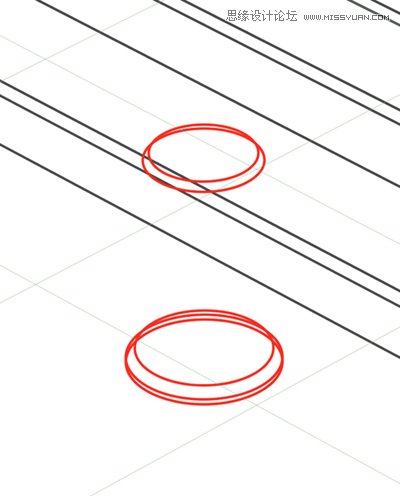

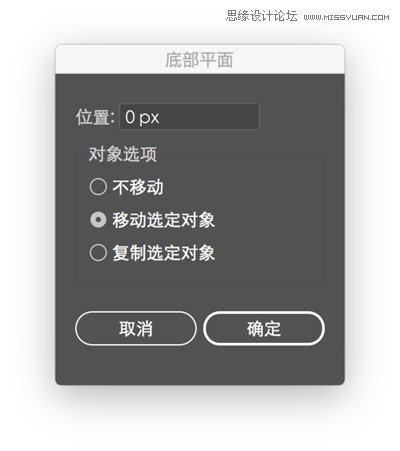

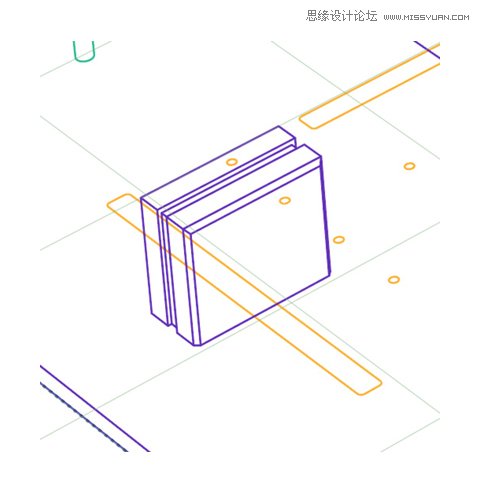

Shift+V选中想要移动的结构线，双击水平网格平面控制按钮，弹出对话框，选择“移动选定对象”，输入上一步所测得的对应距离。如果同一尺寸的结构线有多条(如上图所示D结构线)，则选择“复制选定对象”。

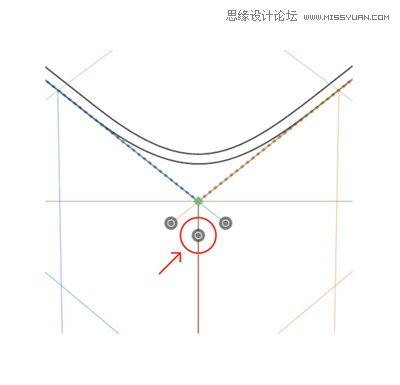

每次移动完结构线后，平面控制按钮也会随着移动，需要按Shift+P，然后将平面控制按钮拖回原始位置(原点)。

STEP 4，补全结构线。可以看到，该旋钮是由圆柱体和圆台构成，除了上下底面的圆形结构线，还需要绘制侧面的线条(腰线)。

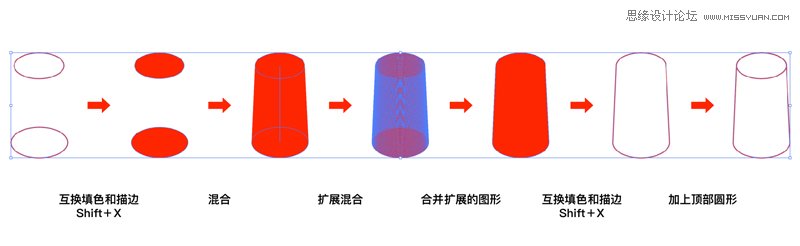

利用混合工具，完成所有圆柱体和圆台结构的绘制。立方体部分的结构可以直接拉直线完成。

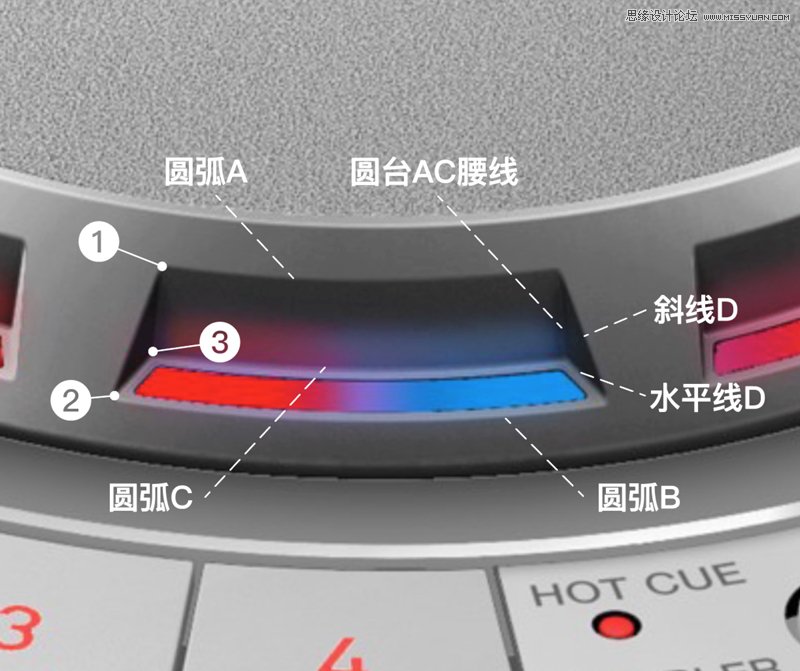

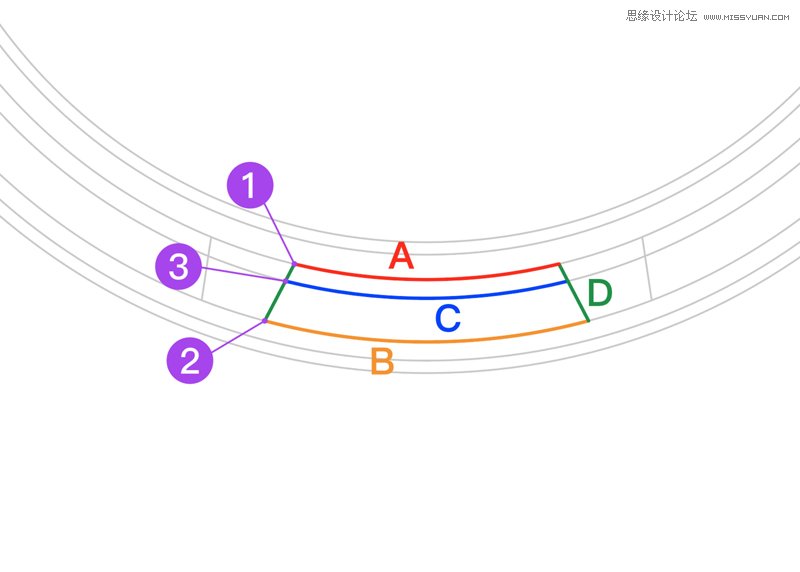

需要特别说明的是大圆盘侧面孔的绘制，即下图所示结构，看起来很复杂，但只要分析清楚每条结构线的形状和交点123的位置，就能准确地画出来。

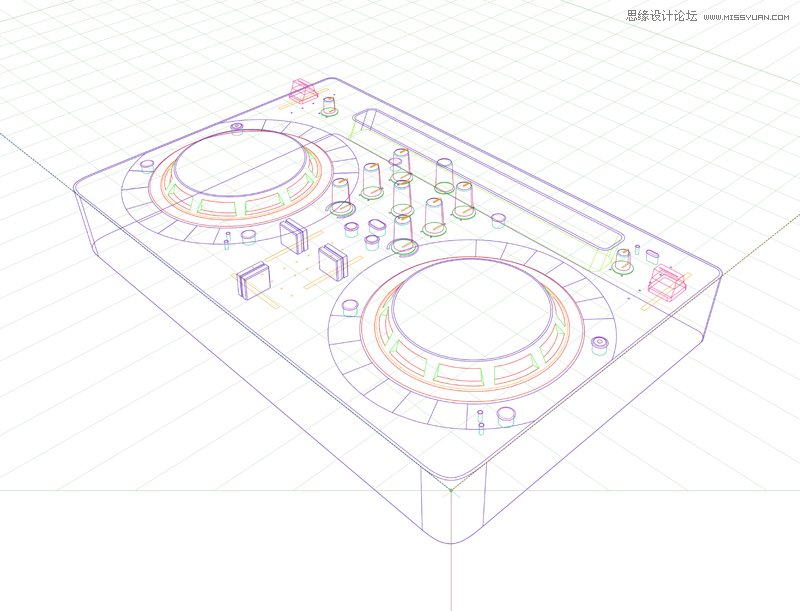

完成所有结构的绘制，得到下图的效果。同样地，不是很难，但需要耐心。

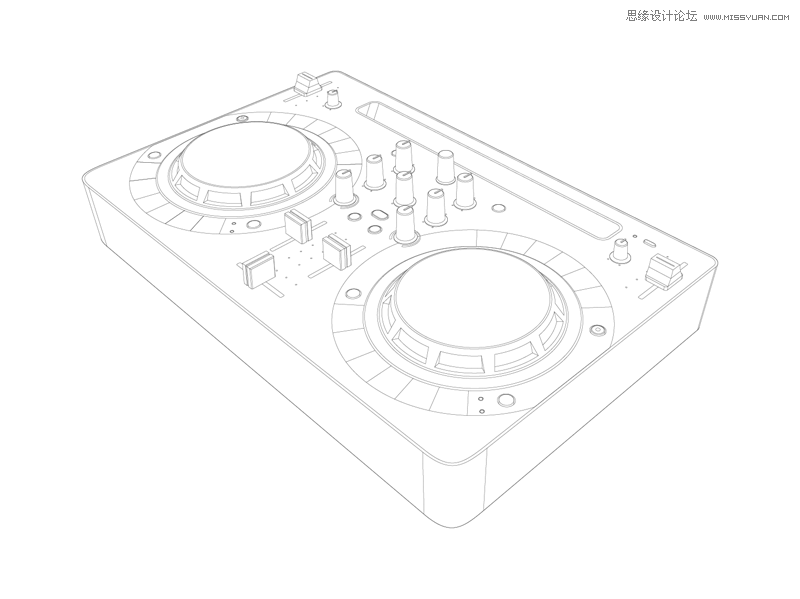

STEP 5，利用形状生成器工具(Shift+M)剪去所有隐藏的结构线，Ctrl+Shift+I (Windows) 或 Cmd+Shift+I (Mac) 隐藏透视网格。Done!

虽然上面的效果用建模软件来实现会方便一些，但技多不压身，用AI来制作的过程中既能锻炼对各种工具的熟练运用，同时也增强了对透视原理的理解。争取之后能达到不拉透视线，心中自有透视网格的境界。第一次写教程，远比想象中的要麻烦，哈哈哈，因为要站在对方的角度去体会每一步是否说得清楚。
