Illustrator绘制复古风格的相机图标(5)

第10步

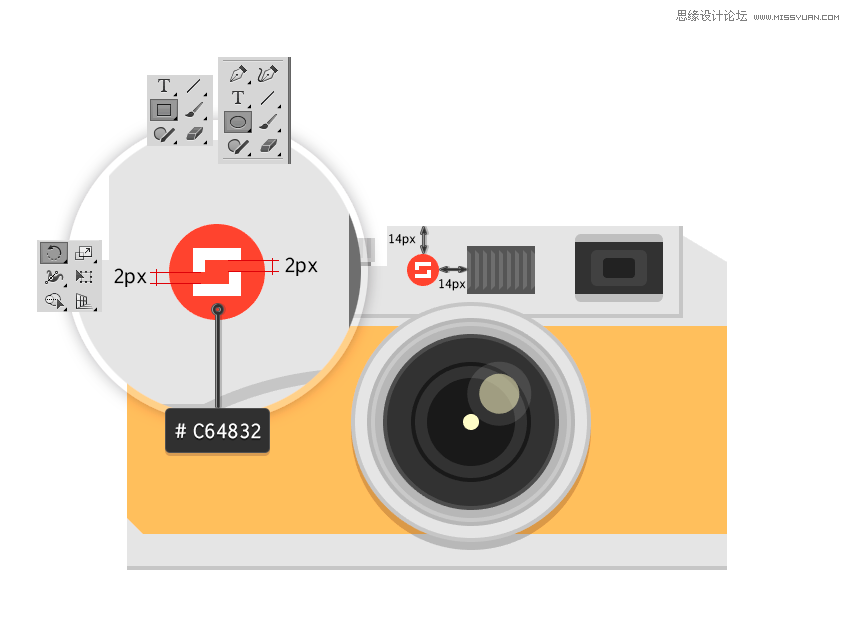

我们使用椭圆工具(L)使用16 x 16像素椭圆(#c64832)为相机创建一个徽标。添加一个2 x 4 px矩形()和另一个8 x 2 px()，以便它们形成水平的“L”形状。选择两个矩形并将它们分组 (Control-G)。#ffffff#ffffff

制作分组矩形的副本 (Control-C> Control-F)，使用旋转工具(R)将其旋转 180°，并将其 与第一个垂直分开2 px。

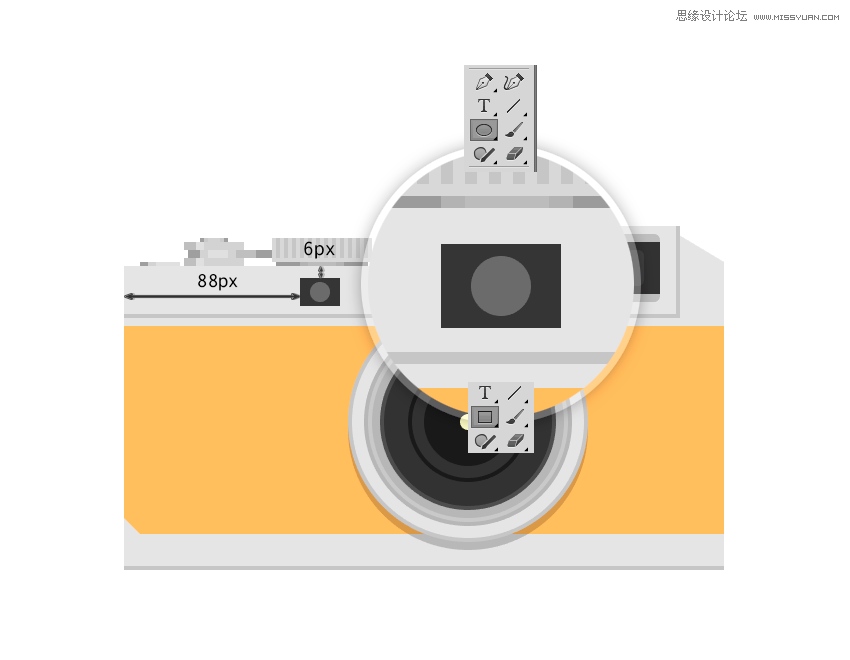

第11步

使用矩形工具(M)创建一个20 x 14 px矩形(#3b3b3b)，并在该矩形的中心添加一个 10 x 10像素椭圆(#6b6b6b)。选择两个数字并将它们分组 (Control-G)。

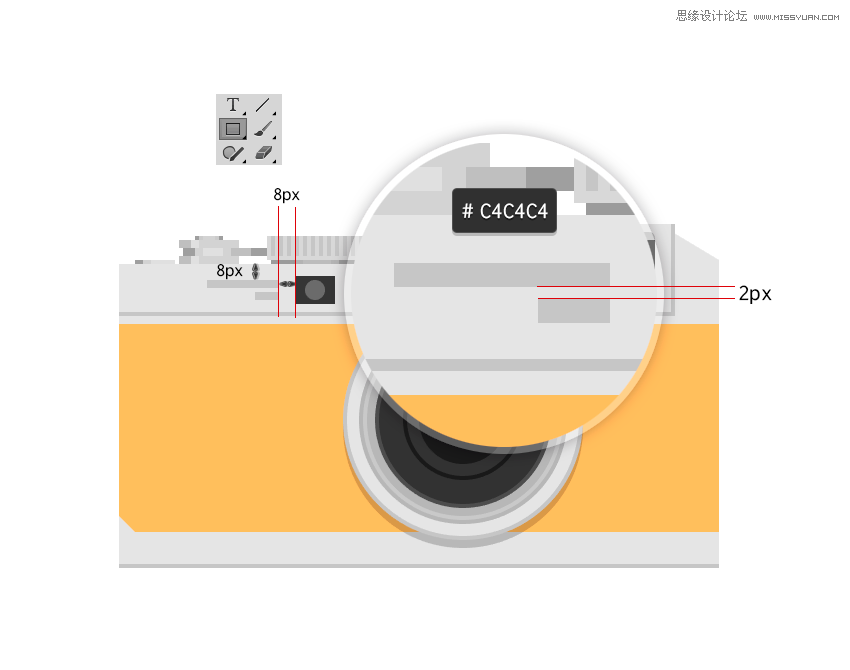

第12步

使用矩形工具(M)创建两个 矩形(#c4c4c4)，其中一个为36 x 4像素，另一个为12 x 4像素。将它们垂直分开2个像素。

放置它们，如下图所示。

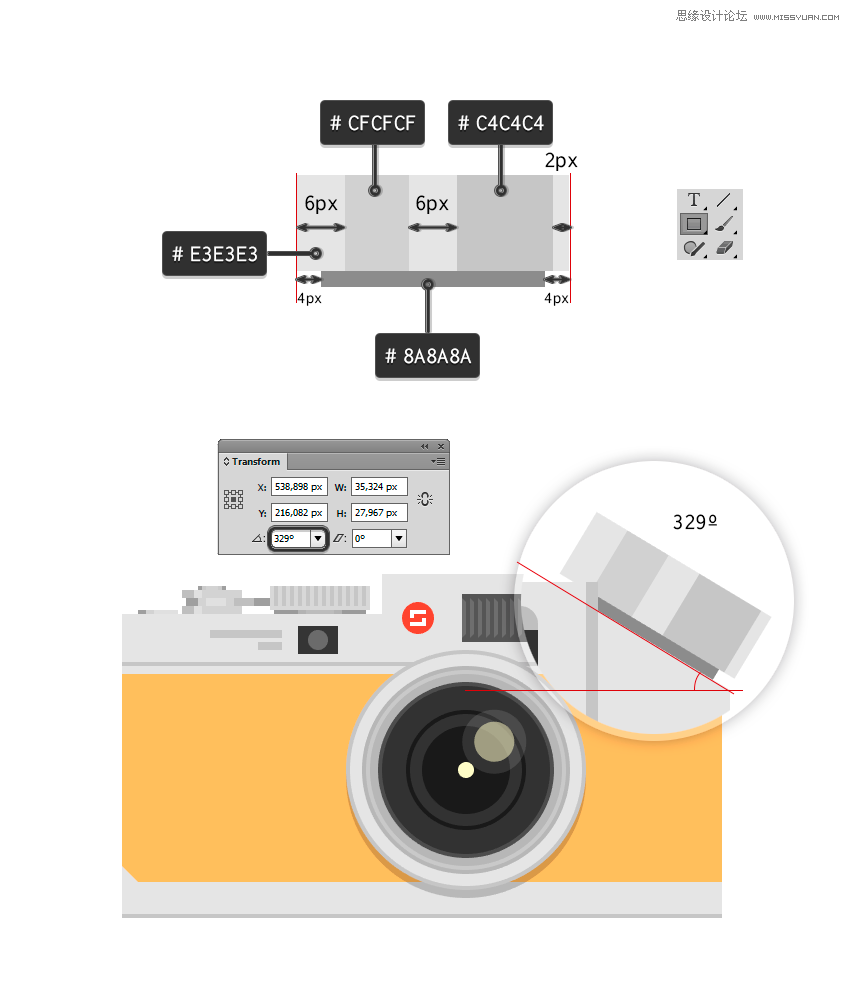

步骤13

现在使用带矩形工具(M)的四个矩形创建一个拨号按钮，如下所示：

第一个矩形：34 x 12像素(#e3e3e3)

第二个矩形：8 x 12像素(#cfcfcf)

第三个矩形：12 x 12像素 (#c4c4c4)

第四个矩形：28 x 2像素(#8a8a8a)

按照第二个图像所示放置矩形并对它们进行分组 (Control-G)。然后取消对齐网格 (Control-Shift-) 以使其旋转并自由放置对象。

从“ 变换”面板中，将旋转调整为 329°， 并借助选择工具(V)进行放置。将组发送回 (对象>排列>发送至后面)。

完成此操作后，请记住再次激活 对齐网格 (Control-Shift-“) 。

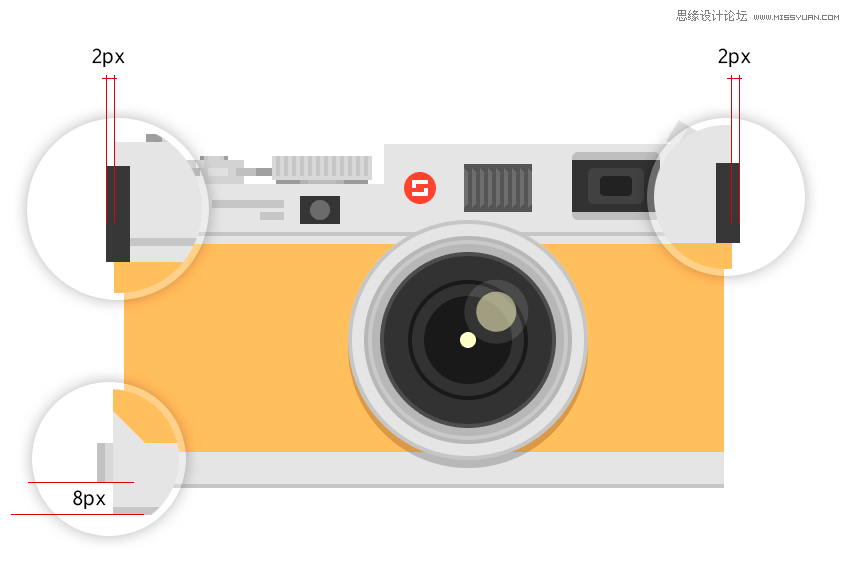

第14步

使用矩形工具(M)添加四个较小的矩形， 并使用以下尺寸和填充颜色：

第一个矩形：6 x 24像素(#3d3d3d)

第二个矩形：6 x 20像素(#3d3d3d)

第三个矩形：4 x 10 px(#d6d6d6)

第四个矩形： 2 x 10 px(#bfbfbf)

将第一个矩形放在左侧，第二个矩形放在右侧。如图所示，将最后两个矩形放在相机的左下角。

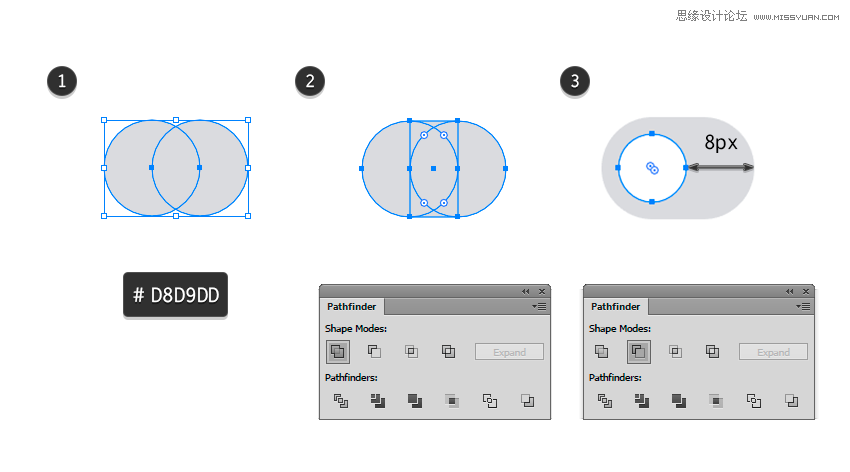

第15步

使用椭圆工具(L)创建两个12 x 12像素椭圆(#d8d9dd)，并将它们水平对齐到中心。使用矩形工具(M)添加一个6 x 12 px矩形()，并将其放在我们刚制作的两个椭圆的中点处。#d8d9dd

选择全部并在 Pathfinder面板中选择 Unite。现在添加一个 8 x 8像素椭圆并再次选择全部，从 Pathfinder面板中选择 Minus Front。

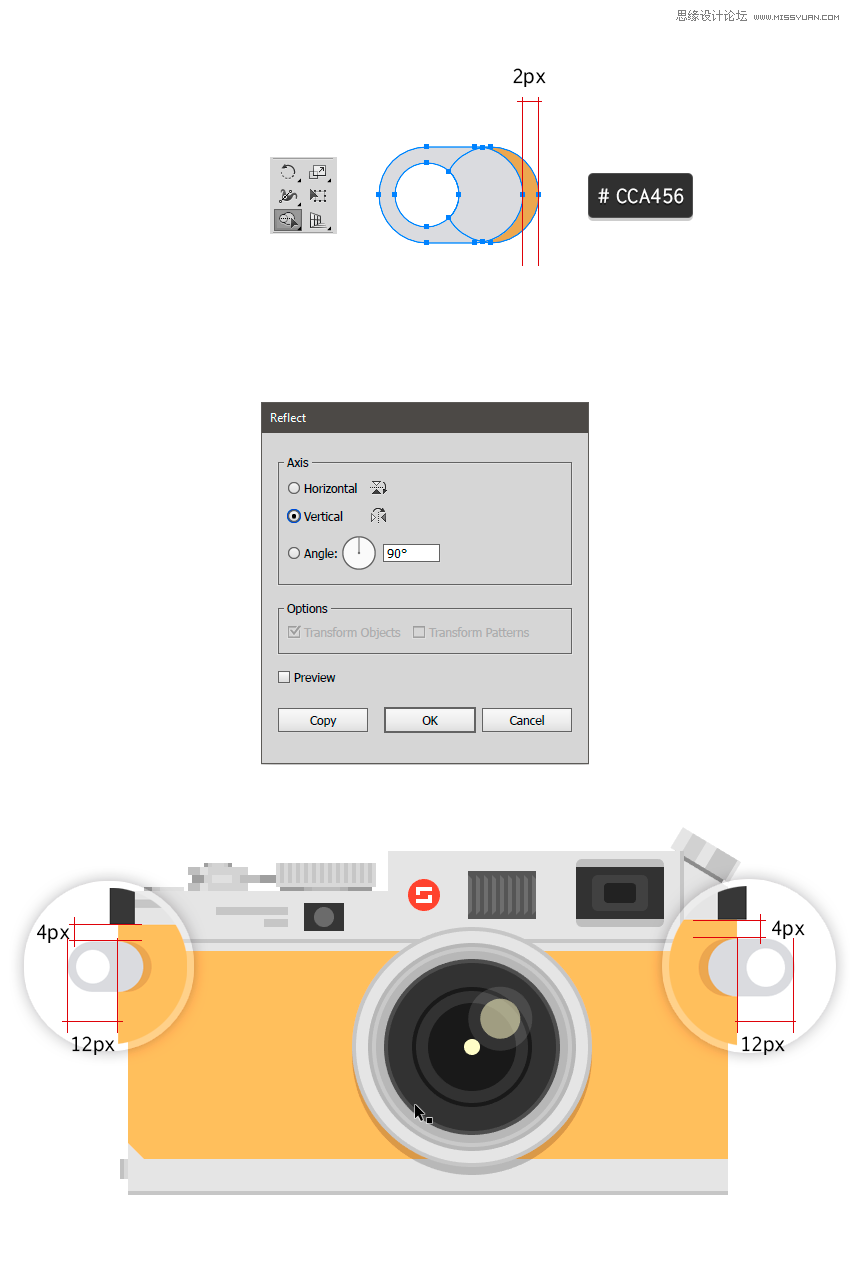

步骤16

制作另一个12 x 12像素椭圆(#cca456)并向后发送一次 (“对象”>“排列”>“向后发送”)。

在形状生成器工具(Shift-M)的帮助下，选择全部并减去突出的椭圆的拐角。将它们分组 (Control-G)，制作副本(Control-C> Control-F)，并垂直反映它(对象>变换>反射...)。

如图所示放置对象。

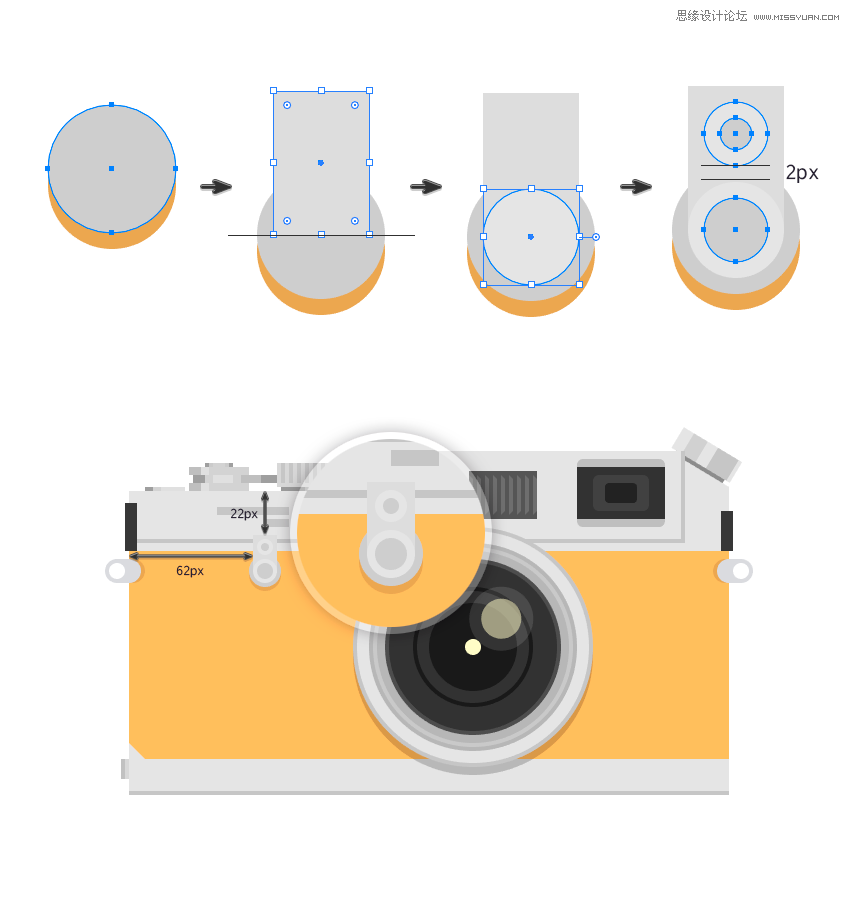

步骤17

现在让我们画一个扣子。要做到这一点，首先用椭圆工具(L)制作一个16 x 16像素的椭圆(#cca456)，然后双击它进入隔离模式。复制椭圆()的副本(Control-C，接着Control-F)并向上移动一次。#cccccc

用矩形工具(M)添加一个12 x 18 px矩形()。现在按照以下顺序使用椭圆工具(L)添加四个椭圆：#dbdbdb

第一个椭圆：12 x 12像素 ; #e3e3e3

第二个椭圆：8 x 8像素 ; #cccccc

第三个椭圆：8 x 8像素 ; #e3e3e3

第四个椭圆：4 x 4 px ; #cccccc

选择全部并将它们分组 (Control-G)。按 Escape并按照图中所示放置扣环。

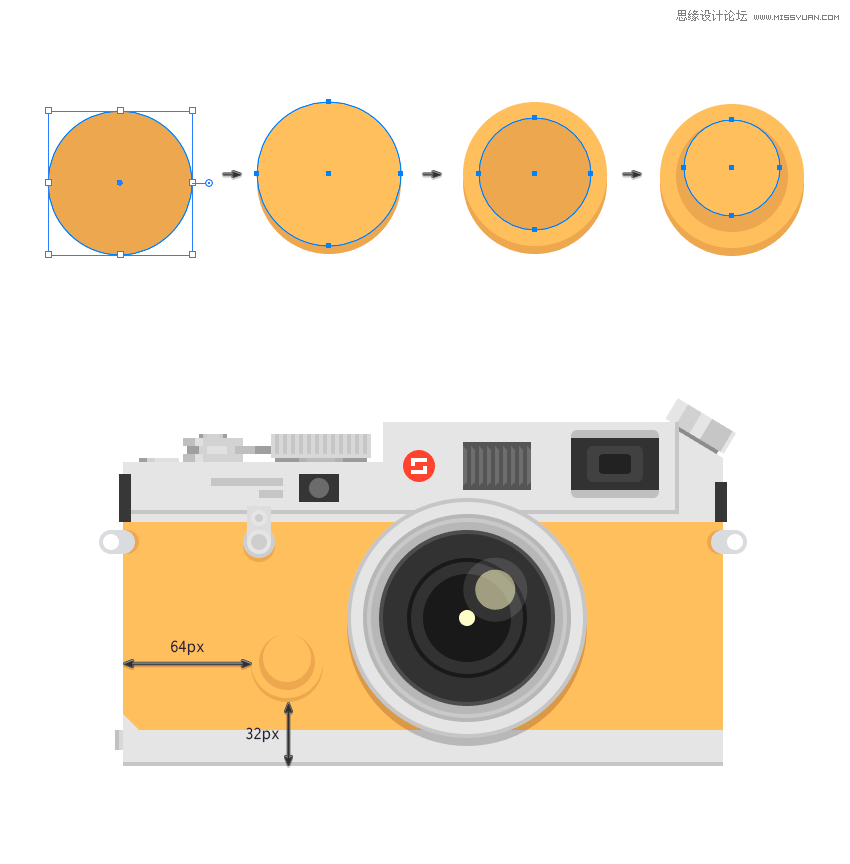

步骤18

使用椭圆工具(L)制作一个36 x 36像素的椭圆(#cca456)，使用填充颜色制作副本 (Control-C> Control-F)，然后使用箭头键向上移动一次。#ebbd63

添加一个新的28 x 28像素椭圆(#cca456)和另一个24 x 24像素(#ebbd63)，向上移动最后一个椭圆。将椭圆(Control-G)分组 并将它们放置在镜头附近，如下图所示。
