复古图标：AI设计科学主题图标教程

先看看效果图：

1.创建新文档

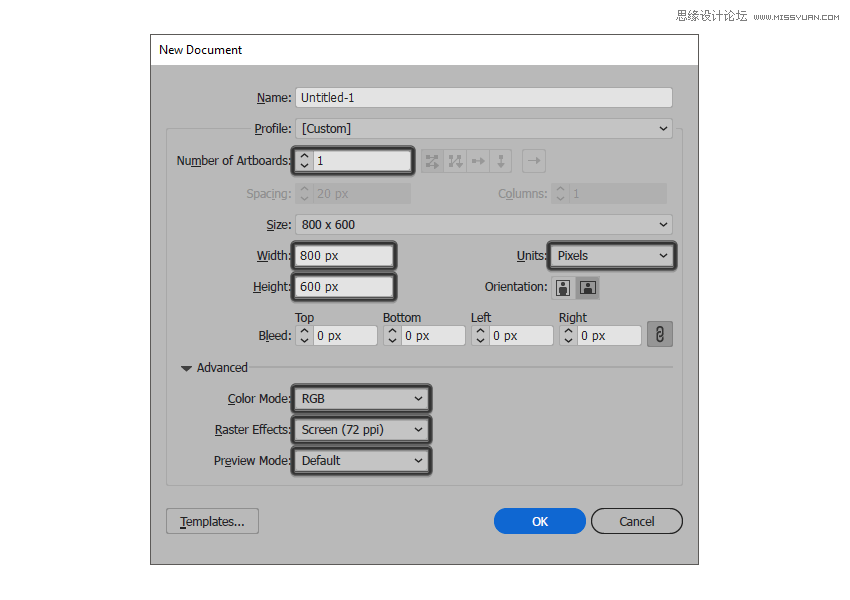

启动并运行Illustrator，创建一个新文档(文件> 新建或Control-N)：

画板数量： 1

宽度： 800像素

高度： 600像素

单位： 像素

进入“ 高级”选项：

色彩模式： RGB

栅格效果：屏幕(72ppi)

预览模式：默认

2.创建自定义网格

第1步

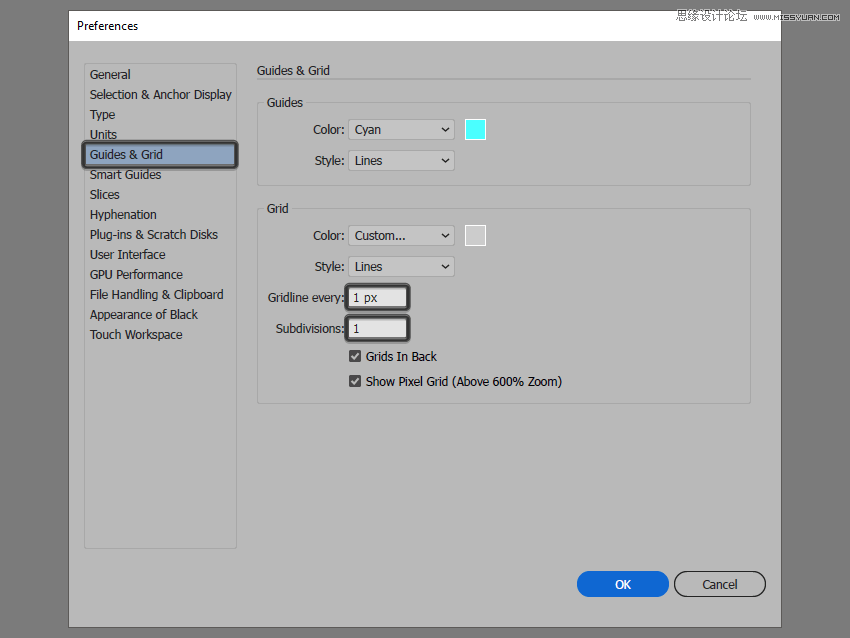

转到编辑>首选项>参考和网格子菜单，然后进行以下设置：

网格线： 1 px

细分： 1

第2步

一旦我们完成了自定义网格，为了确保我们绘制过程中更方便的观察细节，我们可以在“ 视图”菜单下找到“ 对齐网格”选项，这样我们每次进入“ 像素预览”时都会转换为“ 捕捉到像素”模式。

3.创建图层

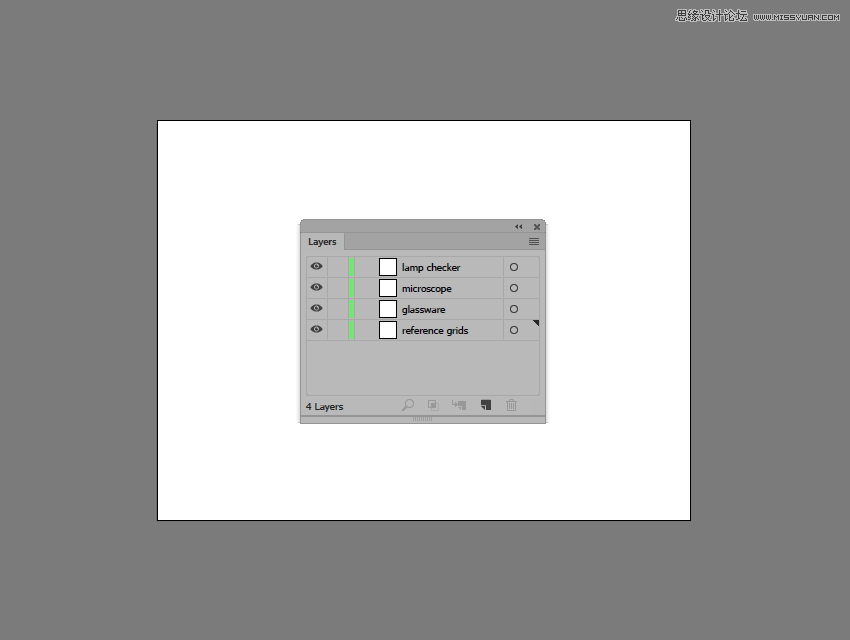

打开“ 图层”面板，创建四个图层，将它们分别重命名如下：

第1层：参考网格

第2层：试管架

第3层：显微镜

第4层：灯检查器

4.创建参考网格

第1步

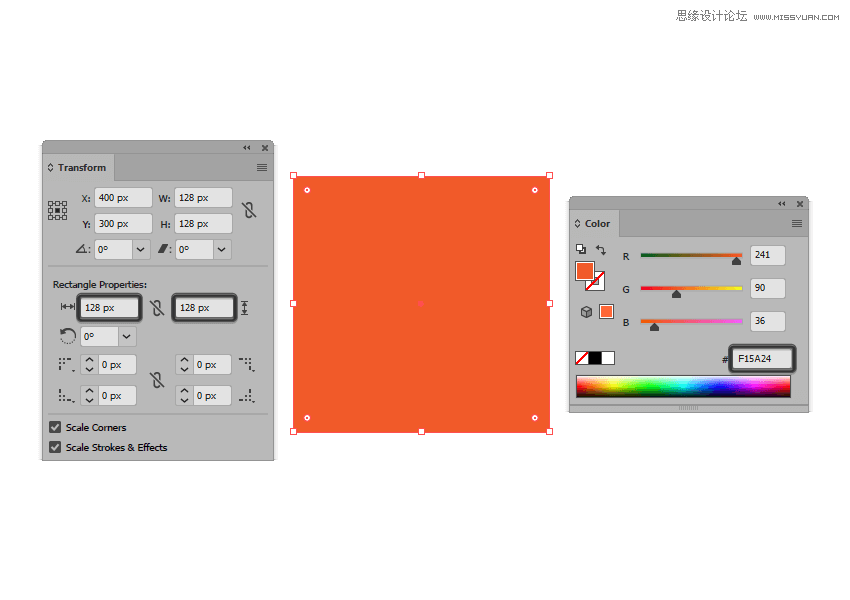

首先锁定除“参考网格”图层以外的所有图层，然后选择矩形工具(M)创建一个128 x 128像素的橙色(#F15A24)方块。

第2步

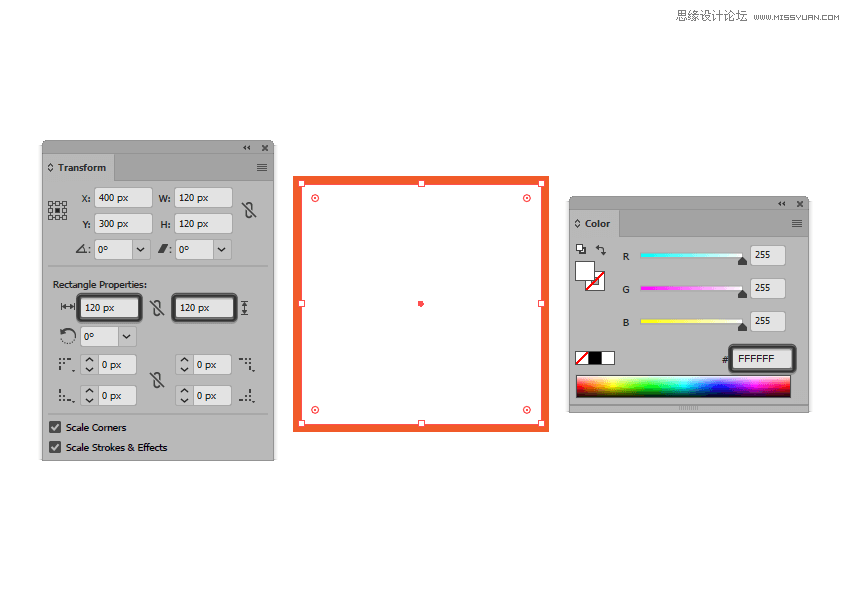

创建另一个120 x 120 px的方形(#FFFFFF)，放置到橙色方形中心位置留出4 px的描边，我们的有效绘图区域就完成了。

第3步

使用Control-G键盘快捷键对两个正方形进行分组，然后在彼此相距40 px的位置创建两个副本。

完成后，锁定当前图层并转到下一个图层，我们将开始绘制第一个图标。

5.创建试管架图标

完成创建参考网格之后我们转移到下一层(第二层)，放大第一个参考网格开始工作。

第1步

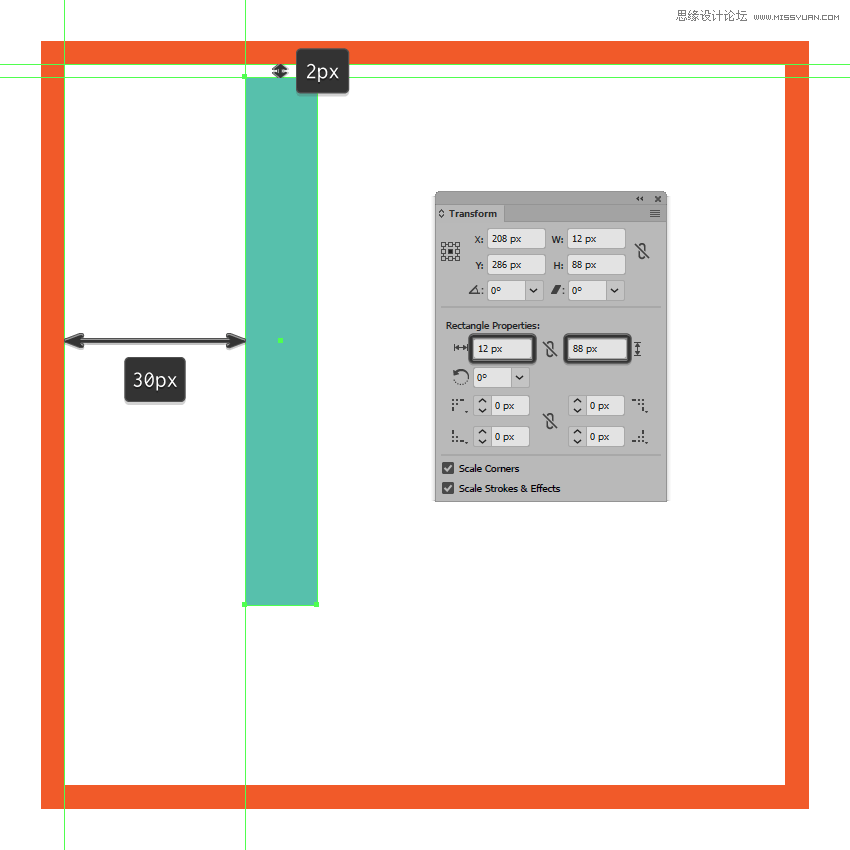

创建一个12 x 88 px矩形我们开始制作第一个试管#56C1AD，将其放置在距活动绘图区域顶部边缘2 px，距离左侧30 px的位置。

第2步

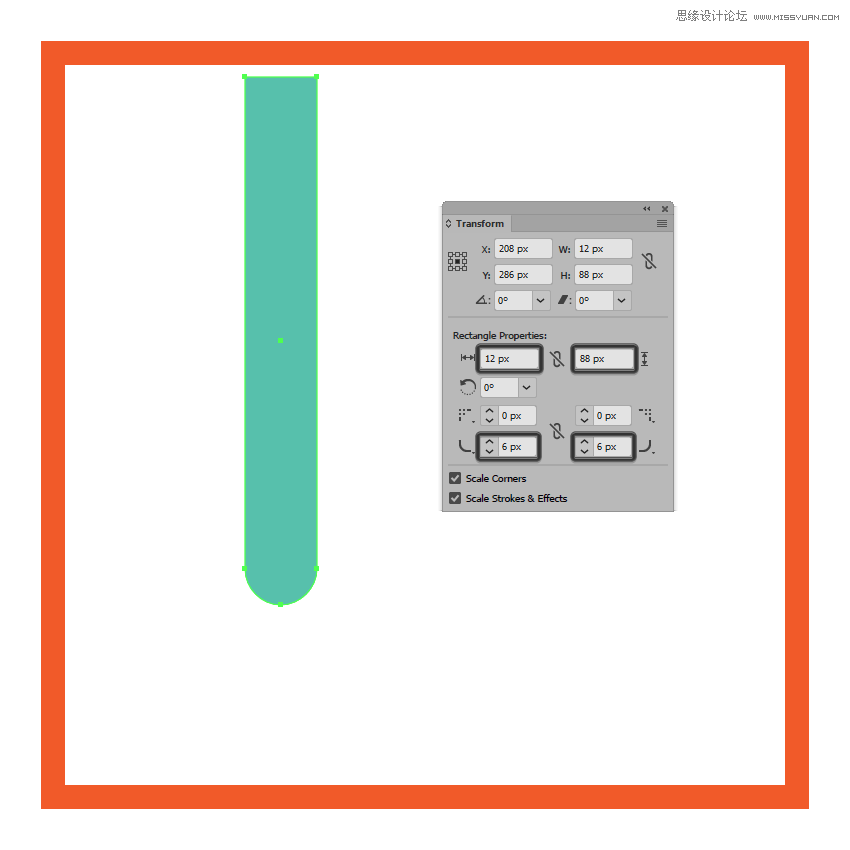

在“ 变形”面板的“ 矩形属性”中将矩形底角的半径设置为6 px。

第3步

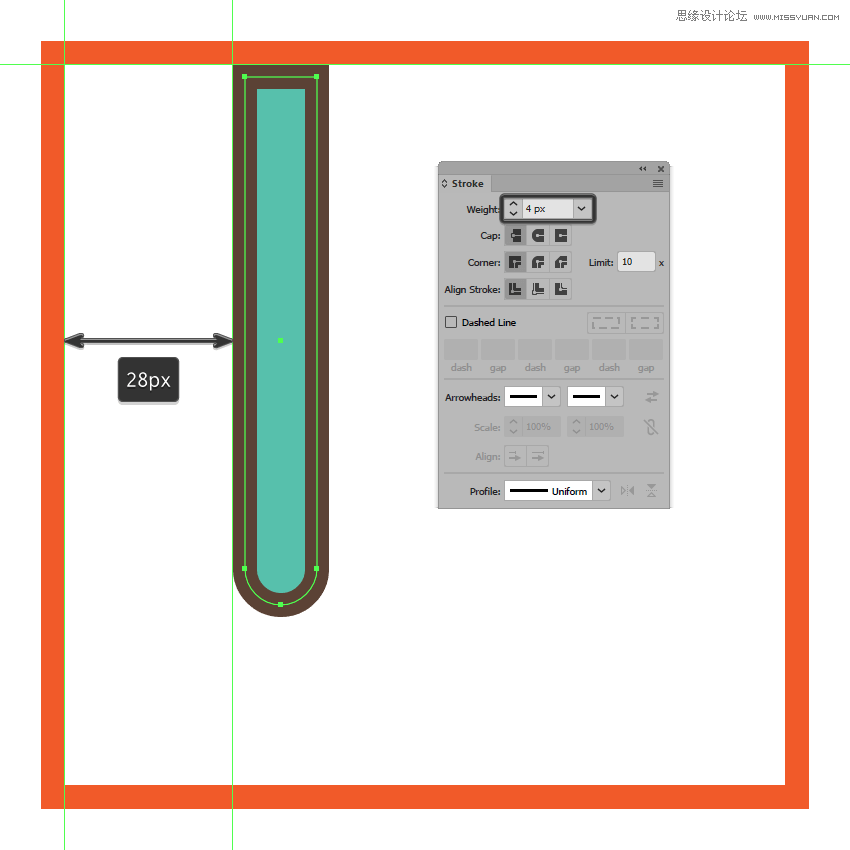

使用描边为结果形状赋予轮廓，创建它的副本(Control-C)，将其粘贴(Control-F)在图形前面然后将其颜色更改为#5B4032 ，将其粗细设置为4px。

第4步

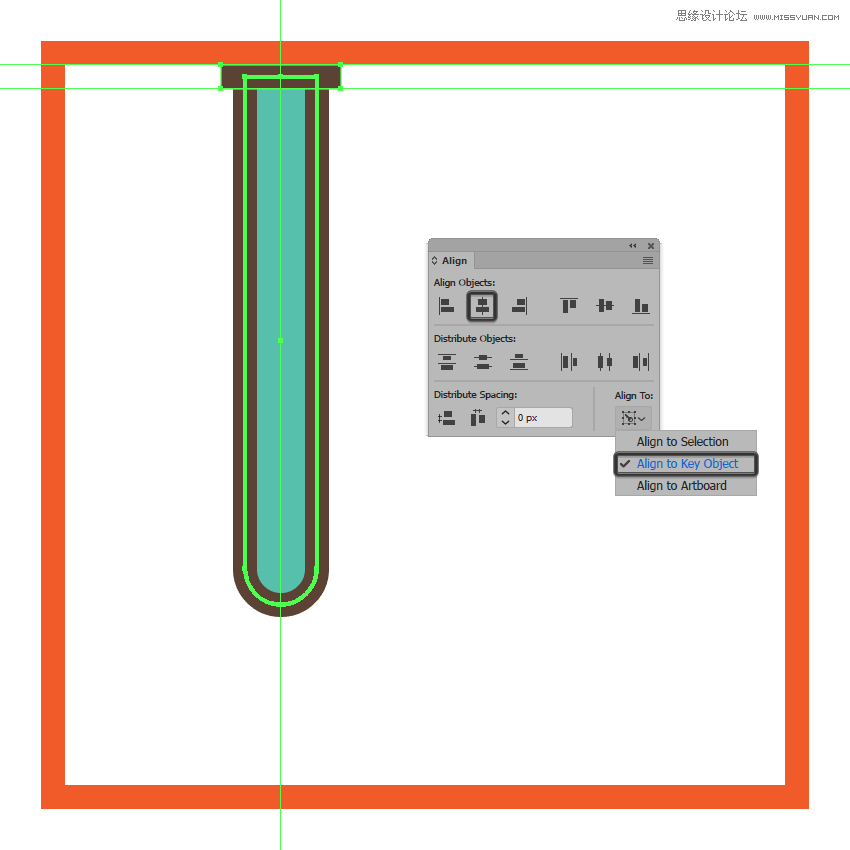

使用20 x 4 px矩形(#5B4032)添加试管口，将其定位在试管主体的上部，将其与先前创建的形状中心对齐。

第5步

使用12 x 6 px矩形(#5B4032)创建试管的阴影，将它对齐到试管口的顶部边缘。完成后，使用Control-G键盘快捷键选择四个形状并组合在一起。

第6步

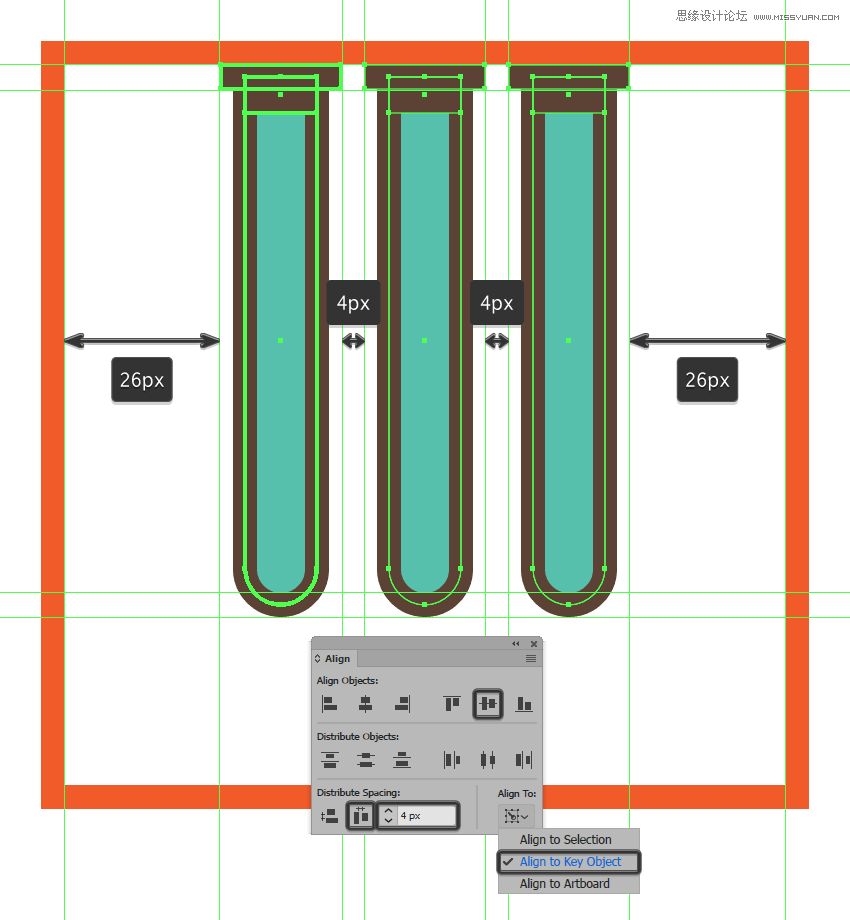

选择我们刚刚完成的试管，创建两个副本(Control-C> Control-F两次)，然后将它们分布在试管右侧，将彼此距离设置为4 px。完成后，使用Control-G键盘快捷键选择并将所有形状组合在一起。

第7步

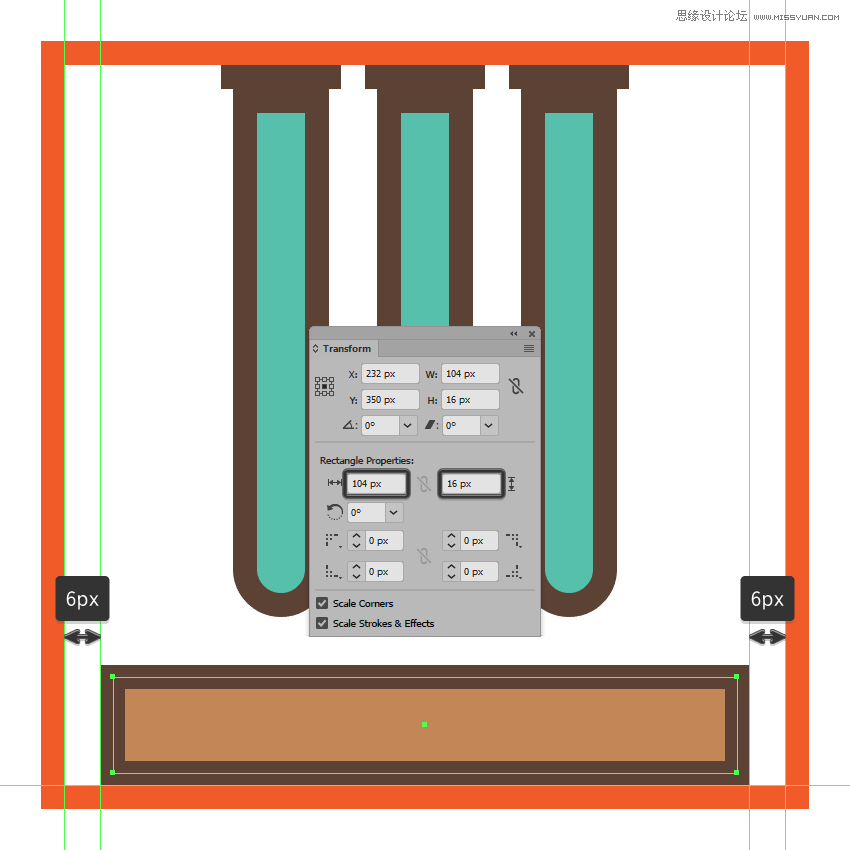

创建4 px轮廓(#5B4032)104 x 16 px大小的矩形(#C48755)创建基座，将对齐到活动绘图区域的底部边缘。

第8步

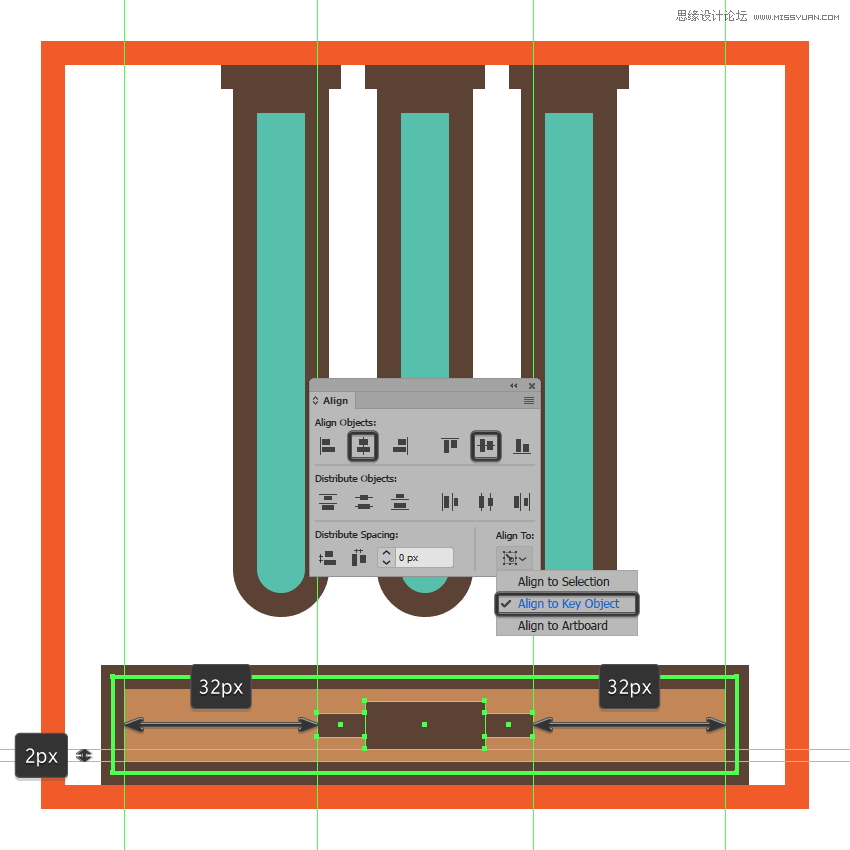

使用20 x 8 px矩形(#5B4032)添加试管架的标签，然后在它的左右添加两个较小8 x 4 px(#5B4032)的矩形。选择并将三个形状组合(Control-G)在一起，将它们居中对齐到木制基座，完成之后将创建的形状进行分组。

第9步

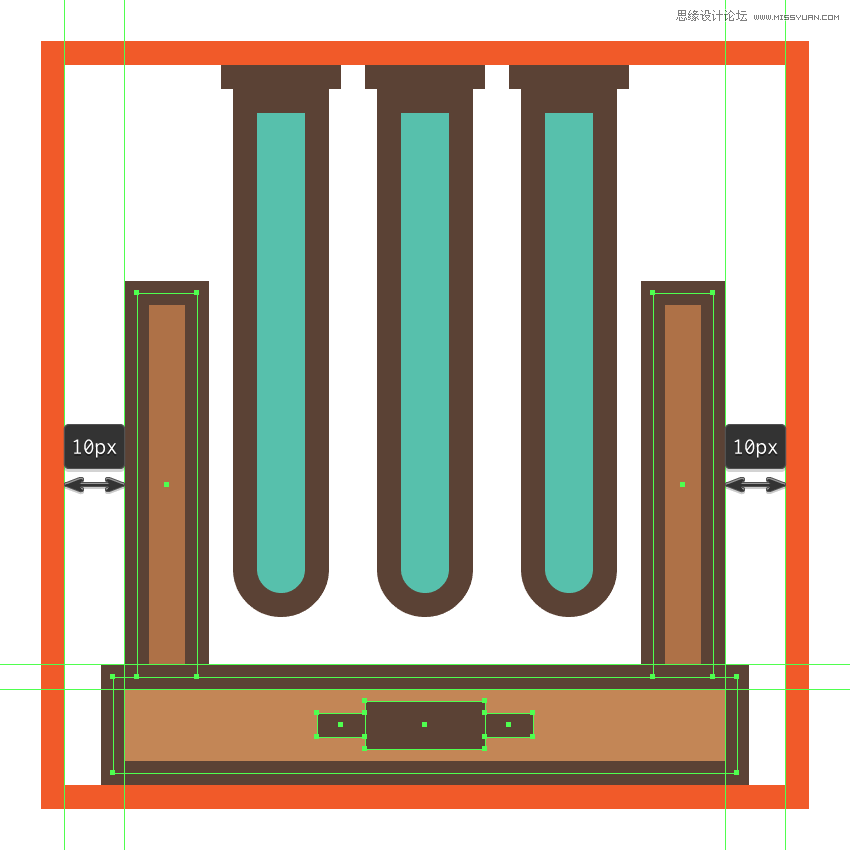

使用两个4 px轮廓(#5B4032)10 x 64 px矩形(#AF7245)创建试管架的侧面部分，将图形分别进行分组(Control-G)，然后将其放置在基座的上方，距离绘图区域两边10px的位置。

第10步

使用4 px轮廓(#5B4032)104 x 12 px大小的矩形(#C48755)添加试管架的上部，将其进行分组(Control-G)，然后定位在先前创建形状的顶部。
