详解Web图像的常见应用策略与技巧

本文介绍一些关于响应式图像的适配应用策略，回退原理，SVG的换色技巧，雪碧图的百分比定位计算公式等相关的一些小知识点，目的在于帮助一部分同学快速的理清图像应用思路，以及一些web图像的应用技巧。

1. 响应式图像的应用与回退

特点：应用简单，上手容易，性能表现良好
难点：lazyload实现

根据不同设备，不同分辨率，不同像素比使用的响应式图像，常用的有两种场景：

1.1 固定尺寸图像

基于设备像素比选择，很多网站logo就是固定宽度图像的一个例子，不管viewport的宽度如何，始终保持相同的宽度。

在dom里图像与在css里的图像写法如下面的例子

<img srcset="test.jpg 1.5x, test2.jpg 2x" src="test.jpg" 768.jpg 768w,
 1200.jpg 1200w,
 1920.jpg 1920w"
 sizes="
 (max-width: 360px) 100vw,
 (max-width: 768px) 90vw,
 (max-width: 1980px) 80vw,
 768px"
 src="360.jpg"  src="/uploads/allimg/170502/1409454491-0.png" width="393" height="293" />

在iphone4（320）下，图像宽度和我们设置的100vw一致，但是为什么浏览器选择了768的图像而没有选择360的?因为4的dpr是2呀^_^，浏览器很智能的选择了质量最合适的768.

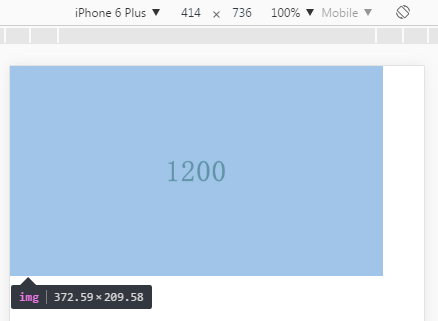

再看一下6p（414），很听话的按照我们的设置，显示了90vw。因为他的dpr更高，浏览器聪明的选择了1200质量的图像。

这里我们可以欺骗一下浏览器：
360.jpg 1200w,
1200.jpg 9999w

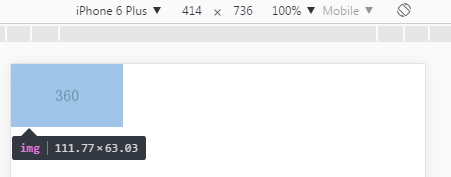

我们把360的图像，骗浏览器说这是1200的，然后把原本1200的扔天上去

浏览器果然上当了，他把360的图当成1200的来用了。这里可能有些疑问，图像的宽度为什么不是90vw了哪？因为浏览器被骗了但是自己却不知道，他依然按照1200的图像，去适配dpr。414*90%*（360/1200）约等于111.7。这种方式很智能，浏览器去根据你的sizes，从w列表里选择最适合的图像来调用显示。正因为他太智能了，在实际操作中可控性较差，有些我们想精确控制的图像显示，有时候并不能如意。而且在做lazyload的时候要处理的东西也比较复杂。
这个时候可以考虑另外一种方式。
1.2.2.picture元素，可精确把控
picture元素就像是图像和其源的容器。浏览器仍然需要img元素，用来表明需要加载图片，如果没有img，那么什么都不会渲染。source为浏览器提供了要显示图像的供选版本。
适用场景为：在一个精确特定的转效点（breakpoint）需要显示一个特定的图像时。使用picture元素选择图像，不会有歧义，理解起来也更直观。
<picture>
 <source media="(min-width: 960px)" srcset=960.jpg">
 <source media="(min-width: 768px)" srcset="768.jpg">
 <img src="360.jpg" target="_blank">http://snghr.tencent.com  里面使用较多

也不需要去特意做回退处理，当浏览器不支持的时候就直接读取img标签。对于懒加载的回退,我选择判断IE 7-8直接url给他。
2. 特殊格式的图像应用与回退
特点：体积优化效果显著

难点：兼容性掌控
上面picture元素还可以提供 基于图片格式选择。
有一些图像格式在较小的文件大小情况下保证了较好的图片质量。听起来还不错，但残酷的事实是没有一个新格式被所有浏览器支持。谷歌的WebP表现不错，但只有Chrome和Opera原声支持。JPEG-XR，最初被称为高清照片，是微软发布的一个专有图像格式，仅Internet Explorer支持
<picture>
 <source type="image/vnd.ms-photo" src="test.jxr">
 <source type="image/jp2" src="test.jp2">
 <source type="image/webp" src="test.webp">
 <img src="test.png"  src="/uploads/allimg/170502/14094523b-3.png" width="292" height="66" />

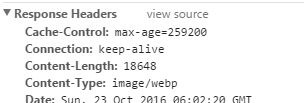

服务端根据浏览器的请求头，返回不同的图像格式，对于X5内核还可以支持sharpP。
3. SVG应用
难点：变色方案，响应式定位计算
上面这个source的type属性还支持另一种我们更常用的图像格式，SVG。
说起SVG，这是个出现频率比webp更高的图像格式了，他有着比iconfont更多的优点，所以现在web上正在大量的应用。
优点：
1. SVG提供的功能集涵盖了嵌套转换、裁剪路径、Alpha通道、滤镜效果等能力，它还具备了传统图片没有的矢量功能，可适配任何高清屏。
2. 可读性好，有利于SEO与无障碍
与iconfont对比

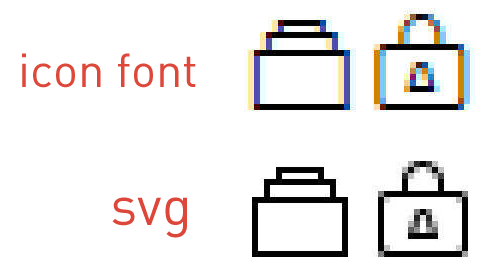

1. 渲染方式不同
关于渲染方式，之前欧文同学的文章已经讲述的很清楚，这里不多做叙述（https://isux.tencent.com/svg-icon-part-one.html），无论黑白渲染，灰度渲染，次像素渲染，还是DirectWrite 或 GDI 渲染，既然iconfont他是一个字体，就难逃出现锯齿的命运，特别是在一倍屏幕下的渲染。

2. icon font只能支持单色
icon font做为字体无法支持多色图形，这就对设计造成了许多限制，因此这也成为了icon font的一个瓶颈。
3. icon font可读性不好
icon font主要在页面用Unicode符号调用对应的图标，这种方式不管是浏览器，搜索引擎和对无障碍方面的能力都没有SVG好
在对比完之前，可能有同学就会问，SVG和iconfont对比有个致命的缺点，就是换色.
比如hover换色，iconfont只要写个颜色就好了，SVG是不是需要做两个颜色的图？这也是SVG图像应用我们解决的一个难点之一
SVG换色，最初我试过三个方案
一是mask-image属性，他的优点是简单粗暴，直接用css来mask这个svg图形来进行换色，缺点很明显就是兼容性了，除去兼容性，还是很好用的。
demo：
background: #ff6600;
-webkit-mask:center no-repeat;
-webkit-mask-image: url(qq-logo.svg);
查看demo
二是通过SVG滤镜来实现，优点是效果更好，缺点除了兼容性，还需要额外的脚本配合。关于滤镜换色的详细说明在我上一篇文章里有详细介绍以及demo：http://www.uisdc.com/svg-filter-in-browser
三是我们最终选择的底层无感知换色的方案，把修改颜色的脚本集成到了我们的工作流里，我们在写css的时候，遇到svg需要换色的地方，只需要
background-image: url(test.svg?fill=#ffffff)
加一句换色参数，工作流在底层会自动生成你所需要的svg图片并合并到雪碧图里。
SVG应用的另一个难点，就是作为背景图响应式渲染，雪碧图的background-position和background-size 的计算，这个其实也是其他图像都会存在的一个难点。
我的导师 wenju 之前发过这个计算公式相关的文章：

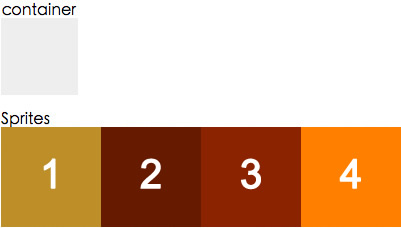

百分比值（）是背景图相对于背景定位区（background positioning area）的百分比，可以控制在容器元素内仅显示Sprites图的部分内容。比如下图中，Sprites图是由四张图像拼成的，要想在容器内仅显示第一张图像，background-size的值应该多少呢？

我们仅需要Sprites图的1/4显示在容器内，那么Sprites图与容器的比例应该是4:1，计算公式为： background-size : ( Sprites width / image width) (Sprites height / image height)

如何计算background-position
我们已知的信息如下：
容器元素的尺寸：elW * elH

单张图片的尺寸：imgW * imgH

Sprites图片的尺寸：spritesW * spritesH

单张图片在Sprites图上的位置：imgPosX, imgPosY
我们假设：
点的位置为 (x, y)

容器上的(x, y)点与容器左上角的距离为 cX, cY

Sprites图上的(x, y)点与本张图片左上角的距离为 sX, sY
如果要把某张图片完全显示在容器元素内，我们可以推导出：
elW = imgW, elH = imgH

cX = sX, cY = sY
根据上面的信息，我就可以计算出具体的(x, y)值了，下面以 x% 为例：
cX = elW * x

sX = spritesW * x – imgPosX

elW * x = spritesW * x – imgPosX
解方程后就得到计算公式了：
x = imgPosX / (spritesW – elW) = imgPosX / (spritesW – imgW)

y = imgPosY / (spritesH – elH) = imgPosY / (spritesH – imgH)
如果你每次都手动计算的话会被累死吧？所以这一步我们还是集成到了工作流里，在所有合并雪碧图的地方用这个公式自动计算出位置。

而关于SVG的回退方案，已经是老生常谈
比如
<svg width="200" height="200">
 <image xlink:href="svg.svg" src="svg.png" width="200" height="200" />
</svg>
svg标签方式，缺点必须指定宽高，没有图片的保持款高比例特性，优点兼容性好,兼容所有主流浏览器
或者
<picture>
 <source type="image/svg+xml" srcset="svg.svg">
 <img src="svg.png" target="_blank">腾讯ISUX
