3D MAX使用ProBoolean给车轮构件建模(4)

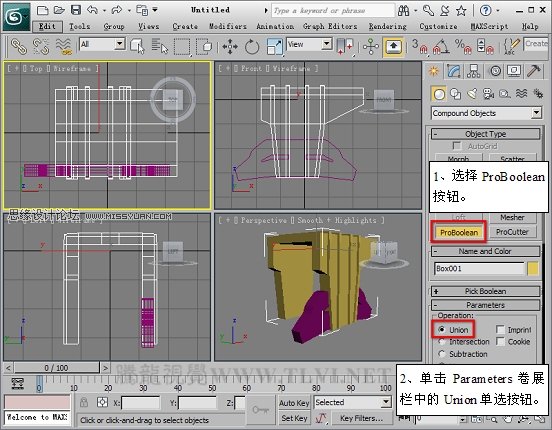

(20)单击ProBoolean按钮，选择Union单选按钮。

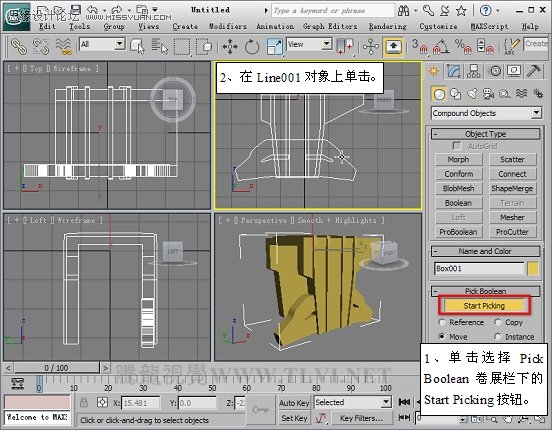

(21)激活Start Picking按钮，然后在视图中单击Line001对象。

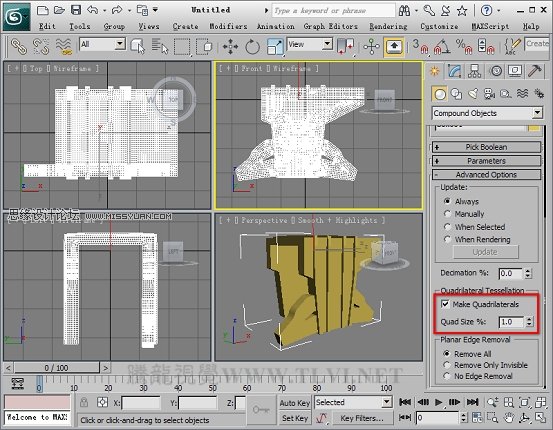

(22)关闭Start Picking按钮，进入Advanced Options卷展栏，选择Make Quadrilaterals复选框，并在Quad Size%参数栏中进行设置。

提示：启用Make Quadrilaterals时，会将布尔对象的镶嵌从三角形改为四边形，虽然在未使用MeshSmooth修改器的情况下，这一效果并不明显，但在布尔对象改为四边形后，才可以形成平滑的圆角边，三角形则不可以。

提示：Quad Size%参数栏内的参数确定四边形的大小作为总体布尔对象长度的百分比，该参数栏内的参数越小，模型的精度就越高(注意：参数越小，精度越高)，过小的数值虽然会形成更好的光滑效果，但会使模型变得更为复杂，导致电脑运算速度减慢，所以应根据实际情况合理地设置数值。

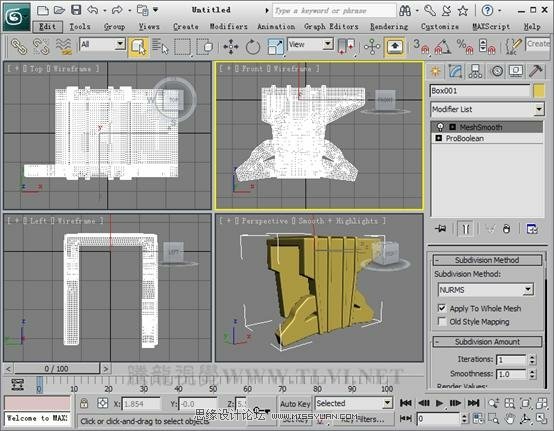

(23)为Box001对象对象添加一个MeshSmooth修改器，使对象生成光滑的圆角边。

(24)至此完成本实例的制作。
