3ds Max演示硬表面模型UV进行展开的过程(2)

第七步

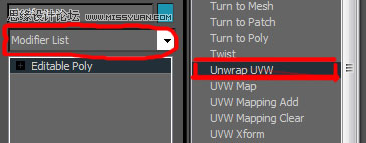

首先，我们将模型的UV进行拆分，在Modifier下拉菜单中选择Unwrap UVW。(图08)

图08

第八步

点击Parameters下的Edit按钮，弹出Edit UVWs窗口。(图09)

图09

第九步

这个窗口包含所有模型的UV信息，现在的UV布局非常乱，不知道哪里是什么。

下面我就告诉你如何将这个进行整理，并且过程非常简单。(图10)

图10

第十步

3ds Max软件有一个很好的小方法，将模型的每一个面自动拉平。 打开Unwrap UVW的下拉菜单，选择Face。(图11)

图11

第十一步

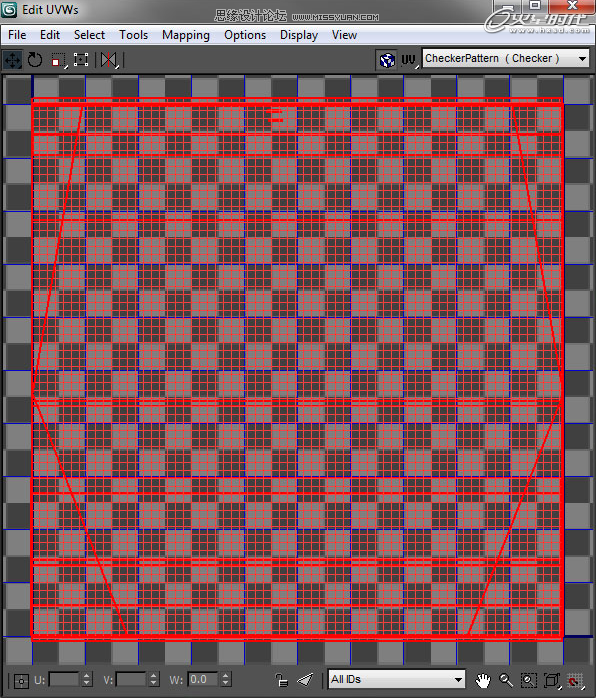

移动到Edit UVWs窗口，Ctrl + A选择所有。(图12)

图12

第十二步

下一步选择Mapping > Flatten Mapping…(图13)

图13

第十三步

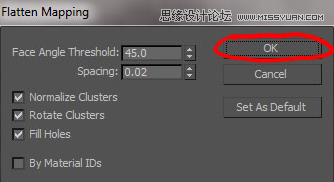

弹出Flatten Mapping窗口，在这个窗口中你可以看到几个属性，而我一般使用默认设置，点击确定 。(图14)

图14

第十四步

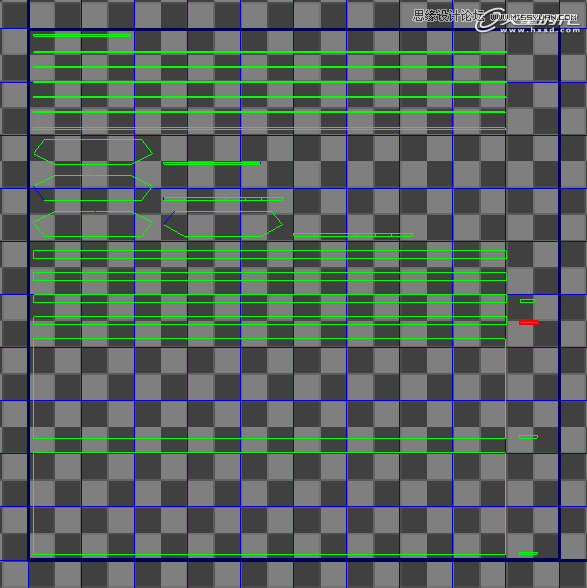

现在你可以看到UV布局，已经非常平整，并且你可以辨认模型的具体区域。这仍然不是十全十美，我们需要安排UV可以节省使用空间。(图15)

图15
