3DMAX建模教程：给苹果播放器建模

在工业产品开发设计中，快速、准确是缩短经营周期的重要因素，而采用计算机辅助设计是提高工作效率最有力的手段之一，本小节我们将用3dsmax软件来制作一个ipod造型并对其进行最终渲染表现。制作这个模型实例要使用多边形建模工具。首先创建一个简单的模型，然后通过对点、边、多边形等子对象的调节，以及进行切割、移除等操作，对模型进行细化和面的重新划分。在这个过程中最重要的是多边形的划分是否合理，在确保模型形状不变的情况下，要尽量精简模型，同时避免产生过多的三角形面。

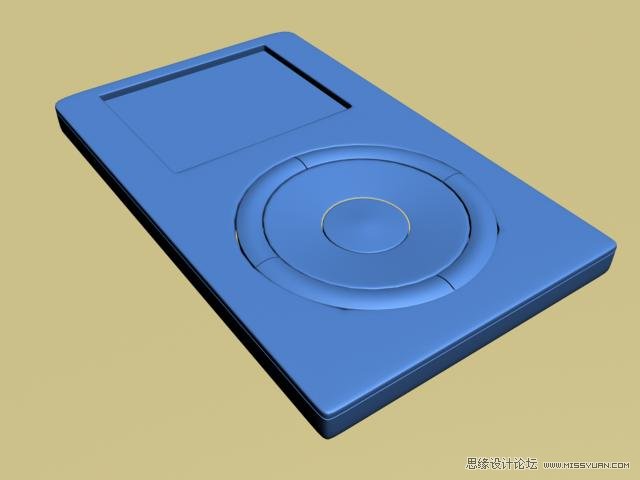

先看看最终效果

第一部分：ipod机身上表面模型的构建，操作步骤如下：

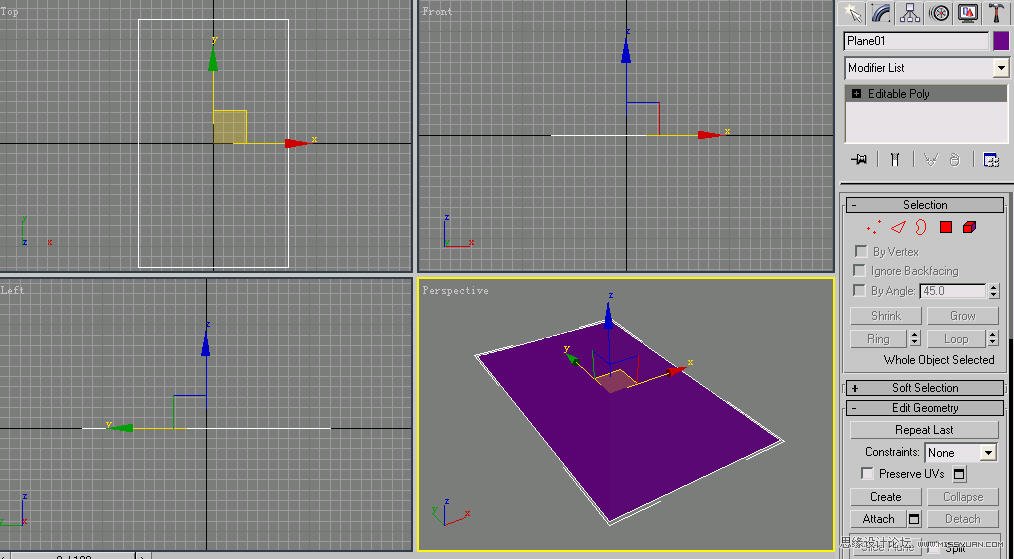

(1)在顶视图中创建一个“长度”为240，“宽度”为145,长度和宽度分段数均为1的平面模型，然后右击将其塌陷为可编辑的多边形对象，效果如图25-1所示。

图25-1 创建平面模型

(2)ipod的上表面由屏幕和操作键组成，为了将这两个组件准确的表现出来，需要有辅助对象作为参照。在顶视图中创建一个“长度”为84，“宽度”为100的矩形，并且利用对齐工具与平面进行水平对齐,下面制作屏幕时就以这个矩形作为参照。

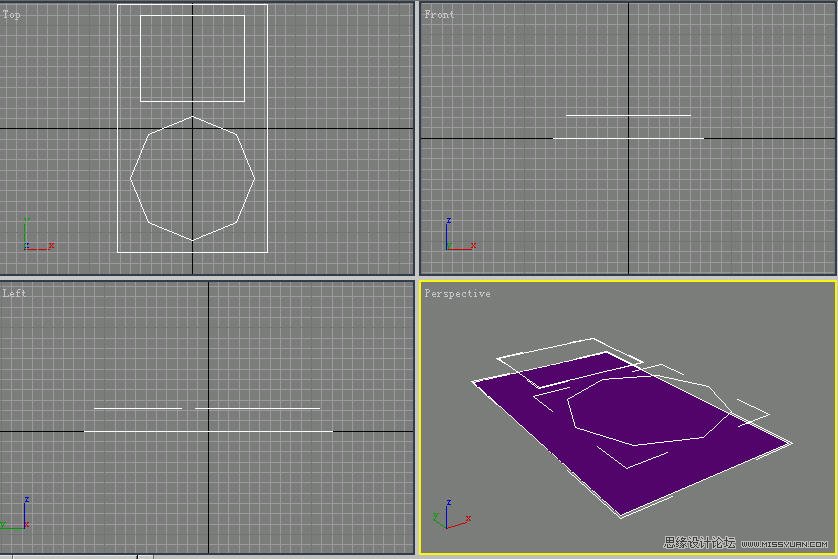

继续制作ipod操作键的参照图形。在顶视图中创建一个“Radius”为60，“Side”为8的多边形，并使其也与平面对象水平对齐，最终对齐效果如图25-2所示。

图25-2 绘制参照图形

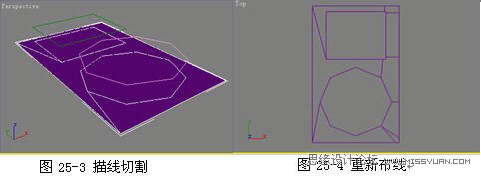

(3)单击主工具栏上的2.5维捕捉按钮，启用捕捉功能。进入平面对象的修改面板，单击“Edit Geometry”卷展栏中的“Cut”按钮，在顶视图中参照已经绘制好的矩形和多边形进行切割操作，结果如图25-3所示。

删除矩形和多边形这两个参照图形，再删除切割得到的多边形表面。现在模型表面的线条很杂乱，需要重新调节线的划分，按照图25-4所示的结果进行重新划分。

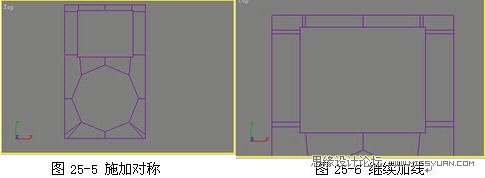

(4)进入修改面板为对象添加一个“Symmetry”修改器，得到一个左右布线对称的模型，如图25-5所示。右击该模型再次塌陷为Editable Polygon。为了在后面的细分中使屏幕的边缘更加笔直，我们需要继续进行切割，参照图25-6所示对边进行再次切割。

第二部分：屏幕的制作，操作步骤如下：

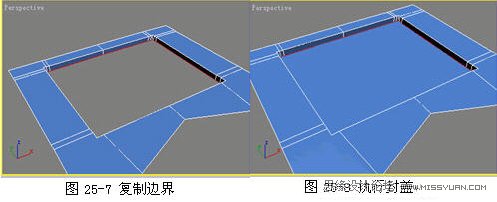

(1)激活“Border”子对象,选取屏幕的边，按住Shift键不放，在透视图中沿着Z轴向下移动边界拉出多边形，如图25-7所示。

选择拉出的多边形边界，单击“编辑边界”面板中的Cap按钮，将边界封盖成为多边形表面对象，效果如图25-8所示。

(2)激活“Polygon”子对象，选择刚才封盖所产生的多边形，单击“Edit Geometry”面板中的“Detach”按钮，在弹出的对话框中直接单击“OK”按钮，这样可以将屏幕和机身分开单独对它们进行操作。

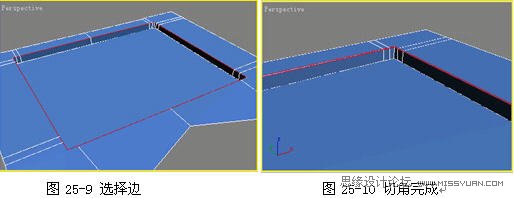

选择机身模型，激活“Edge”子级别，选择如图25-9所示的边，然后单击“Edit Edges”面板中的“Chamfer”按钮，在弹出的对话框中设置切角量为0.25，对边进行切角操作，操作结果如图25-10所示。
