3DMAX建模教程：给苹果播放器建模(2)

第三部分：操作键的制作，操作步骤如下：

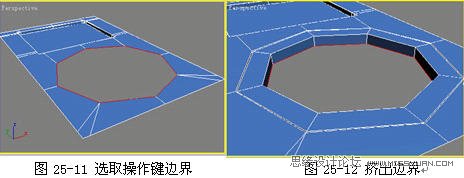

(1) 激活“Border”子对象，选取操作键的边界，如图25-11所示。

接着展开“Edit Borders”卷展栏，单击“Extrude”按钮右边的对话框，在弹出的对话框中设置值为-7，单击Apply按钮。再依次单击Apply按钮，分别将挤出量设置为0.5,7,-12和-7,最后单击“Ok”按钮对边界进行挤出操作，效果如图25-12所示。

(2)选择刚才挤出的边界，用与上一步骤同样的方法分别设置挤出量为0.5、7和-28。最后单击“Ok”按钮对边界进行挤出操作，再在透视图中将选择的边界沿着Z轴向下移动适当的距离，结果如图25-13所示。

图25-13 再次挤出

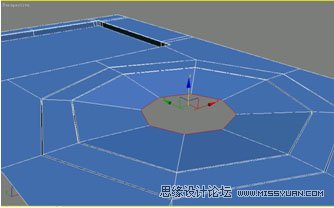

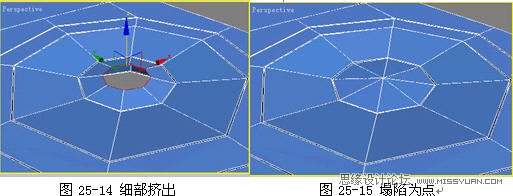

(3)保持该边界为选择状态，继续单击“Extrude”按钮进行设置，在弹出的对话框中分别设置值为[-7,1.35]，单击Apply按钮后接着设置值为[0.5,0]。再单击两次Apply按钮，分别设置“Extrusion Height”为7和-10，然后单击“Ok”按钮对边界进行挤出操作。在透视图中将选择的边界沿着Z轴向上移动适当的距离，效果如图25-14所示。单击“Edit Geometry”面板上的“Collapse”按钮，将当前边界塌陷为一个点，塌陷效果如图25-15所示。

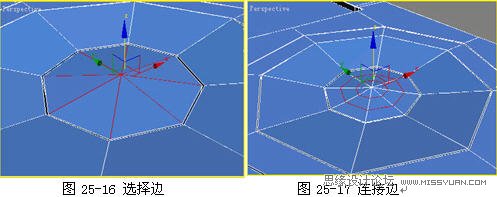

(4)激活“Edge”子层级，选择“Selection”面板中的“By Vertex”复选框，在透视图中单击上一步骤塌陷的顶点，则与该顶点相连的边都被选中，如图25-16所示。单击“Edit Edges”卷展栏中的“Connect”按钮，在弹出的对话框中设置Segments为2,在透视图中适当调节连接的边的高度，结果如图25-17所示。

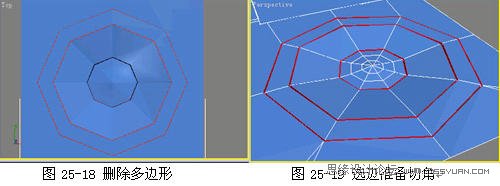

(5)激活“Polygon”子对象，删除操作键上每个按键之间连接的边，这样可以把每个按键独立出来以便单独对它们进行修改，删除后的效果如图25-18所示。再次激活“Edge”子对象，选择如图25-19所示的边，单击“Chamfer”按钮右侧的对话框，在弹出的面板中设置切角量为0.1，对其进行切角处理。

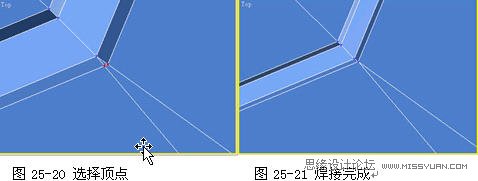

(6)因为有些点同时连接几条边，所以在切角后，需要将多出的点焊接。激活“Vertex”子级别，选择如图25-20所示的点，单击“Edit Vertices”面板中的“Target Weld”按钮，在透视图中将选中的点拖到需要焊接的点上，结果如图25-21所示。再对与该点对称位置的点做同样的处理。

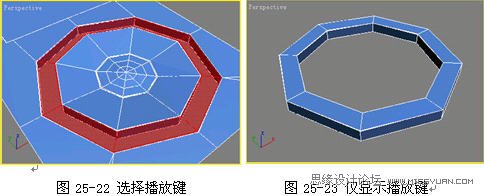

(7)激活“Element”子级别，选中操作键中间的播放键，如图25-22所示。单击“Edit Geometry”面板中的“Detach”按钮，在弹出的对话框中单击“Ok”按钮，这样可以把播放键独立出来进行编辑。为了方便操作，可以将暂时不进行修改的对象隐藏。在透视图中右击分离出来的播放键，从弹出的快捷菜单中选择“Hide Unselected”命令，使视图中只显示播放键，如图25-23所示。

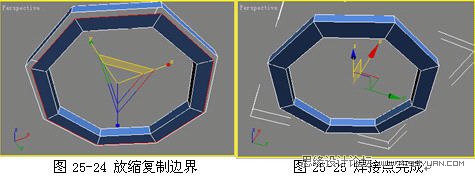

(8)播放键并不是完全封闭的，其底部是空的，所以我们需要将底部封起来。激活“Border”子级别，选择底部的边，配合键盘上的Shift键，对边界进行放缩复制，效果如图25-24所示。再激活“Vertex”子级别，将内边界中的顶点全部焊接到外边界的顶点上，封闭播放键，如图25-25所示。

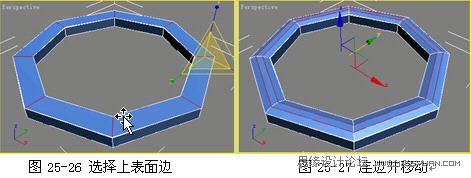

(9)选择播放键上表面的一圈边，如图25-26所示。单击“Edit Edges”卷展栏中的“Connect”按钮，在弹出的对话框中设置Segments为2,然后单击“Ok”按钮，在透视图中使用移动工具将创建出的边沿着Z轴向上移动适当的距离，效果如图25-27所示。

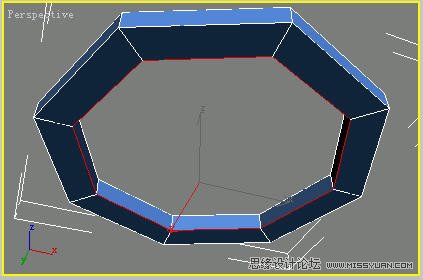

(10)选择下表面的一圈边，如图25-28所示。单击“Chamfer”按钮右边的对话框，设置切角值为0.1，对边进行切角处理以增加模型的细节。然后关闭“Edge”子级别，选中“Subdivision Surface”卷展栏中的“Use NURMS Subdivision”复选框，设置“Iterations”为3,此时模型的表面变得很光滑。

图25-28 选择下表面边

提示：如果你们在做的时候发现结果与步骤不一样，请及时将场景中没有焊接完全的点经常进行焊接一下。如果某个部分由于误操作不太正常，可以将好的部分进行对称复制之后再重新进行相关操作。

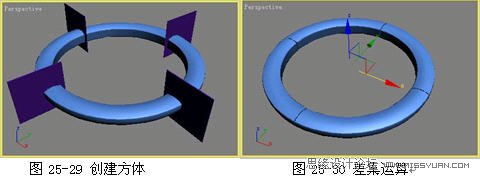

(11)为了将播放键中的4个按键分别独立出来，需要使用“Boolean”命令进行求解。在顶视图中创建一个“长度”为30，“宽度”为0.4，“高度”为30的长方体，再以播放键模型的中心为轴心旋转复制3个，如图25-29所示。将其中的一个与其它三个结合为一个整体，方便以后的布尔运算。用播放键模型一次性减掉立方体模型，最终效果如图25-30所示。

第四部分：机身盖的制作

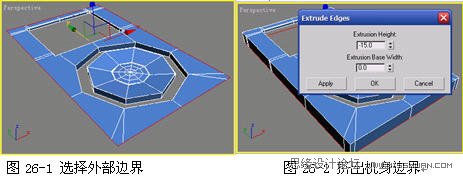

(1)在透视图中右击，从弹出的快捷菜单中选择“Unhide All”命令，显示出所有的对象。再在透视图中右击机身模型，从弹出的快捷菜单中选择“Hide Unselected”命令，使视图中只显示机身模型，如图26-1所示。

激活“Border”子级别，选择机身模型外围的边界，单击“Edit Borders”卷展栏中的“Extrude”按钮，在弹出的对话框中设置“Extrusion Height”值为-15,单击“Ok”按钮对边界进行挤出操作，得到如图26-2所示的结果。

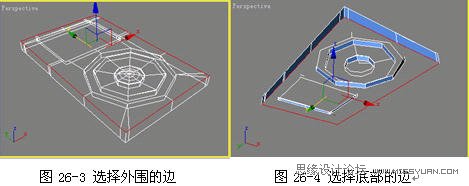

(2)激活“Edge”子级别，选择如图26-3所示的边，单击“Edit Edges”卷展栏中的“Chafmer”按钮右边的对话框，在弹出的面板中设置“Chamfer Amount”为0.6，对边进行切角处理。

再选择如图26-4所示的边界，单击“Edit Borders”卷展栏中的“Cap”按钮进行封盖。

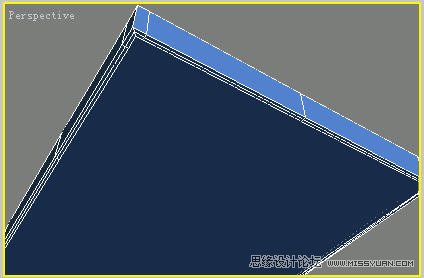

(3)激活“Polygon”子级别，选择机身底部的多边形，单击“Edit Polygons”卷展栏中的“Inset”按钮右边的对话框，在弹出的对话框中设置“Inset Amount”值为1.2,单击“Apply”按钮后再单击“Ok”按钮，结束当前的操作，结果如图26-5所示。

图26-5 插入多边形
