布局打印出图在AutoCAD中的使用

AutoCAD还为用户提供了一种打印输出图形更为方便的工作空间——布局，用户可以在布局中规划视图的大小和位置。布局实际上是一种图纸空间，它用于模拟一张图纸，用户可以创建一个或多个布局视口、标注、说明和一个标题栏，来表示图纸。另外，还可以在布局中设置不同的图纸尺寸。本例将在布局空间内按照2.5：1的出图比例，将零件图形精确输出到0号图纸上，以学习“页面设置管理器”、“视口”、“插入块”和“打印”命令的操作方法和技巧。本例打印效果如图14-72所示。

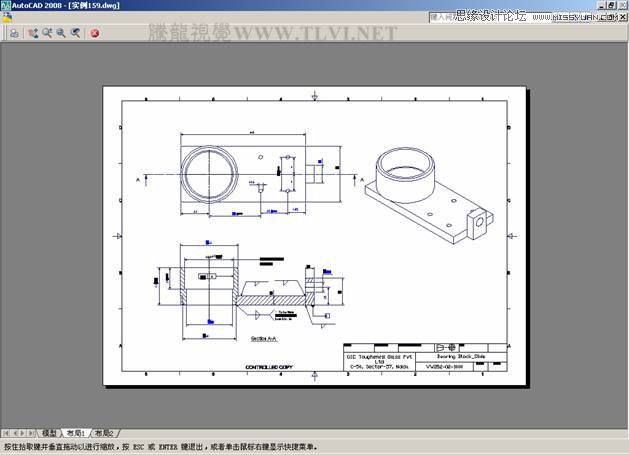

图14-72 打印效果

(1)执行“文件”→“打开”命令，打开本书附带光盘\Chapter-14\“图纸打印.dwg”文件，如图14-73所示。

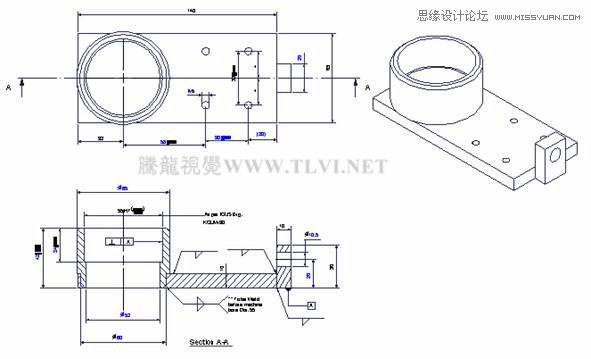

图14-73 图形源文件

(2)在绘图区域的下方单击“布局1”标签，进入“布局1”图纸空间，如图14-74所示。

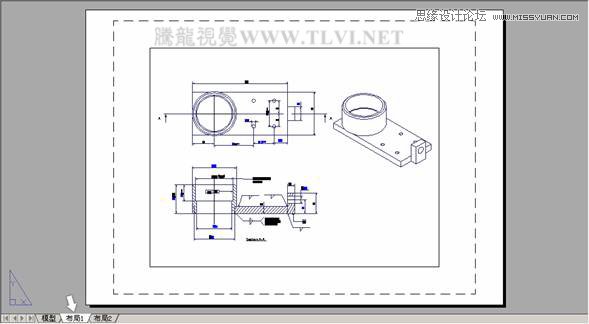

图14-74 进入“布局1”图纸空间

(3)选择系统自动产生的视口，然后按键将其删除，如图14-75所示。

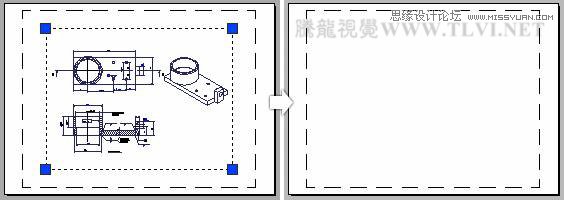

图14-75 删除视口

(4)执行“文件”→“页面设置管理器”命令，在打开的“页面设置管理器”对话框中单击“新建”按钮，在弹出的“新建页面设置”对话框中保持默认设置，如图14-76所示。

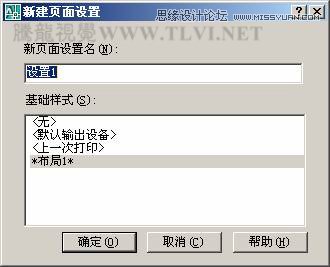

图14-76 “新建页面设置”对话框

(5)单击“确定”按钮，打开“页面设置-布局1”对话框，参照图14-77所示设置打印机名称、图纸尺寸、打印比例和图形方向等页面参数。

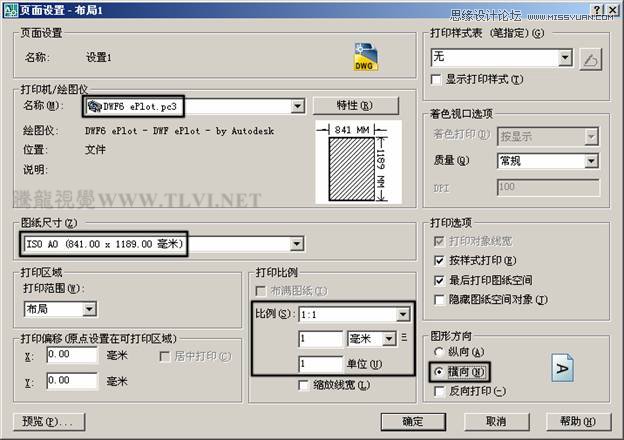

图14-77 设置打印页面

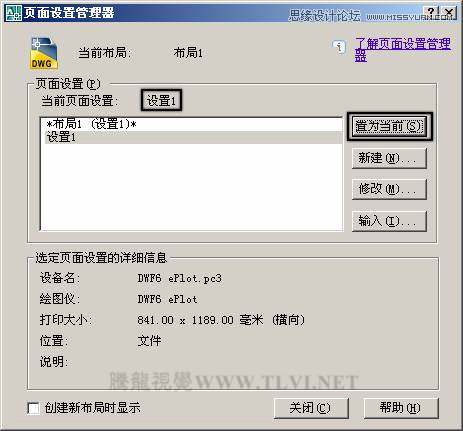

(6)单击“确定”按钮，返回到“页面设置管理器”对话框，将创建的新页面“设置1”置为当前，如图14-78所示。

图14-78 设置当前页面

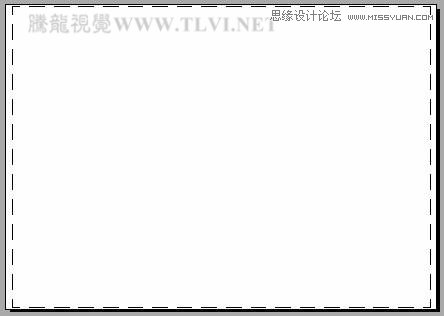

(7)单击“关闭”按钮，结束命令。图11-79所示为设置后的布局显示效果。

图14-79 当前布局效果

(8)执行“插入”→“块”命令，插入本书附带光盘\Chapter-14\“图框.dwg”文档中的图框，如图14-80所示。设置完毕后单击“确定”按钮插入此图框，效果如图14-81所示。

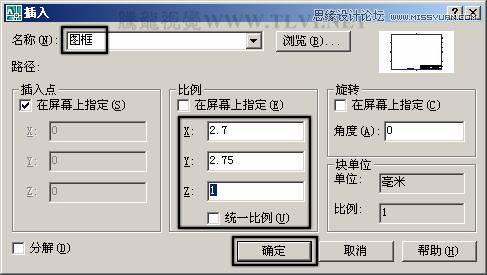

图14-80 插入图框

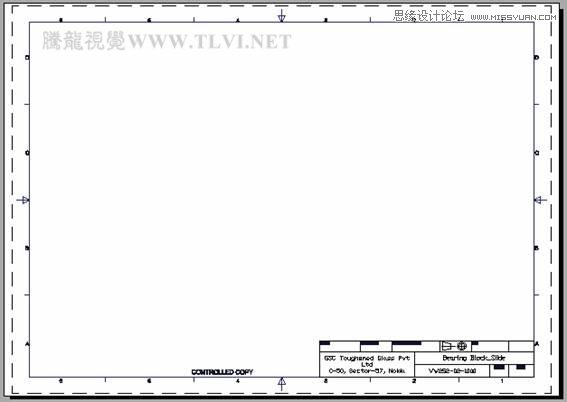

图14-81 插入图框效果
