AutoCAD基础教程：界面布局与基本概念

CAD(Computer Aided Design)是指计算机辅助设计，是计算机技术的一个重要的应用领域。AutoCAD是一款自动计算机辅助设计软件，是美国Autodesk公司为计算机上应用CAD技术

而开发的绘图程序软件包，用户可以使用它来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图形。AutoCAD现已经成为国际上广为流行的绘图工具，而AutoCAD软件使用

地.dwg文件格式成为二维绘图的事实标准格式。

教程思路

1.界面布局

2.基本概念

3.鼠标状态与对象选择

4.视图操作

一.界面布局

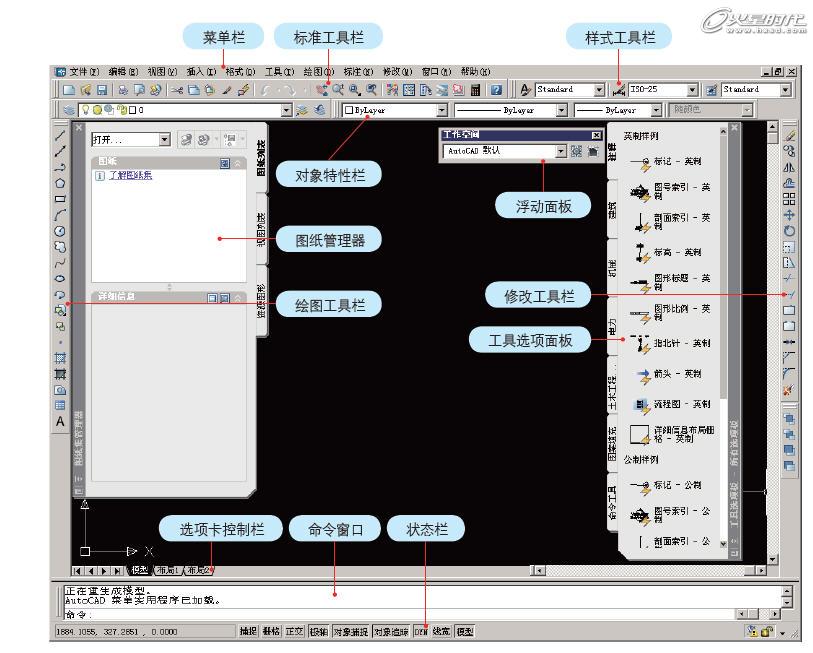

安装AutoCAD 2006后，初次启动软件后显示的默认界面如图1所示。

图1 AutoCAD 2006软件首次启动的默认界面

观察图1，图中标明了默认界面中各个基本功能面板的名称。在前期的绘图工作中，其中的一些面板是没有任何作用的，例如[图纸集管理器]和[工具选项]面板，因此可以将其关闭，将

AutoCAD的绘图区完整的显示出来。

二.基本概念

在正式开始讲解AutoCAD的基础知识以前，首先简单介绍一些AutoCAD的基本概念。

1.工作空间

工作空间是指对绘图时所使用的工具和面板的定制，即根据不同用户个人习惯定义的工作环境。

AutoCAD中的工具或命令面板众多，要定制工作空间，首先需要了解哪些工具最为常用。对于室内建模来说，在AutoCAD中使用的工具相对较少，主要使用到以下几个工具栏。

01 绘图工具——所有基础的图形，无论是矩形、圆形、线形等都由绘图工具实现，如图2所示。

图2 绘图工具栏

02 修改工具——对象的移动、旋转、缩放，甚至于镜像、偏移、阵列等操作都由修改工具实现，如图3所示。

图3 修改工具栏

03 标注工具——顾名思义，就是在图纸上进行各种文字或图形标注，如图4所示。

图4 标注工具栏

04 查询工具——用于查询和提取两点间距、封闭图形的面积、质量特性等图形相关信息，如图5所示。

图5 查询工具栏

TIPS

所有的工具栏，都可以在任何一个工具栏前端的双竖线上单击鼠标右键，在弹出的快捷菜单中选择打开。打开后的工具栏为浮动工具栏，可以将其拖曳到工作区的任意一边，当出

现虚线显示的时候释放鼠标，便成为固定工具栏。

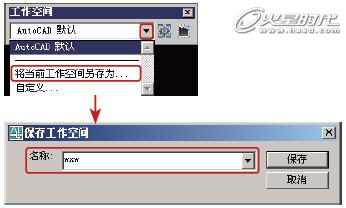

打开常用的工具栏后，根据个人习惯，将各工具栏固定在工作区的四周。对当前的工具栏布局满意后，单击[工作空间]面板上的黑色三角图标打开下拉菜单，选择[将当前工作空间另存

为...]命令，在弹出的[保存工作空间]对话框中设置工作空间的名称，单击[保存]按钮。这样自定义的工作空间便被保存下来，以后即使关闭掉部分面板或布局被改变，只要在[工作空间]面板的下拉菜单中选择前面所保存的定制，AutoCAD的界面就会恢复成个人设置的工作空间，如图6所示。

图6 定制工作空间
