AutoCAD基础教程：界面布局与基本概念(2)

2.光标显示

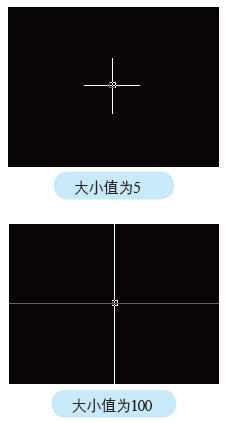

由于AutoCAD中的绘图是一项十分精确的工作，因此在AutoCAD中鼠标光标的显示也与其他软件有所不同，显示为十字形状。默认状态下光标显示为小十字，根据工作的需要，还可以将

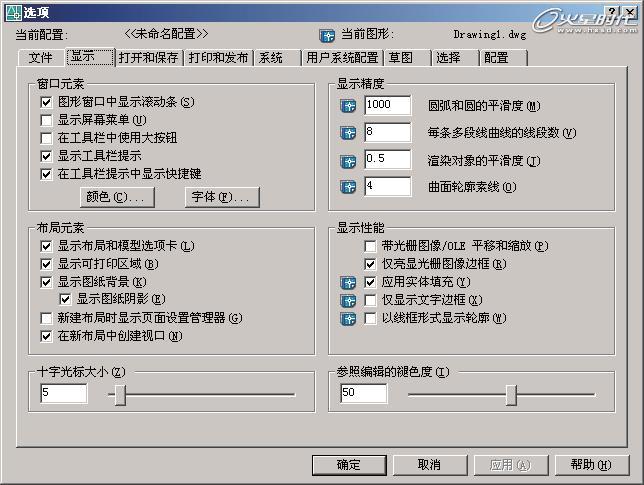

十字线往外延伸。执行菜单[工具]|[选项]命令，打开[选项]面板。在[显示]选项卡中的[十字光标大小]属性组中就可以设置十字光标的大小，如图7所示。

图7 设置十字光标大小

3.状态栏的使用

AutoCAD的状态栏，显示的是当前十字光标所在处的三维坐标和AutoCAD绘图辅助工具的开关状态，其上的所有按钮都有对应的快捷键，如图8所示。在使用的时候，压下按钮为启用状态，

抬起按钮为关闭状态。

图8 状态栏

4.工具切换与命令窗口

常用的绘图工具栏与修改工具栏上工具按钮众多，如果每次切换工具都在图标上单击选择，会大大降低绘图的效率。在实际的工作中，通常会使用快捷键进行切换，当操作熟练以后，就能

得心应手了。在AutoCAD中使用快捷键的方式与其他软件稍有不同，大部分软件的快捷键只需要直接在键盘上按下相应的按键就可以实现工具切换、打开面板或执行命令等操作。而在AutoCAD

中，则需要配合空格键使用。

以直线为例，使用时按L键然后再按空格键，就可以在绘图区进行直线绘制了。在进行操作的时候不妨观察一下位于界面下方的命令窗口，可以发现当按下L键时，相当于在命令窗口中输入了L的命令，按下空格键则相当于执行命令，如图9所示。

图9 切换直线工具

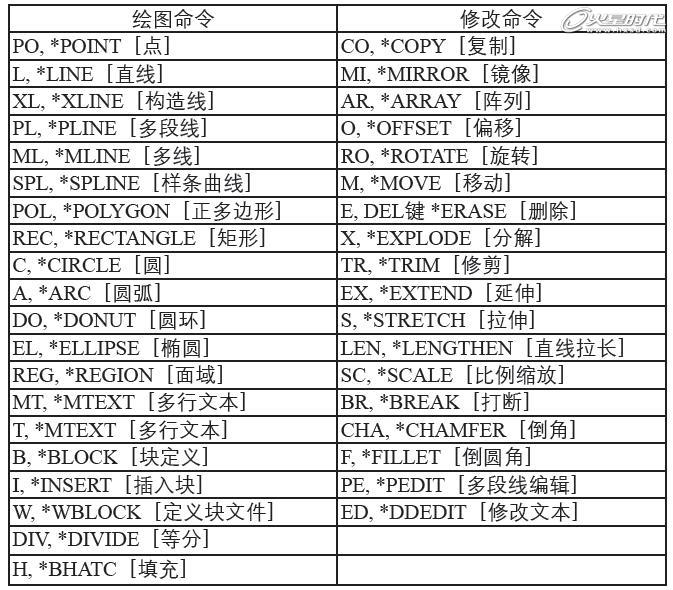

下表列出绘图工具和修改工具对应的快捷键，以供参考。

表1 绘图和修改快捷键

在绘制图形的时候，经常需要指定线的长度、圆的半径或距离的大小等，这些数值的精确输入同样可以通过命令窗口来实现。

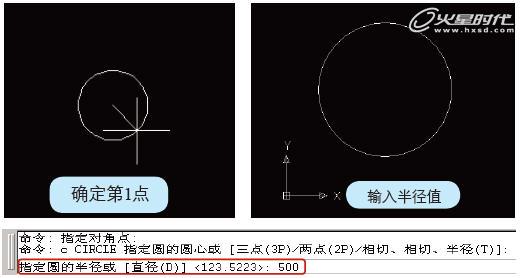

以圆为例，按下C键然后再按空格键切换到圆工具，在绘图区单击鼠标确定圆心的位置，输入一个数值，如500，按空格键，此时在绘图区中绘制出一个半径为500的圆，如图10所示。

图10 指定圆半径

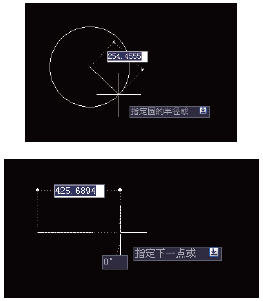

在AutoCAD 2006版本的状态栏上新增加了一个名为[DYN]的功能按钮，意思是动态输入。当按下该按钮时，前面所说的按下快捷键或输入数值的操作，会直接反映在光标右下侧的输入框中，而不是出现在命令窗口，如图11所示。如果不习惯这种方式，可以按F12键取消[DYN]的启用状态。

图11 启用[DYN]后的光标显示

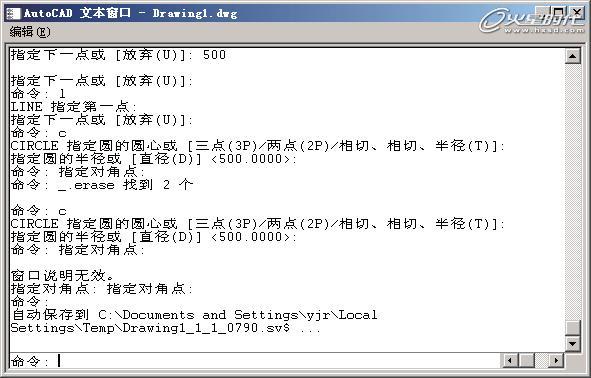

总的来说，命令窗口中提示了在AutoCAD中绘图时所有的操作及控制信息，按F2键能弹出浮动的命令窗口的文本窗口，在里面能够一目了然地查看到当前文件中曾经执行过的操作信息，如

图12所示。

图12 浮动的命令窗口
