AutoCAD基础教程：界面布局与基本概念(3)

三.鼠标状态与对象选择

本小节主要讲解在AutoCAD中进行操作时，鼠标的显示状态和对象选择的相关方法。

1.鼠标状态

在AutoCAD操作当中，鼠标光标会随着选择的命令或操作方式的不同而改变显示状态，这是在初学AutoCAD时需要留意的一个现象特征。最常见的鼠标状态可分为三种类型，分别是无命令

选择状态、绘制状态和有命令选择状态。当然，这是笔者根据使用经验总结的名称，希望能帮助读者更好地理解不同情况下的鼠标状态。

1>无命令选择状态

鼠标光标默认的十字加方格的显示状态，就是这里所说的无命令选择状态，如图13(左)所示。在该状态下，可以选择绘图区中的图形，然后执行下一步操作。

2> 绘制状态

当选择绘图工具栏上的绘图工具时，鼠标光标会变为十字显示，这就是绘制状态，如图13(中)所示。在绘制状态下，可以在绘图区精确地绘制图形。

AutoCAD中的绘制操作，基本都是鼠标的点击操作，即没有按住鼠标不放并拖曳的操作。这种操作方式简单明了，是AutoCAD另一个与其他软件不同的操作方式。

3>重复绘制

在一些绘图软件中，如果绘制了一个图形后，要重复绘制相同的图形，很简单，保持当前状态直接绘制即可。但在AutoCAD中，则需要通过单击右键选择快捷菜单中的[重复]命令，或者

按空格/回车键后，才能实现重复绘制操作。否则，鼠标光标会自动恢复成无命令选择状态;重复操作中最常用的方式是按空格键。

4>有命令选择状态

在修改工具栏上单击删除按钮或按E键，空格键，切换到删除命令，鼠标光标会变为方格显示，如图13(右)所示。这就是本文所说的有命令选择状态，意思是当前的鼠标上带着[删除]的命令。

在该状态下，在绘图区中框选图形后，选中的图形会呈现虚线显示，此时只要按空格键进行确定，这些选中的图形就会被删除。如果要继续删除对象，只需按空格键，重复选择对象，并再

次按空格键确认操作即可。

Note

在AutoCAD的编辑和修改中，可分为两种操作顺序。以删除操作为例，一种是先在绘图区选择对象，然后单击删除命令;另一种是先切换到删除命令，然后选择对象，按空格键确定。这两种方式的操作结果相同，可以根据个人使用习惯来进行选择。

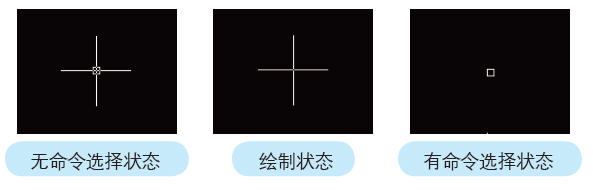

图13 鼠标状态

2.对象选择

在AutoCAD中有多种选择方式。在命令窗口中输入\S，然后按空格键，会在命令窗口中列出AutoCAD所有选择对象的方式，如图14所示。对于室内建模来说，不会使用到这么多的选择方式，下面简单介绍几个较为常用的选择方式及其使用技巧。

图14 CAD中的各种选择方式

1>点选

点选，就是点击选择。仍然以删除命令为例，在绘图区中绘制几个图形，按E键及空格键切换到删除命令，在其中一个对象上单击鼠标将其选中，然后继续单击另一个对象，会发现当前进

行的是加选操作，上一个对象的选择并没有被取消，此时按下[空格]键，选中的对象就会被删除。

加选是AutoCAD默认的对象选择方式。如果要减选对象，只要配合Shift键，并点击对象即可。

2>框选

框选是AutoCAD中一个比较重要的操作，他可以分为两种方式。

01 按住左键，自左往右方划动鼠标进行选择，画出的选择区为蓝色实线矩形显示，此时只有被蓝色矩形完全包围的对象才能被选中，这种选择方式称为窗口选择，如图15所示。

图15 框选方式1

02 按住左键，自右往左方划动鼠标进行选择，画出的选择区为绿色虚线矩形显示，此时只要与绿色矩形有任意重叠部分的对象都能被选中，这种选择方式称为交叉选择，如图16所示。

图16 框选方式2

3>栏选

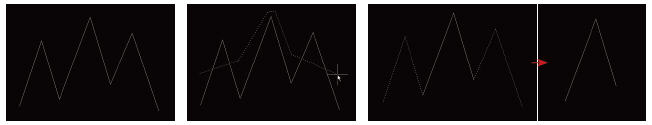

栏选是指在提示选择时输入F 命令，然后在绘图区中绘制一根栏选的线。同样以删除命令为例，在绘图区中绘制一根线，如图17(左)所示。切换到删除命令，在命令窗口中输入F，然后在绘图区中绘制一根线如图17(中)所示，此时可以看到只要与栏选选发生交叉的线段都变成虚线的选中状态，按[空格]键就可以将其删除，如图17(右)所示。

图17 栏选操作

四.视图操作

在上一小节了解了鼠标状态和基本的对象选择方式后，本小节将来讲解AutoCAD的视图操作技巧。

配合练习用的AutoCAD文件请参考配套光盘“DVD03\附录CAD\dwg\客厅1.dwg”文件。

默认状态下，AutoCAD提供了4个关于视图操作的工具，但在实际工作当中，会使用快捷键进行操作。

[Z]→[空格]——局部放大

输入该命令后，会切换到局部放大方式。此时在绘图区进行框选，就能够放大该选区。

[Z]→[空格]→[A]→[空格]——显示全部

输入该命令后，视图中显示的是全部的绘图区大小。

[Z]→[空格]→[E]→[空格]——显示全图

输入该命令后，视图中显示的是所有的图形对象。

[Z]→[空格]→[空格]——实时缩放

输入该命令后，鼠标光标会变为显示，在视图中按住鼠标左键并拖拽，可以对视图进行实时缩放。

TIPS

在视图中拨动鼠标滚轮也可以缩放视图，但执行的是级别式的缩放;而实时缩放执行的则是平滑缩放。

[按鼠标中键并拖拽]——平移视图

该操作等同于图标的作用

[Z→空格→P→空格]——返回上一个视图

某些时候进行了错误的视图缩放操作，如果想返回到上一个视图显示，可以使用该命令。它等同于图标的作用。

Ctrl+Z——撤销

使用快捷键Ctrl+C也可以撤销视图操作，但与命令不一样的是，撤销后的视图不一定会返回到上一步的视图显示大小。

至此，AutoCAD的界面布局、基本概念、鼠标状态与对象选择、以及视图操作命令介绍完毕。

本教程完
