AutoCAD中从模型空间中打印输出的操作(3)

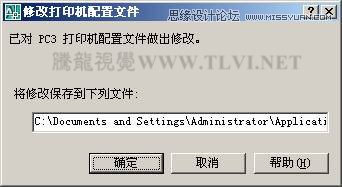

(10)单击“完成”按钮，返回到“绘图仪配置编辑器-DWF6 ePlot.pc3”对话框，单击“确定”按钮，这时将弹出“修改打印机配置文件”对话框，如图14-67所示。单击“确定”按钮，将修改后的图纸尺寸应用到当前设置。

图14-67 “修改打印机配置文件”对话框

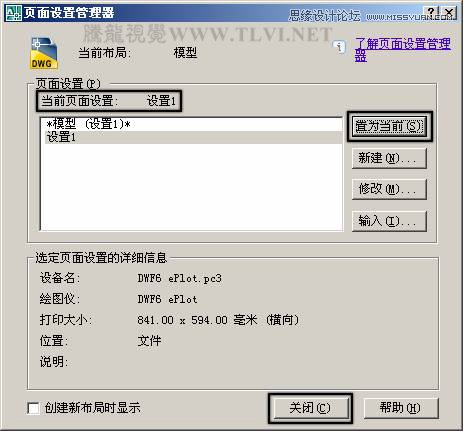

(11)在“页面设置-模型”对话框中，单击“确定”按钮，返回到“页面设置管理器”对话框，在该对话框中将刚创建的新页面“设置1”置为当前，如图14-68所示，同时单击“关闭”按钮关闭对话框。

图14-68 设置当前页面

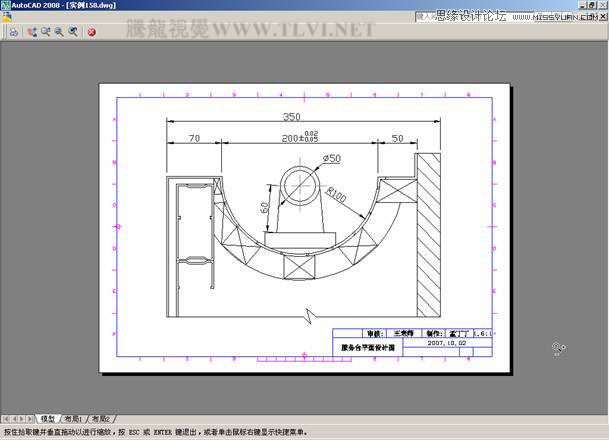

(12)执行“文件”→“打印预览”命令，将对当前图形进行打印预览，结果如图14-69所示。

图14-69 打印预览

(13)单击工具栏中的

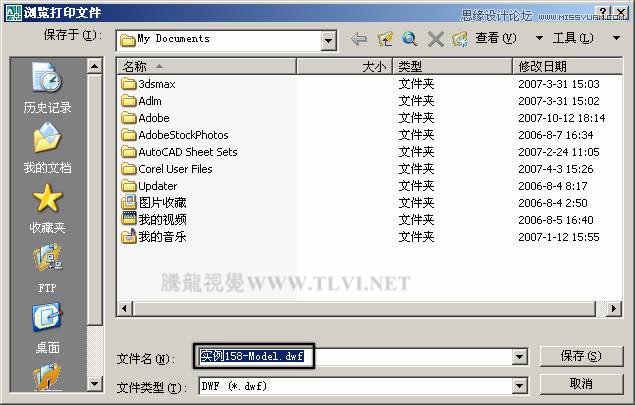

“打印”按钮，将打开“浏览打印文件”对话框，如图14-70所示。在该对话框中设置打印文件的保存路径及文件名称。

图14-70 保存打印文件

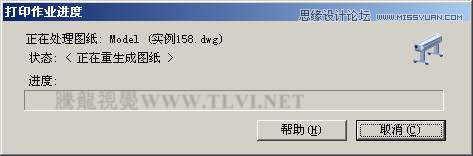

(14)单击“保存”按钮，系统将弹出“打印作业进度”对话框，如图14-71所示。等此对话框关闭后，打印过程即可结束，如果此时打印机处于开机状态的话，即可将该平面图输出到1号图纸上。

图14-71 “打印作业进度”对话框

(15)执行“文件”→“另存为”命令，将当前图形另命名存储为“实例158完成.dwg”。
