3Dmax制作3D版霸王别姬实例解析

霸王别姬的故事相信大家都很熟悉了，我本人对这个故事也十分着迷，所以就萌生出了把它做成CG形式的想法。制作时我把大部分时间精力放在了人物身上，而场景和道具的处理则相对简单，不过最终的效果依然达到了我的预期目的。希望大家能喜欢这幅作品。

作者：余刚强

设计人物姿态与造型

场景设定在营帐里，这里的剧情跟京剧《霸王别姬》类似，项羽在九里山遭受十面埋伏，难以突围，深夜和虞姬在帐中饮酒，虞姬知道这一次项羽绝难脱身，于是自刎殉情。

我想要着重表现的是人物在这一瞬间的状态，所以对于整个场景设计的比较简单。在画面里出现的物件应该有灯台、酒杯、桌子和地毯等。为了确定人物的身体姿态我绘制了一些草图以供选择，最终采用了虞姬躺在地上、项羽半蹲的姿态。

对于历史人物的相貌外形，每个人心中都会有自己的定义。我想要整个作品表现出一种比较接近历史的感觉，所以人物的设计不会花哨复杂。我参考了一些文物照片和影视剧中的服饰来进行设计。

搭建简单场景

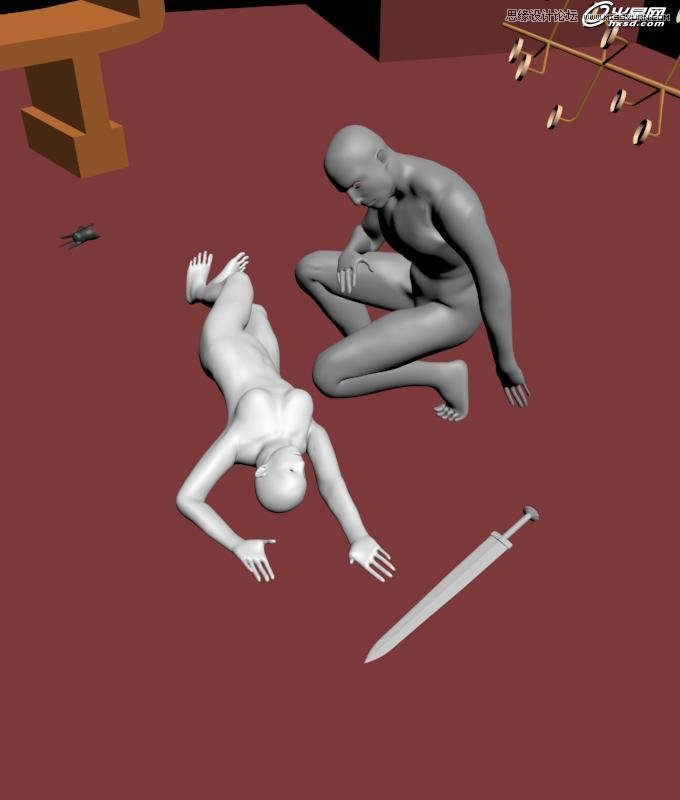

根据设计草图搭建出一个简单的场景，先做出用作预览的3D草稿，在这个步骤来确定道具的摆放、摄像机的角度等，以决定画面构图。

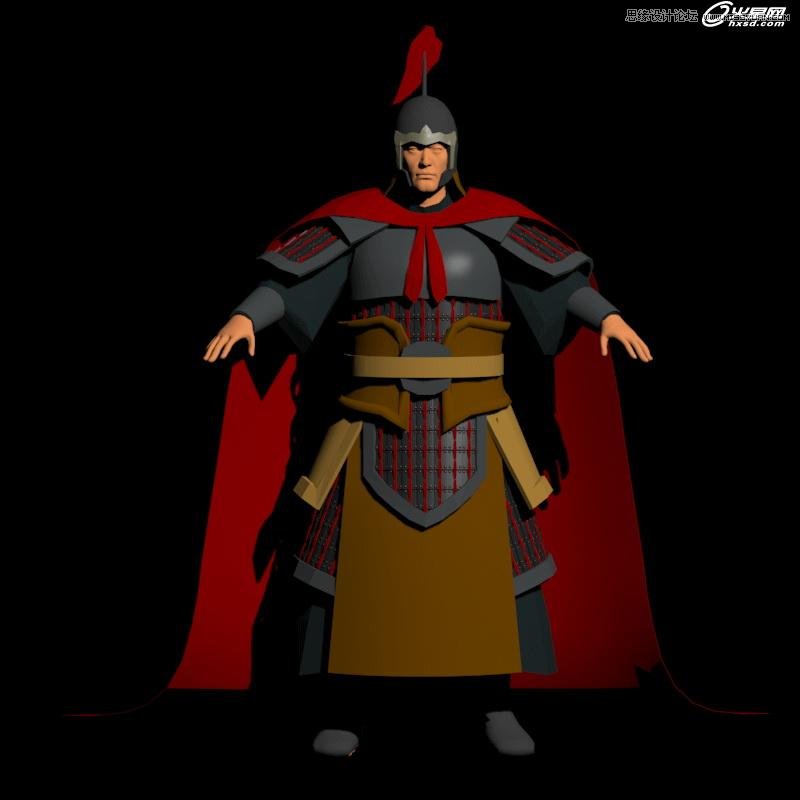

前面的人物设定只是一个草图，而项羽的盔甲是作品中相对复杂又重要的部分，所以我先做了一个简单的T-POSE模型让项羽的形象更加具体一些，方便后面的进一步制作。

制作基础模型

首先制作的是具有大型和基本结构的粗模，这个模型是用来拓扑的，不需要有UV和各种细节。ZBrush里的Dynamesh功能在这个过程中会非常有用，只要用笔刷对模型的造型进行调整之后点击Dynamesh按钮，ZBrush会以当前造型为基础重新计算布线，把模型网格变成平均分布的四边形。

以球形，立方体等任意基本模型开始，逐渐调整成自己想要的造型，雕刻出基本结构作为粗模。

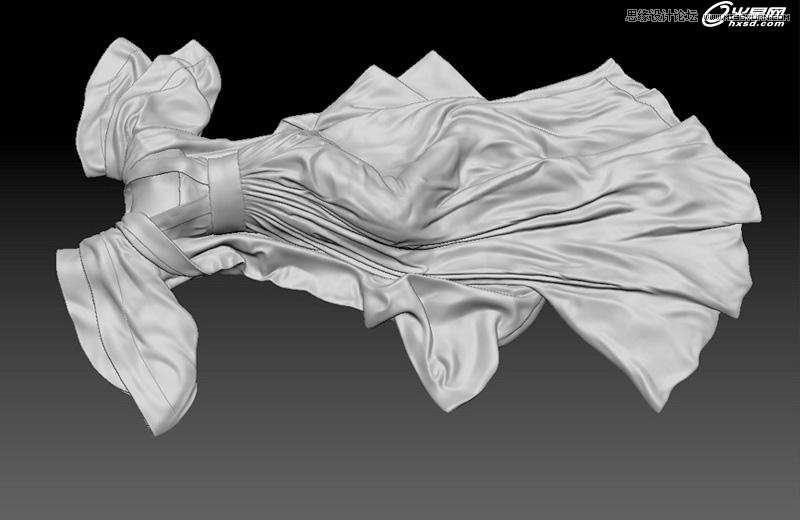

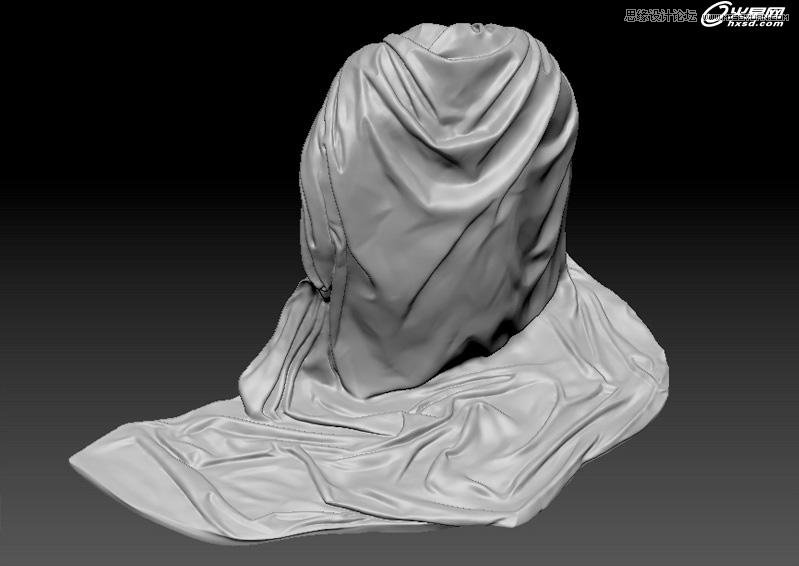

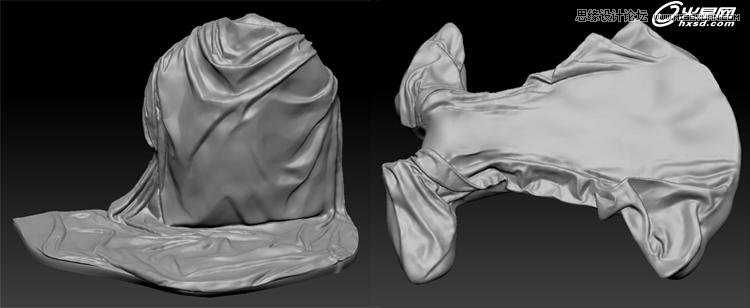

雕刻布料时多参考一些实物照片和图片，尽量做到造型自然，

对制作完的粗模进行拓扑得到拥有合理布线的低模，拓扑的方法有很多这里就不细讲了。把低模的UV拆分好之后就可以进入到下一步的高模的制作。

盔甲和金属物件

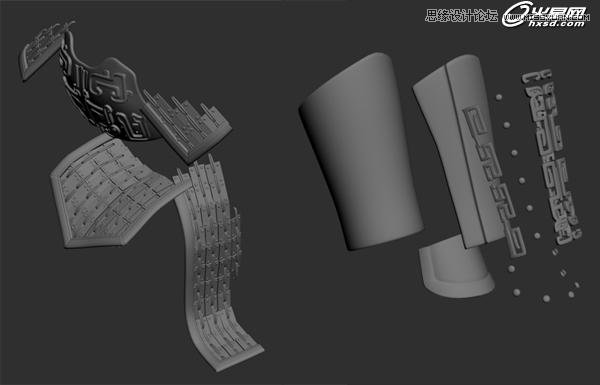

所有金属物件的基础模型都是直接在3ds Max中创建的。护腕、肩甲、胸甲以及剑柄上的花纹使用了单独建模的方法制作。裙甲弯曲的效果是手动摆放出来的。

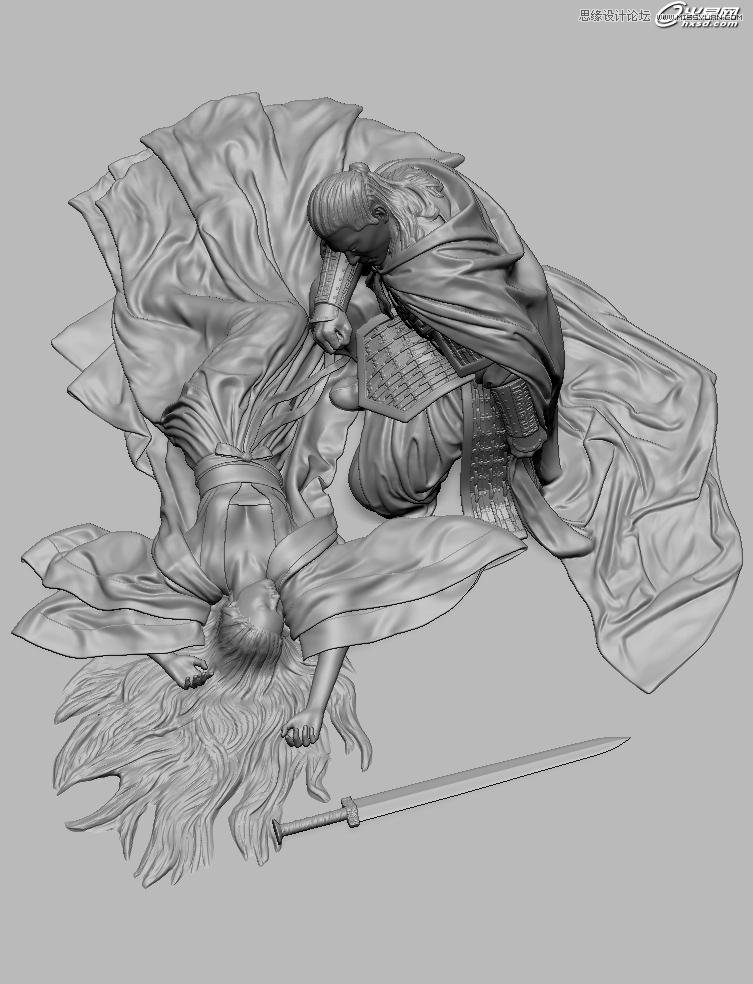

制作高模

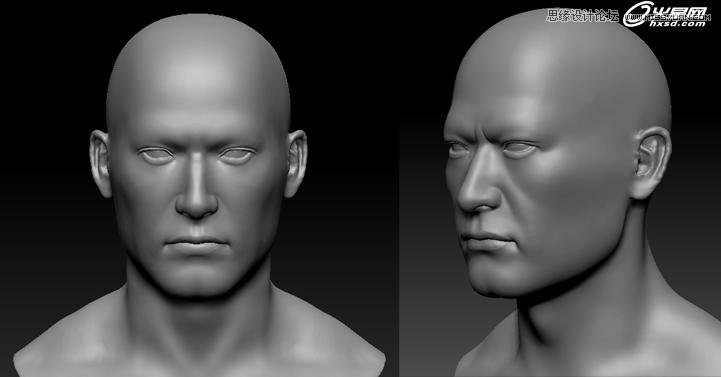

把分好UV的低模导入到Zbrush中进行雕刻，雕刻从整体到局部逐渐深入，直到最细小的细节。常用的笔刷有：Standerd，ClayBuildup，Move，Flatten，Pinch，Inflat。这里主要是靠笔刷之间相互配合，通过反复调节笔刷大小和力度基本可以完成全部结构和细节的雕刻。雕刻时注意褶皱之间的大小、深浅、方向等因素的变化。

材质与贴图

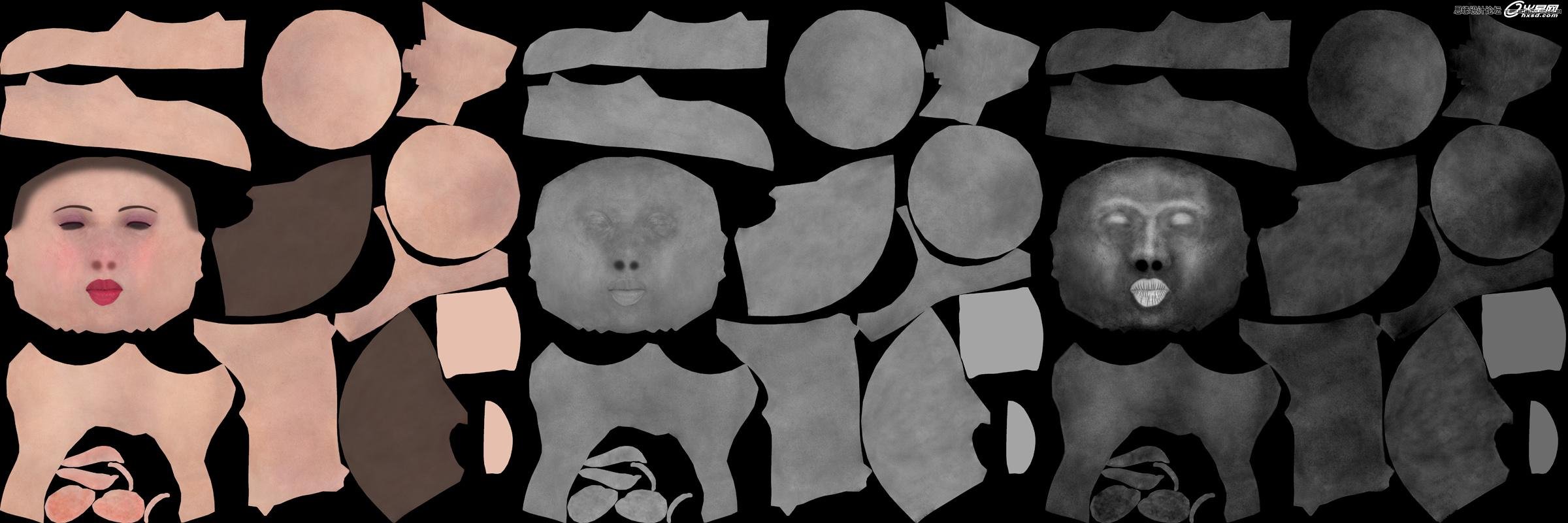

关于人物皮肤的贴图，我先使用了ZBrush的投射贴图功能得到一个基本的贴图，然后进入Phptpshop中修掉高光和阴影，把贴图尽量修平，再加上颜色变化和血管等细节。其他的布料、金属等贴图则是直接在Photoshop中制作而成的。

刺绣和地毯

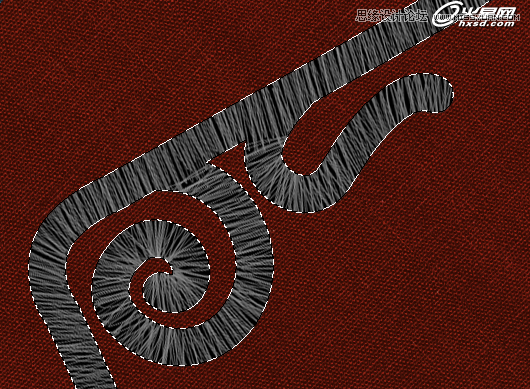

衣服上的刺绣花纹都是使用贴图来表现三维，这个步骤在Photoshop中进行。使用选区把花纹的部分选中(选区A)，按Ctrl+H隐藏选区，新建图层，使用1像素、柔边、带压力、不透明的画笔来绘制刺绣上的细线，这个过程需要有耐心，画的越细致最后的效果就越好。控制压感笔的力度绘制出透明度不一样的线条来表现刺绣线的层次，线条之间要留出距离以免混成一团，画完一层后可以选取稍暗或稍亮的颜色再绘制较稀疏的一两层，使线的层次更加丰富。画的时候要注意随着花纹的走势改变刺绣线的方向。绘制完成的图案作为Diffuse贴图使用。

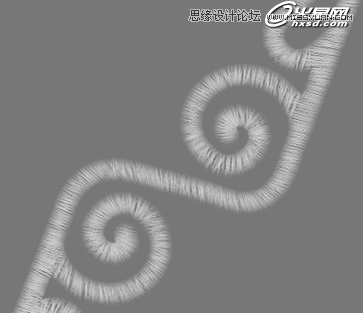

制作刺绣的Bump贴图还要用到前面的选区A，按下Ctrl+Shift+I反选，然后给选区羽化3像素，复制刺绣线图层，按下Delete删除像素，这时刺绣线边缘会有虚化的效果，这个图层作为刺绣线的Bump贴图使用。它可以表现出刺绣图案“边缘低、中间高”的效果。Specular贴图直接使用Diffuse转化即可得到。
