Photoshop详细解析钢笔工具的高级使用技巧

在我初学UI的时候，临摹了很多作品，每次临摹基本都可以分为两个步骤，第一步是用钢笔工具和形状工具把物体勾勒出来，第二步是往形状上填充颜色，然后加一些渐变或者投影。在填充颜色和细节的时候是很享受的，但是在勾轮廓的时候总是很崩溃，画出来的曲线总是不流畅，也不知道问题出在哪里，其实就是钢笔工具没有掌握好。

后来看到一篇外文文章，写的是在Illustrator中使用钢笔工具的技巧，才明白了怎样才能用钢笔工具画好曲线，今天结合那篇文章加上我的感悟来聊一聊 UI 设计中的难点，钢笔工具。

准备工作，勾选橡皮带工具

I Design With Code by Chris Gannon

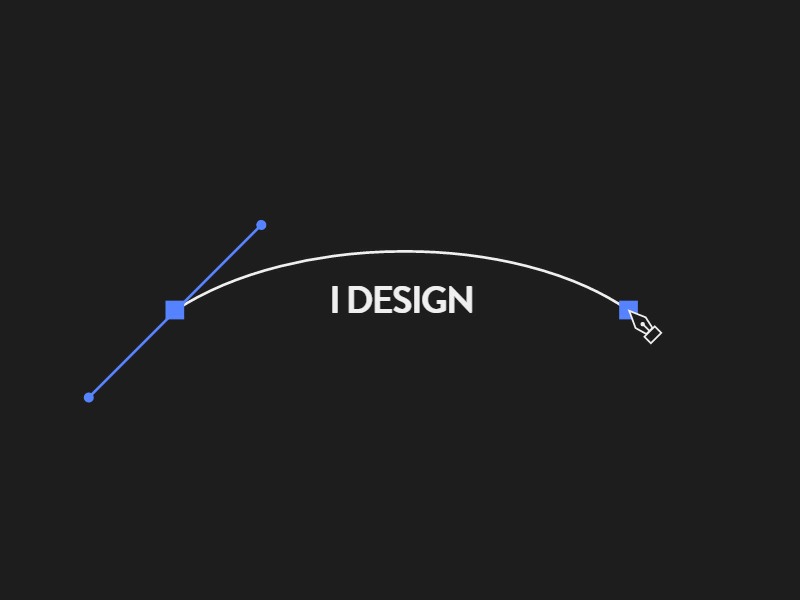

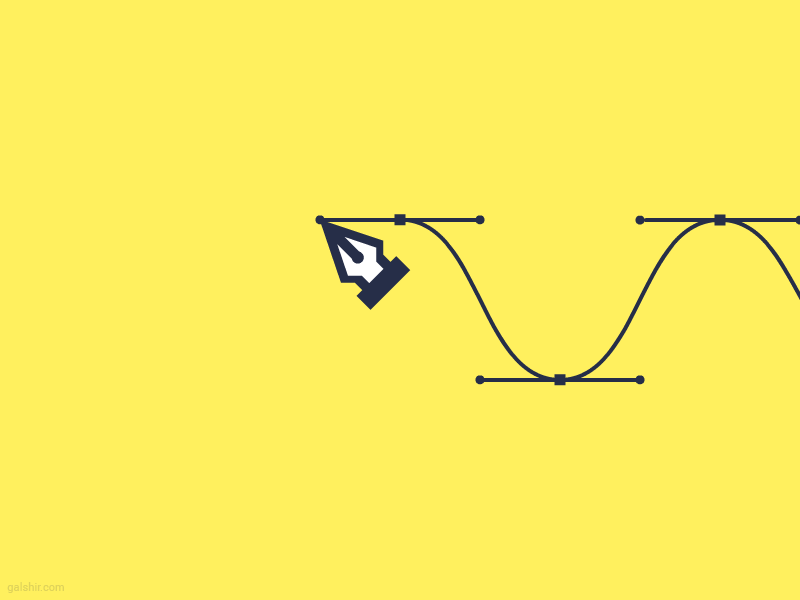

钢笔工具大家应该都很熟悉了，中间一个节点，两边两个手柄，调节手柄的方向可以控制曲线的走向，调节手柄的长度可以控制曲线的弧度。上面的动效设计表达的就是这个意思。

在使用钢笔工具的时候有个能帮助我们的选项，叫橡皮带，勾选上以后，曲线会随着鼠标移动，方便我们预览曲线的走向，看下图，在图片最右边，点击齿轮勾选上：

节点手柄方向和位置是画好曲线的关键

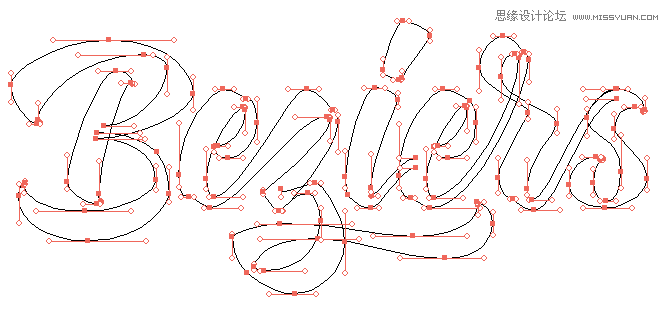

接下来就要开始用钢笔工具画曲线了，在画以前我们可以看看高级 UI 设计师们是怎么处理曲线的节点的，看下面两张图：

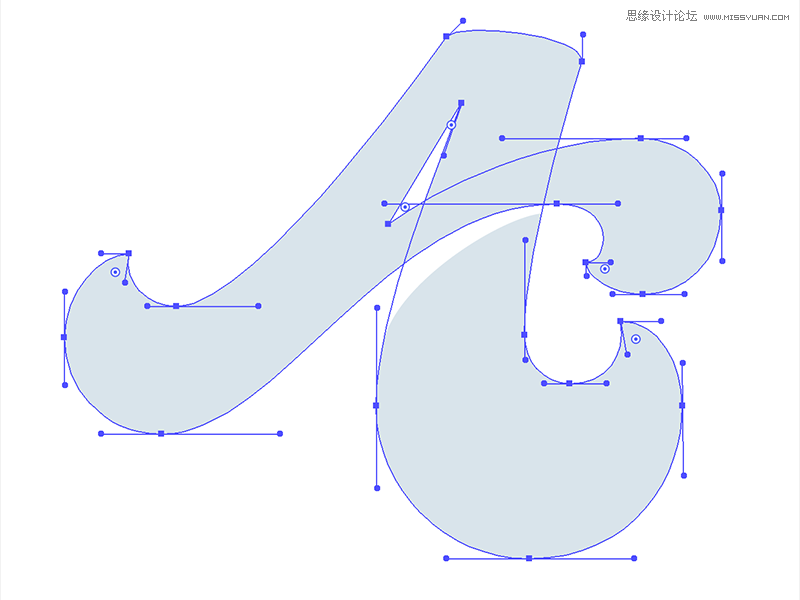

从图片里我们能发现，这些节点的方向都是有规律的，都遵循了一种秩序，第一个规律是：除了曲线结束的角，所有节点的手柄不是水平的就是垂直的，具体情况要根据曲线的走向，如果曲线横着走，手柄方向就水平，如果竖着走，方向就垂直。第二个规律看下面的两张图：

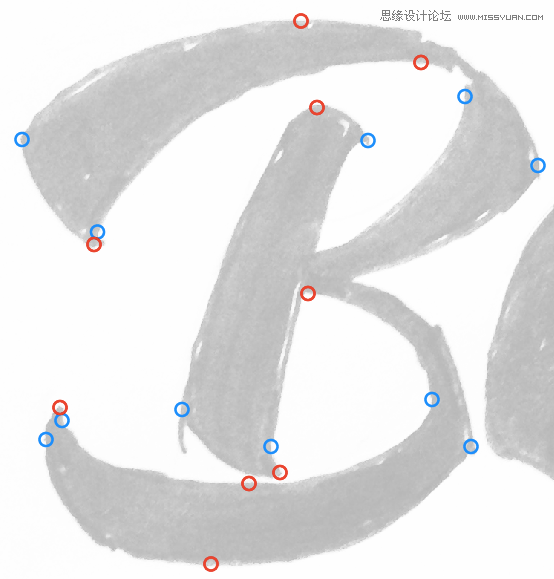

图片中红色的圈代表水平的节点，蓝色的圈代表垂直的节点，从图片里可以看出，不仅仅是手柄的方向有规律，节点的位置也是有规律的，第二个规律就是：所有的节点都在曲线的 “最” 外侧或者 “最” 内侧。简单得说就是如果曲线是凸出来的，节点就放在最凸的那个地方，如果节点是凹进去的，节点就要放在最凹的那个地方。掌握了这两个规律就可以轻松画出完美的曲线了。
