Photoshop绘制立体逼真的拟物仪表盘图标(5)

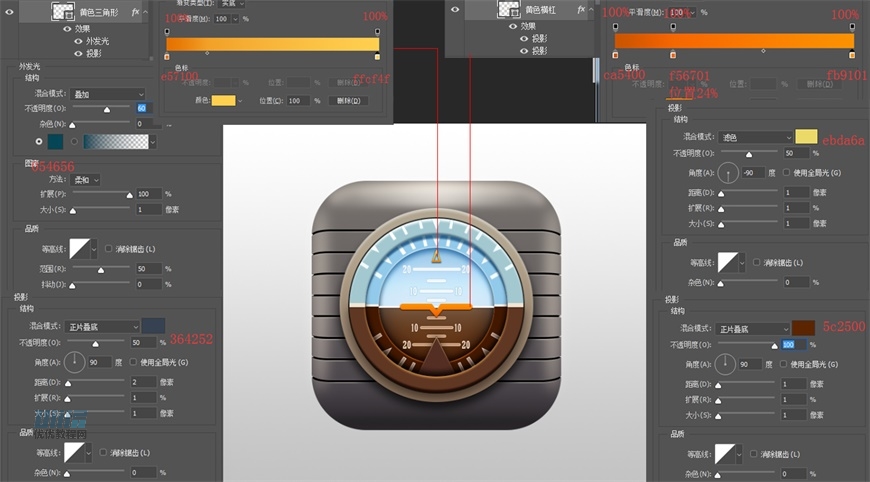

步骤 17

使用多边形工具通过布尔运算制作上方黄色三角形，添加图层样式，使用矩形工具和钢笔工具制作中间黄色横杠，添加图层样式;

【黄色三角形】

渐变#e57100~#ffcf4f

外发光：混合模式叠加，不透明度60%，#054656，大小1px，范围50%

投影：混合模式正片叠底，颜色#364252，不透明度50%，角度90，距离2px，扩展1%，大小1px

【黄色横杠】

渐变#ca5400~#f56701~#fb9101，位置0%~24%~100%

投影1：混合模式滤色，颜色#edba6a，角度-90，不透明度50，距离1px，扩展1%，大小1px

投影2：混合模式正片叠底，颜色#5c2500，角度90，距离1px，扩展1%，大小1px

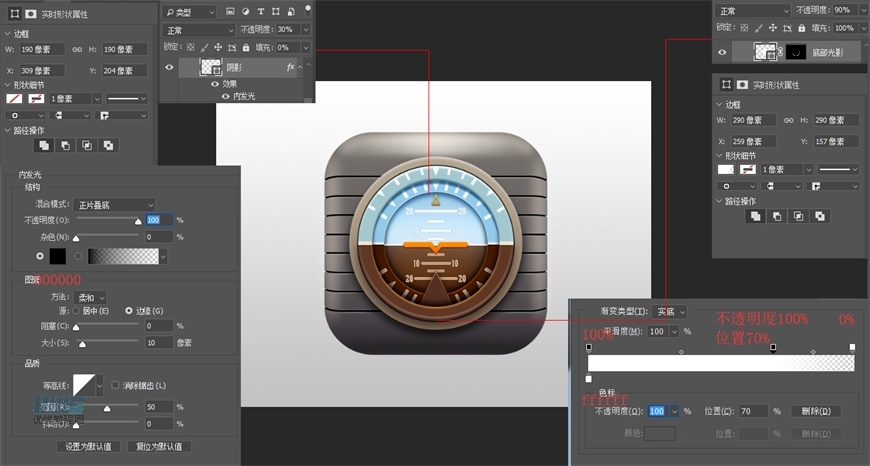

步骤 18

使用椭圆工具给中间圆圈再加一层阴影效果，结合布尔运算和蒙版给外圈加一层反光效果;

【阴影】

直径190px

内发光：混合模式正片叠底，颜色#000000，大小10px，范围50%

【底部光影】

直径290px

渐变：颜色#ffffff，不透明度100%~100%~0%，位置0%~70%~100%

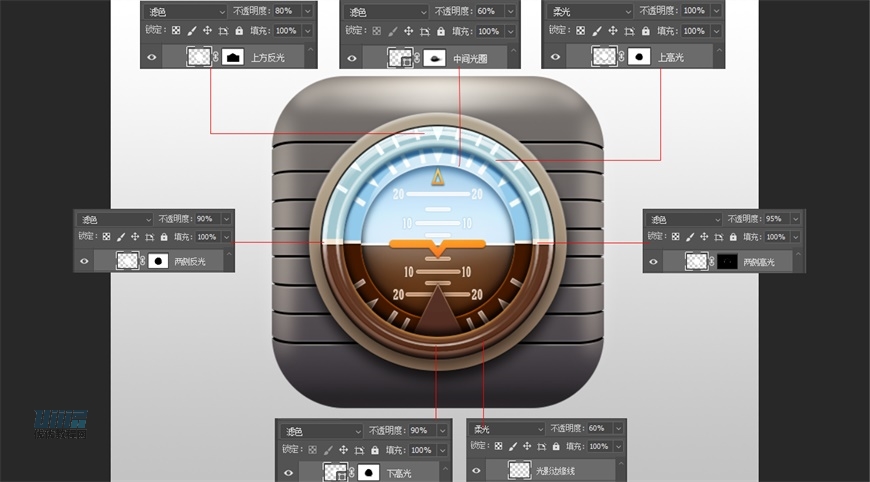

步骤 19

使用椭圆工具再结合布尔运算或蒙版分别一一制作仪表盘的高光、反光;

【上方反光】混合模式滤色，不透明度80%

【中间光圈】混合模式滤色，不透明度60%

【上高光】混合模式柔光

【两侧反光】混合模式滤色，不透明度90%

【两侧高光】混合模式滤色，不透明度95%

【下高光】混合模式滤色，不透明度90%

【光影边缘线】混合模式柔光，不透明度60%

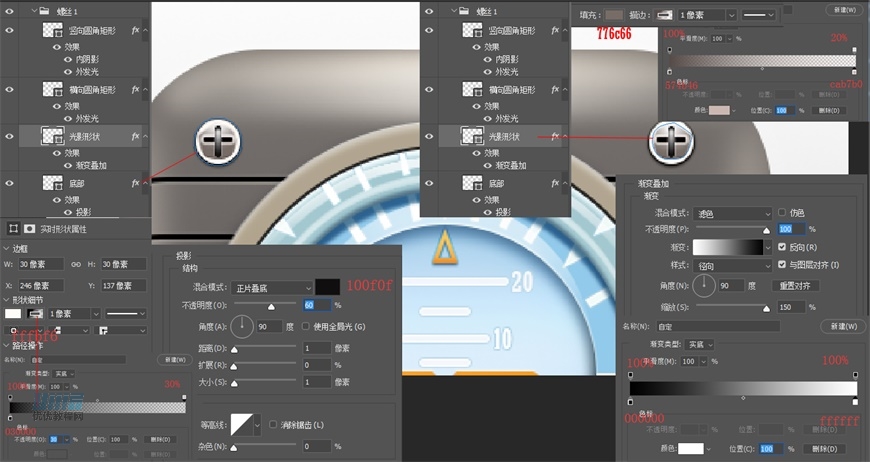

步骤 20

使用椭圆工具和钢笔工具绘制螺丝底部和光影范围，使用矩形工具绘制螺丝的十字凹槽，并添加图层样式。上方螺丝做完一个再复制一个，下方同理制作一个然后复制。

【螺丝底部圆圈】

直径30px

填充颜色#fffbf6，描边大小1px，描边颜色#030000，描边不透明度100%~30%

投影：混合模式正片叠底，颜色#100f0f，不透明度60%，角度90°，距离1px，大小1px

【螺丝光影形状】

用钢笔工具勾勒光影范围(直接椭圆工具画圆也可以)

填充颜色#776c66，描边大小1px，描边颜色#574b46~#cab7b0，不透明度100%~20%

渐变叠加：混合模式滤色，不透明度100%，渐变颜色#000000~#ffffff，不透明度100%，样式径向，角度90°，缩放150%

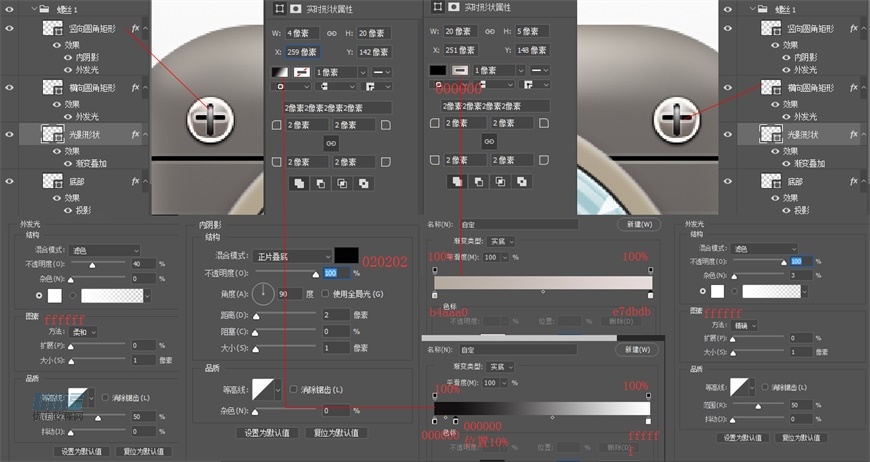

【竖向圆角矩形】

宽4px，高20 px，圆角大小2 px

填充渐变颜色#000000~#ffffff，不透明度100%

内阴影：混合模式正片叠底，颜色#020202，不透明度100%，角度90°，距离2 px，大小1 px

外发光：混合模式滤色，颜色#ffffff，不透明度40%，大小1 px

【横向圆角矩形】

宽5 px，高20 px，圆角大小2 px

填充颜色#000000，描边大小1 px，描边颜色#b4aaa0~#e7dbdb，不透明度100%

外发光：混合模式滤色，颜色#ffffff，不透明度100%，杂色3 %，大小1 px
