使用CorelDRAW为对象填充图案

“图案填充”类似往墙上贴壁纸的效果，可以选择双色、全色或者位图3种类型的图样进行平铺填充。在对对象填充图案前，首先简要了解各图案填充属性的特点。双色图样填充仅仅包括选定的两种颜色。全色图样填充则是比较复杂的向量图形，可以包括线条和填充。位图图样填充是一种位图图像，其复杂性取决于其大小、图像分辨率和位深度。接下来将通过实例的操作，从而使读者掌握图案填充的操作方法和应用技巧。

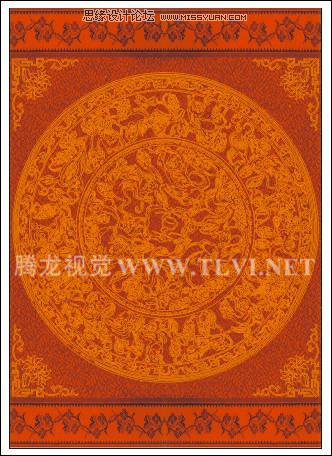

(1)运行CorelDRAW，执行“文件”→“打开”命令，将本书附带光盘\Chapter-04\“背景.cdr”文件打开，如图4-65所示。然后执行“排列”→“锁定对象”命令，将背景图形锁定。

图4-65 导入背景

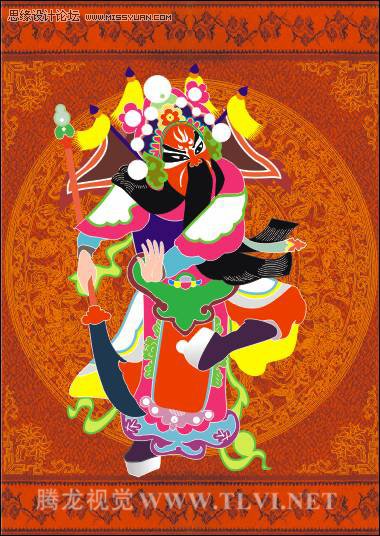

(2)执行“文件”→“导入”命令，将本书附带光盘\Chapter-04\“人物.cdr”文件导入，参照图4-66所示调整人物图形的位置，接着按下键取消人物群组。

图4-66 导入人物图形

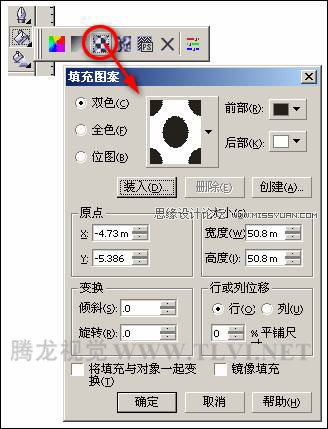

(3)接下来分别为人物各个部位进行图案填充，首先选择人物头部上的白色圆球群组对象，单击工具箱中的“填充”工具，在展开的工具条中单击“图案填充对话框”按钮，打开“填充图案”对话框，如图4-67所示。

图4-67 “填充图案”对话框

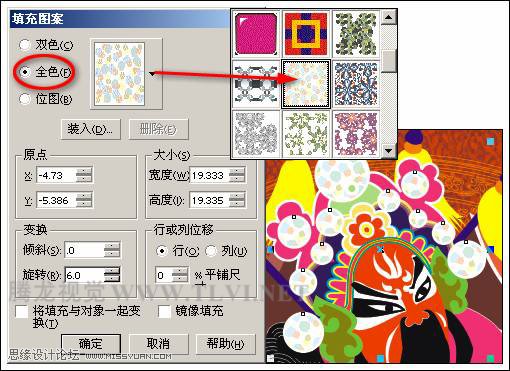

(4)在该对话框中提供了3种类型的图样供读者选择，分别是“双色”、“全色”和“位图”。选择不同的单选按钮，其设置选项都是相同的。参照图4-68所示对“填充图案”对话框进行设置，为图形填充图案。

提示：在“填充图案”对话框中，读者可以对填充图案的各选项参数进行详细的设置。

图4-68 设置“填充图案”对话框

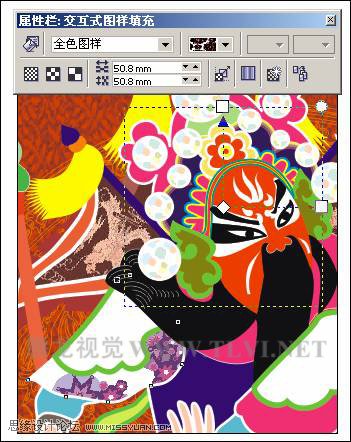

提示：读者也可以通过使用工具箱中的“交互式填充”工具，参照图4-69所示，设置其属性栏参数为图形填充图案。在对图形填充图案后，读者会发现在填充对象上出现了多个填充控制柄，这是由于填充的对象是由多个图形群组所导致的。读者可以使用“交互填充工具”在绘图页面中单击并拖动鼠标为群组对象添加统一的图案填充效果。

图4-69 设置交互填充工具的属性栏

(5)选择人物身体后面的旗帜图形，参照以上方法打开“填充图案”对话框，在对话框中勾选“位图”选项。

(6)接着单击下方的“装入”按钮，打开“导入”对话框，导入本书附带光盘\Chapter-04\“旗帜图.jpg”文件，接着参照图4-70所示设置对话框及其他参数，为旗帜图形填充图案。

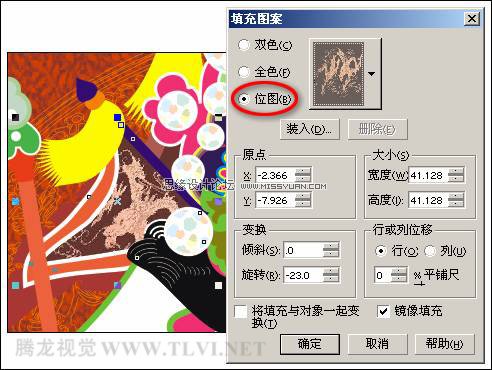

图4-70 填充图案

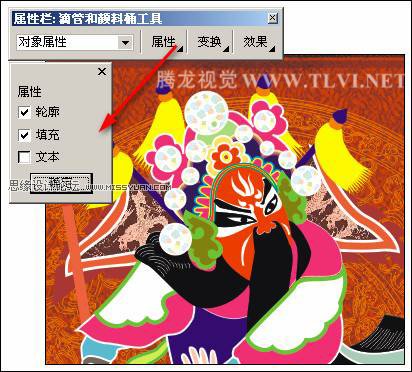

(7)选择工具箱中的“吸管”工具，在属性栏中进行设置，然后在填充图案的旗帜图形上单击，接着再按下键在右侧没有填充图案的旗帜上单击，为其填充和左侧旗帜图形相同的填充和轮廓属性，如图4-71所示。

技巧：读者也可以通过右击并拖动鼠标的操作方法，复制图形的填充属性到目标图形。其方法是：在该步骤中按住键盘上的键，在左面旗帜图形上右击并拖动鼠标到右侧的旗帜图形上，然后释放鼠标右键，从而复制左侧旗帜图形的填充属性到右侧的旗帜图形上。

图4-71 填充图案效果

(8)使用“选择”工具，选择填充为洋红色的袖子图形，按下小键盘上的键，将其原位置再制，使用“交互式填充”工具，参照图4-72所示，设置其属性栏参数为图形填充图案效果。

提示：在对图形填充图案后，在“交互式填充”工具的属性栏中还为用户提供了三种平铺图案的效果，分别是：“小平铺图案”、“中平铺图”和“大平铺图”。读者可根据画面的需要,设置相应的平铺效果。此外读者还可通过单击其属性栏中的“变换对象的填充”或“生成填充图块镜像”按钮，将填充图案与对象一起变换或镜像填充图案。

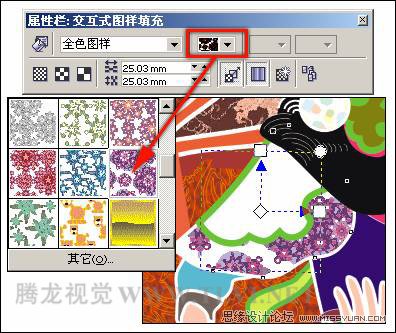

图4-72 填充图案

(9)保持该图形的选择状态，在属性栏中进行设置，并调整图案填充控制柄，调整图案填充的效果。如图4-73所示。

图4-73 填充图案

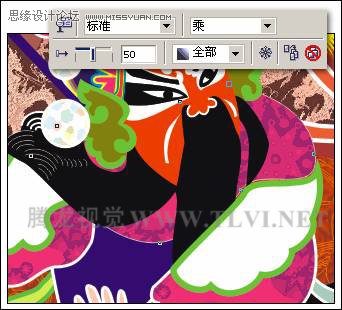

(10)保持袖子图形的选择状态，使用“交互式透明”工具，参照图4-74所示设置属性栏，为图形添加透明效果。

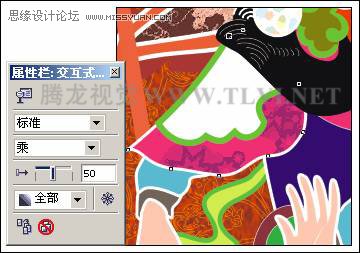

图4-74 添加透明效果

(11)将右侧填充为洋红色袖子图形原位置再制，选择“吸管”工具，参照图4-75所示设置其属性栏，接着在左侧填充图案并添加透明效果的袖子图形上单击，按住键盘上的键在右侧袖子图形上单击，为其添加相同的填充和透镜效果。

图4-75 填充图案

(12)选择人物上衣图形，将其原位置再制，然后打开“填充图案”对话框，参照图4-76所示在对话框中进行设置，为图形填充图案效果。接着再使用“交互式透明”工具，为其添加透明效果，如图4-77所示。

图4-76 填充图案

图4-77 添加透明效果

(13)使用“选择”工具，选择左侧胳膊上填充为白色的图形，按下键单击右侧胳膊上的白色图形，将两个图形同时选中。

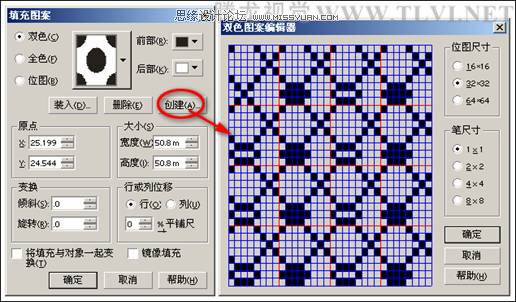

(14)参照以上方法打开“填充图案”对话框，接着单击“创建”按钮，打开“双色图案编辑器”对话框，参照图4-78所示编辑图案。

提示：读者也可以在“交互式填充”工具的属性栏中，通过单击“填充下拉式”列表底部的“其它”按钮，从而打开“双色图案编辑器”对话框。在编辑图案时，读者可通过左键单击填充黑色，右键单击删除当前的填充。

图4-78 编辑图案
