AutoCAD建模教程：拉升,倒角,并集的应用(2)

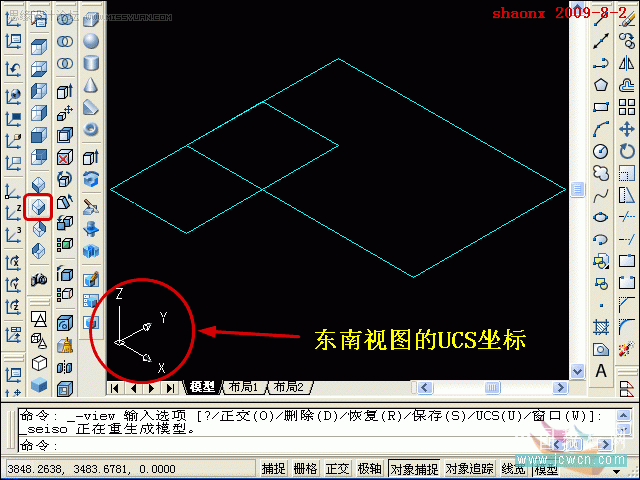

3、点击“东南等轴侧视图”按钮，将绘图的界面转到东南视图，注意看一下，在东南视图下的UCS坐标的样式，XYZ的方向，这与其他视图是不同的。

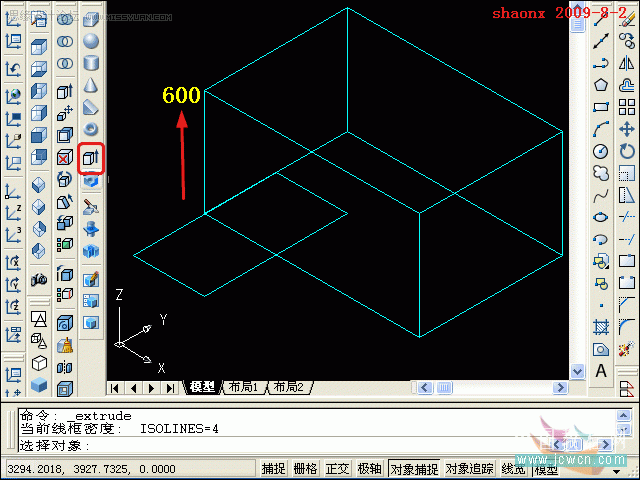

4、从二维平面转换到三维实体，最主要的是2个命令：“拉伸建模”和“旋转建模”，现在用“拉伸”命令，拉伸高度600，注意UCS坐标中的Z轴，朝Z的方向为正向，输入拉伸的数值时是正值，反之，则为负值。UCS的坐标方向，在CAD三维绘图中的作用很大，希望能够引起足够的重视。

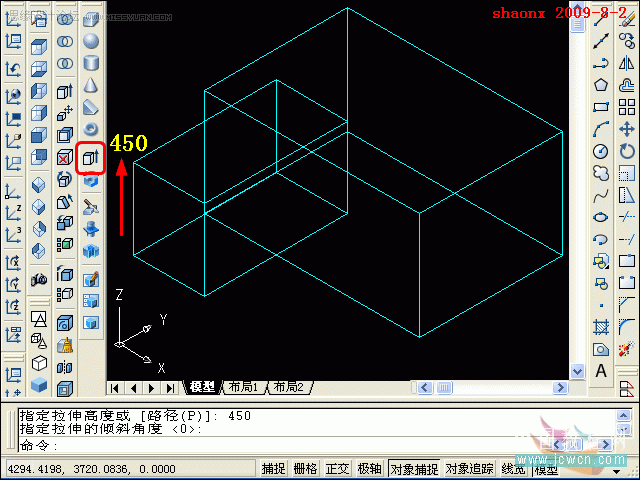

5、用与上一部相同的方法，将小的矩形也作拉伸，拉伸高度为450。

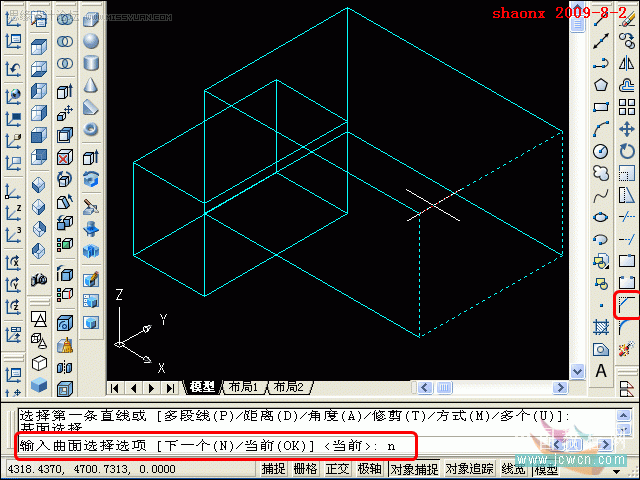

6、接下来做倒角，用到的倒角命令是二维的“倒角”命令，点击“倒角”命令后，点击大实体上的一条边，则CAD会选中一个基面，如图，但我们要选择的基面是顶面，则要输入“n”后回车，选下一个。
