AutoCAD基础教程：辅助绘图与坐标系统

这篇教程中将讲解AutoCAD中的辅助绘图命令。

教程思路

1.辅助绘图

2.坐标系统

一.辅助绘图

1.栅格显示

栅格的快捷键是F7，按下F7键后视图的显示如图1所示。

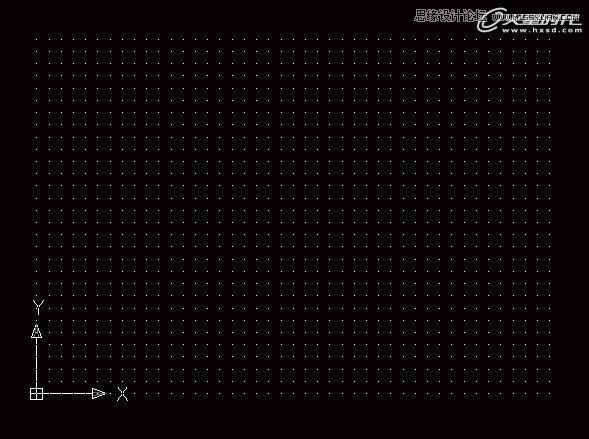

图1 栅格显示

在AutoCAD当中，栅格的作用相当于定义了一张图纸的边界大小，虽然默认状态下，图形的绘制并不局限在栅格内。

栅格的尺寸大小可以通过执行菜单[格式]|[图形界限]命令进行重新定义。执行命令后，在命令窗口中会显示[指定左下角点]的提示，提示右侧为当前栅格的起点参数，即当前栅格左下角为[0.0000，0.0000]点。然后按[回车]键，命令窗口中会显示[指定右上角点]的提示，可以看到当前栅格右上角点的坐标参数为[420.0000，297.0000]，这是默认的栅格参数，

即[X,Y]轴的数值，相当于一张A3纸的大小。如果要重新定义，那么在命令窗口中输入新的坐标参数，如[210，297]，然后按[回车]键，此时便得到了一个相当于A4纸大小的栅格，如图2所示。

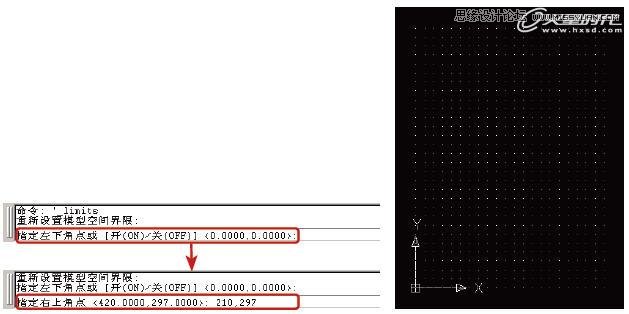

图2 重新定义栅格尺寸

既然说栅格相当于定义为一张图纸，那么正常来说图画是无法在画在画纸以外的，因此AutoCAD中也有指定绘制范围的命令。

执行菜单[格式]|[图形界限]命令，命令窗口中提示“指定左下角点或[开(ON)/关(OFF)]”，注意这其中的[开(ON)/关(OFF)]就是打开/关闭绘制范围

的意思，输入[on]命令，那么当前只能将图形绘制在栅格以内;输入[off]命令，则图形的绘制不受栅格范围限制。

在状态栏上右键，在弹出的快捷菜单中选择[设置]命令，可以打开[草图设置]对话框，在[捕捉和栅格]选项卡中的[栅格]属性组中可以设置栅格X/Y轴间距，如图3所示。

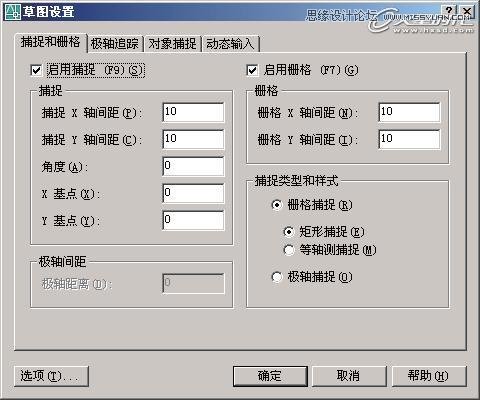

图3 设置栅格轴间距
