AutoCAD基础教程：辅助绘图与坐标系统(2)

2.捕捉模式

捕捉模式的快捷键是F9，当启用了捕捉模式，在视图中绘制线、圆或矩形等图形的时候，鼠标光标只能在栅格点上移动或停留，也就是说绘制的点将被捕捉到栅格点上。当绘图时希望绘制

一些很标准的图形，或希望严格按照栅格单位值进行绘制，那么就可以启用捕捉模式。

栅格点与点之间的一个距离为10个单位，这是默认的捕捉距离值，也就是移动鼠标时，光标从当前栅格点跳到下一栅格点的距离。通过图3所示的[草图设置]对话框，可以自定义所需的

捕捉间距。如果在[捕捉和栅格]选项卡中的[捕捉]属性组，设置[捕捉X轴间距]为20，那么在视图中绘制时，光标就会在X轴向上以2个栅格点即20个单位的间距移动。

3.正交模式

正交模式的快捷键是F8键，它是AutoCAD绘图中一个很重要的功能模式。当启用了正交模式后，无论是绘制直线、矩形等图形，还是对图形进行编辑，都能保持一个成90°的垂直关系。

4.极轴追踪

极轴追踪的快捷键是F10键，在绘图时，当需要按照一定的角度方向绘制线的时候，就需要用到极轴追踪。

默认状态下，极轴追踪的增量角为90°，通过图20所示的[草图设置]对话框，在[极轴追踪]选项卡的[极轴角设置]属性组中，同样可以设置增量角的大小，如图4所示。在[增量

角]的下拉菜单中，系统设置了一些常用的角度预置，可以通过选择进行设置。

在使用极轴追踪功能绘制图形的时候，光标右下方会自动出现绘制角度和距离数值提示。例如设置增量角为30°，绘制线段。当确定第1个点并移动鼠标时，光标会提示当前距离以及角度值

为0°;将光标向上移动，每当角度到达30°或其倍数的时候，光标同样会出现提示，此时确定绘制点就能绘制出夹角标准的图形，如图4所示。

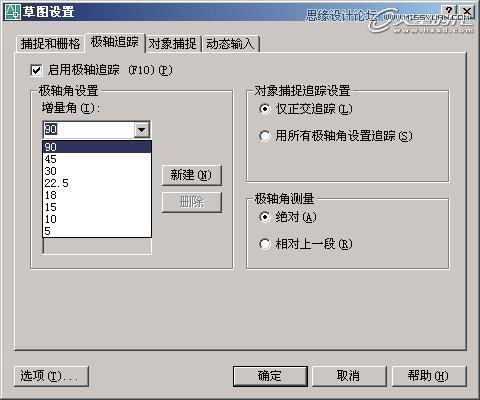

图4 设置增量角

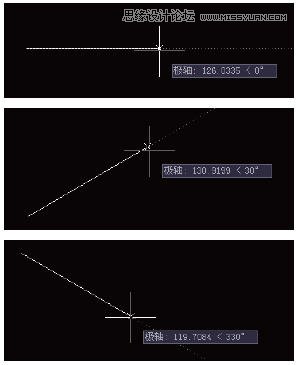

图5 极轴追踪功能的光标显示

当然，增量角的预置参数值不一定能满足任何时候的绘图要求，某些时候会需要绘制一些夹角特殊的图形。这时候可以勾选[增量角]下方的[附加角]选项，然后单击旁边的[新建]按

钮，并在左侧的输入框中设置角度值，单击对话框的[确定]按钮，然后就可以在视图中进行绘制了。这个时候，不但能找到30°或其倍数的夹角，也能找到自定义的22°的夹角，如图23所示。

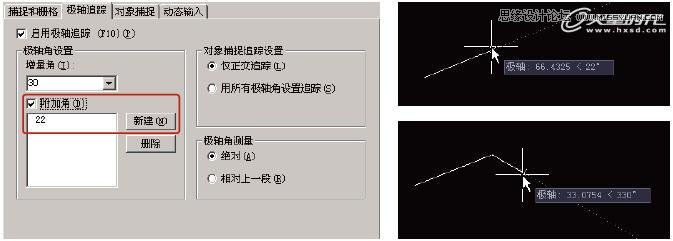

图5 设置附加角

5.对象捕捉

对象捕捉是CAD绘图中最重要的功能模式，其快捷键为F3键。如果没有对象捕捉命令，那么将无法实现CAD制图。

例如在视图中绘制一条直线，希望以这条直线的长度作为直径绘制一个圆，如果没有对象捕捉命令，操作起来将非常不便。而启用了对象捕捉命令后，只需要捕捉直线的中点，然后以该点

为圆心绘制就可以了。在[草图设置]对话框的[对象捕捉]选项卡中，有多种不同的对象捕捉模式可以进行设置，在实际操作中根据绘制的情况进行选择设置即可，如图6所示。

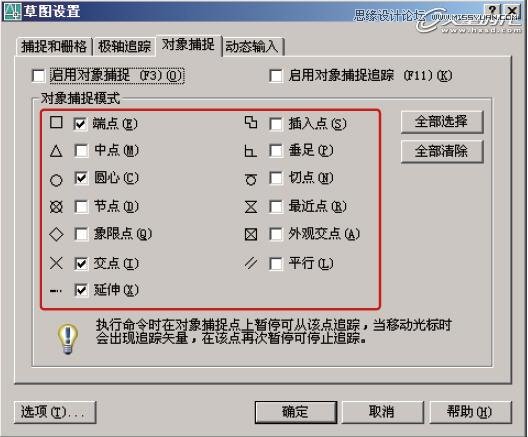

图6 对象捕捉模式

1>常用捕捉模式简介

下面简单介绍一下较为常用的几种对象捕捉模式。

端点——线的两端或矩形的角点。

中点——线段的中心点，圆或弧的圆心，图形的中心点。

圆心——顾名思义，圆形的圆心点。

TIPS

当视图中有多个相互重叠交错的圆，要以其中一个圆的圆心为中心绘制同心圆时，只需要将光标放在该圆的边线上，然后单击鼠标，便能捕捉到目标圆的圆心并进行绘制。

节点——使用绘图工具栏上点命令绘制的点称为节点，节点模式捕捉到的正是这些单独的点。

象限点——指的是圆或弧线上的点。

交点——即线和线相互交叉位置上的点。

垂足——从一个点延伸一根线到另一段线上，当两段线之间的夹角为直角时，这个共有的点就是垂足。

切点——一段线与圆弧相接，当相接点到圆心所形成的线与该线段呈直角关系时，这个相接点就是切点。

最近点——十字光标所能捕捉到的对象上的点。

平行——能够捕捉到与目标线相平行的线上的点。
