AutoCAD教程：长方体和圆角命令的运用(2)

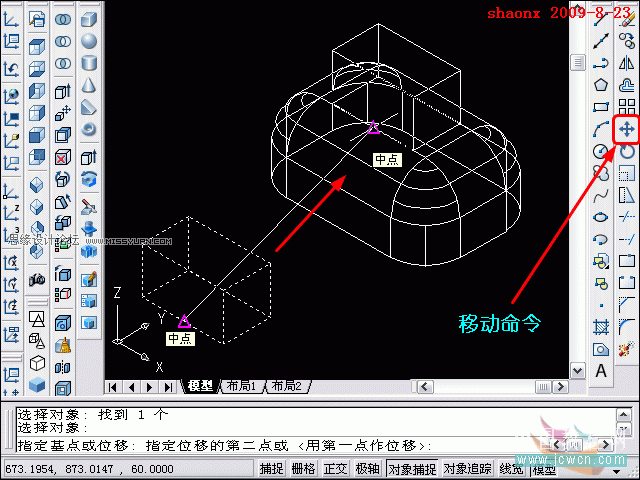

8、点击“移动”按钮，将小的矩形移动到倒好圆角的大的矩形上面，移动的时候，注意移动的基点。见下图示意。

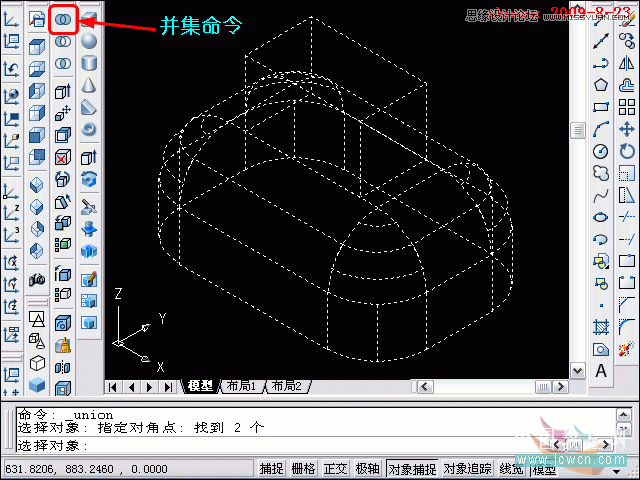

9、移动到位后，做并集处理，操作方法很简单，点击“并集”按钮后，选中要并集的实体，回车确认即可。注意：不先做并集处理，那后面的圆角，在俩实体的结合部的圆角，是不会往外圆角的。

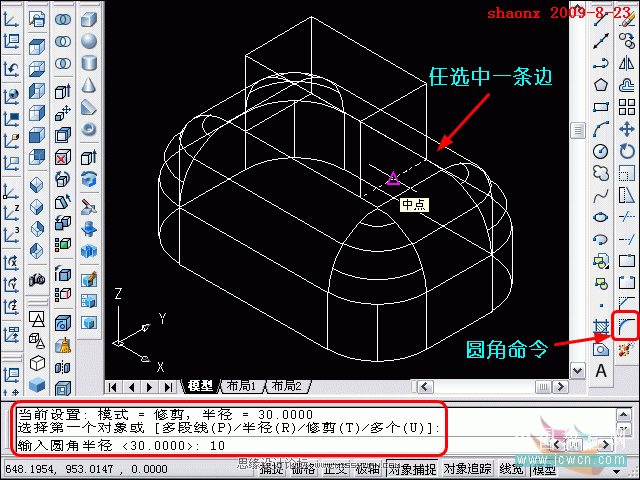

10、再对并集后的实体做圆角操作，点击“圆角”按钮，选中需要做圆角的任意一条边，再输入圆角的半径10。

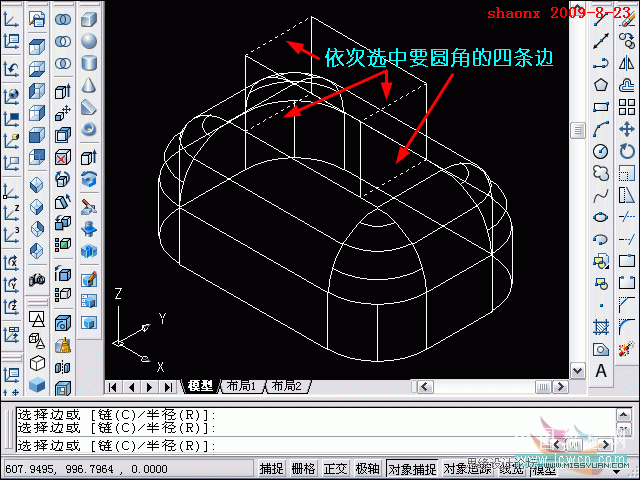

11、对需要做R10圆角的四条边依次选中，全部选中后回车确认。

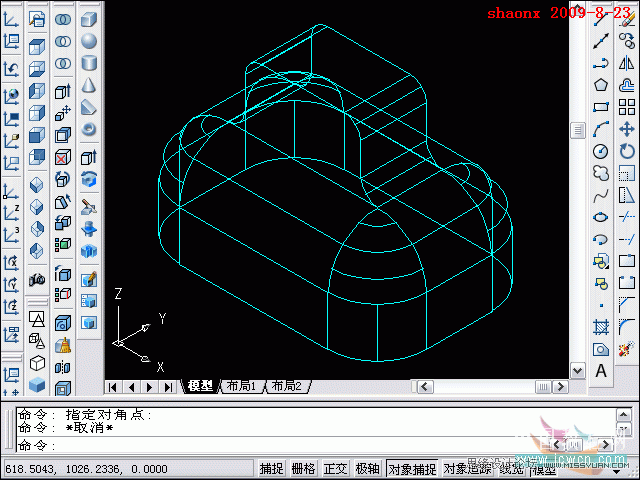

12、下图就是完成圆角后的图形，注意看上下结合部的圆角，是往外的圆角。

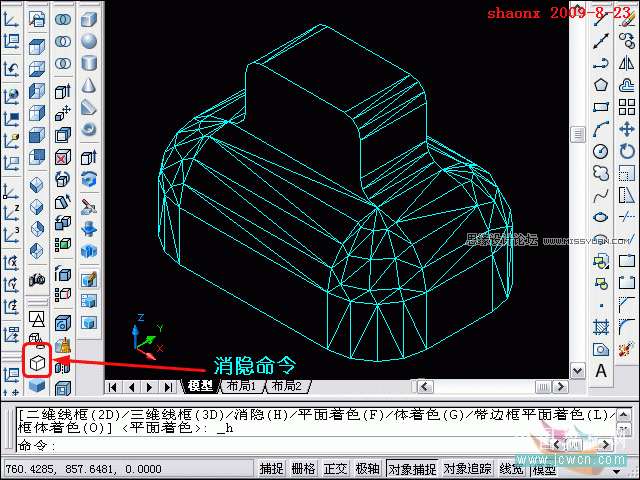

13、点击一下“消隐”命令，可以看到没有隐藏线的消隐图形，消隐图形的最大特点是简洁明了。如下图：

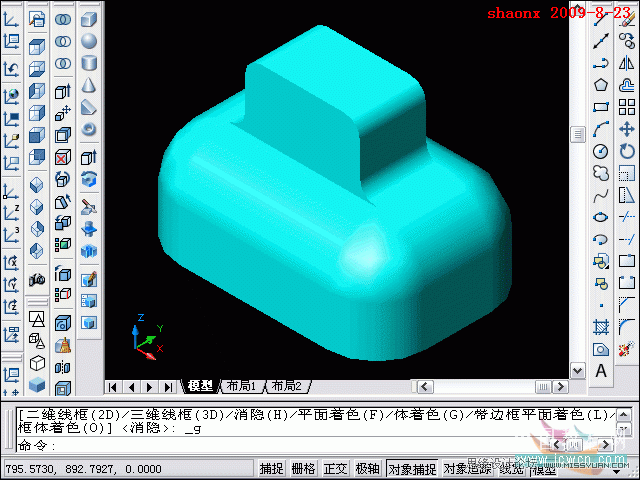

14、最后，再着色看一下这个三维实体图。

动画演示：
