AutoCAD教程：长方体、三维阵列、差集的应用(2)

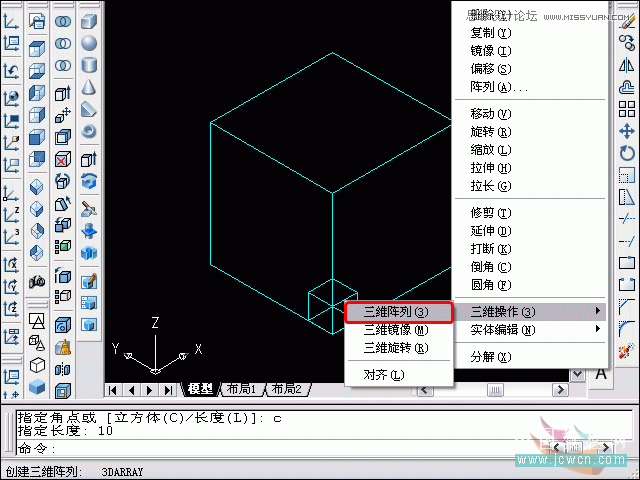

5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。

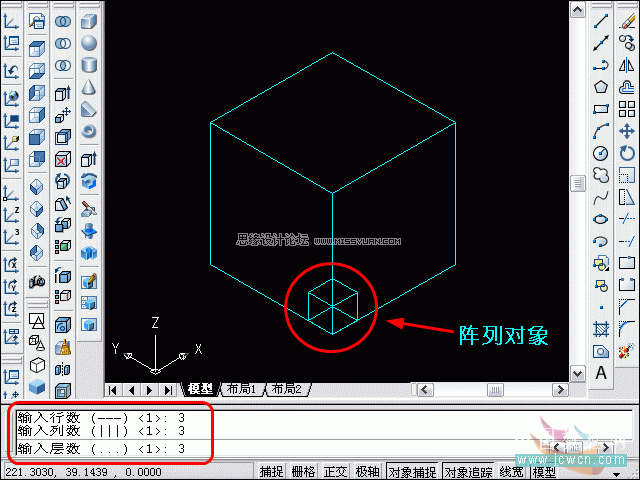

6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为 3 。

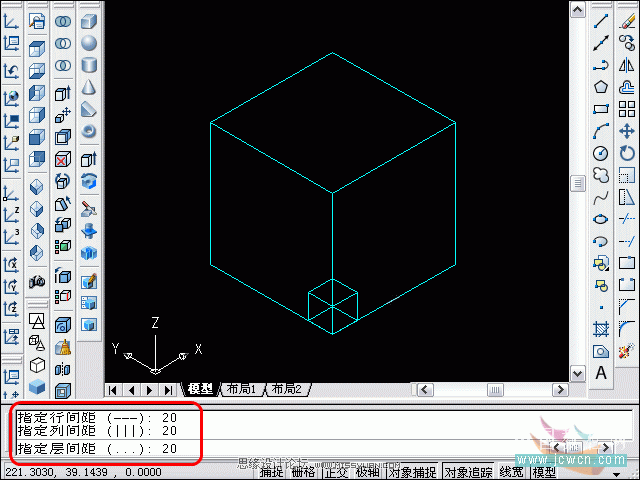

7、再接下来输入的“行”、“列”、“层”的间距均为 20 。

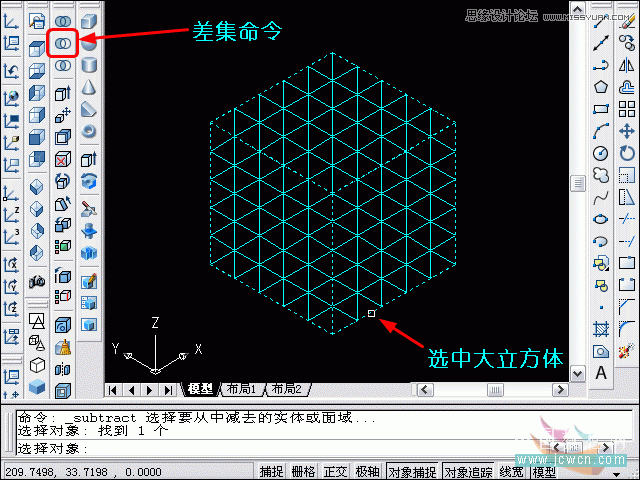

8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。点击“差集”按钮，选中要从中减去实体的大的立方体。

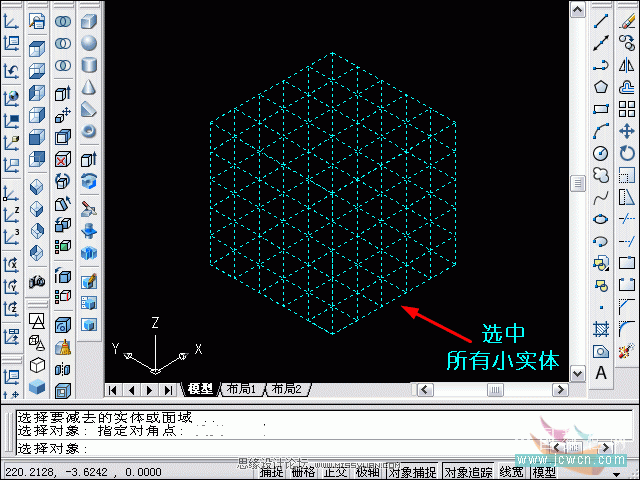

9、接着，再选中要减去的所有小实体，回车确认即完成差集的操作。

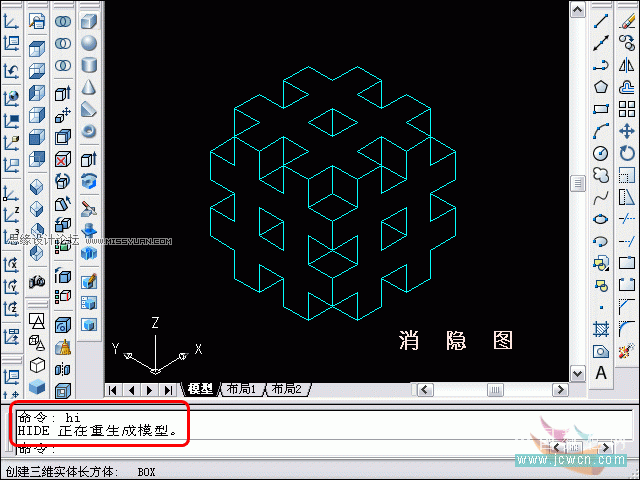

10、完成以上操作后，输入“hi”命令，看一下消隐图，检查一下以上的操作是否做得对，如下图。

11、三维视图初步完成后，看到中间的孔尚未贯通，接下来要打通中间的三个孔，我们可以在中间的三个孔里，画三个长方体，再差集一下就可以完成。
点击一下“长方体”按钮，指定长方体的角点，注意，指定方孔上的任一角点均可，但不要指定有斜线联系的角点，因会产生误选中。
这次是要画长方体，所以选择长度(L)，如下图。

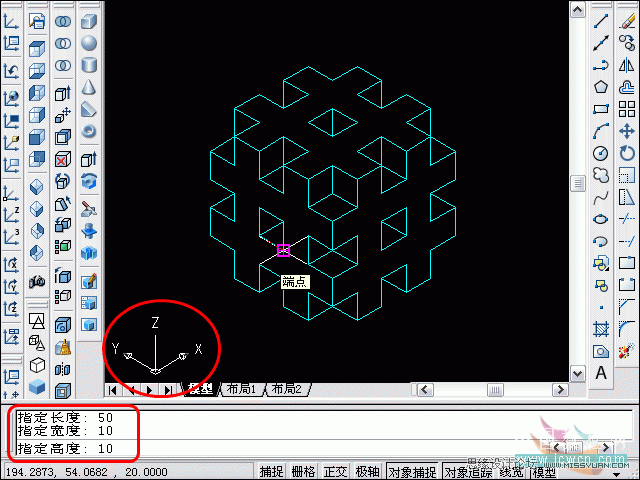

12、依次输入长方体的“长”、“宽”、“高”。长宽高与UCS坐标相对应，即：“长”对应X轴，“宽”对应Y轴，“高”对应Z轴。
这一个长方体为：50*10*10
