十字形的画法: 1、也是画一个直径6长200的圆柱体，拉伸时是正角度 2、画出凹槽剖面深度位置线 3、此线偏移3，调整UCS作一圆、画一个大于95-100的角 4、连一个闭合环面域路径拉伸成体 5、再调整UCS阵列四个 6、差集

"十"字形的画法:

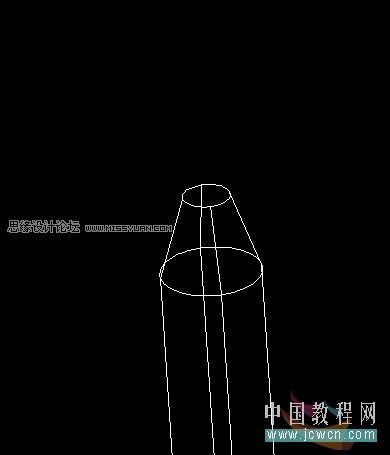

1、也是画一个直径6长200的圆柱体，拉伸时是正角度

AutoCAD教程：一字形和十字形螺丝刀头的画法

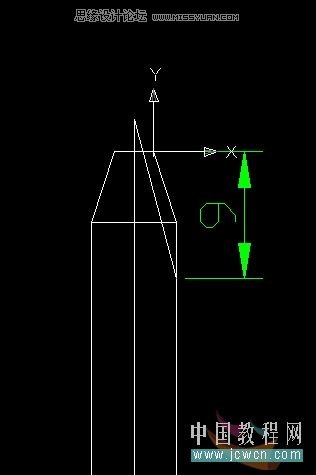

2、画出凹槽剖面深度位置线

AutoCAD教程：一字形和十字形螺丝刀头的画法

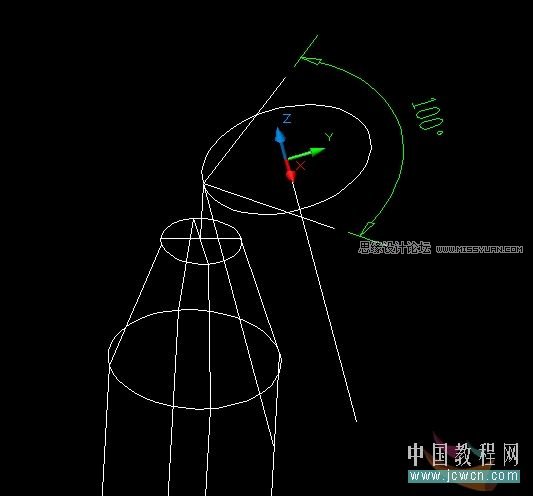

3、此线偏移3，调整UCS作一圆、画一个大于95°-100°的角

AutoCAD教程：一字形和十字形螺丝刀头的画法

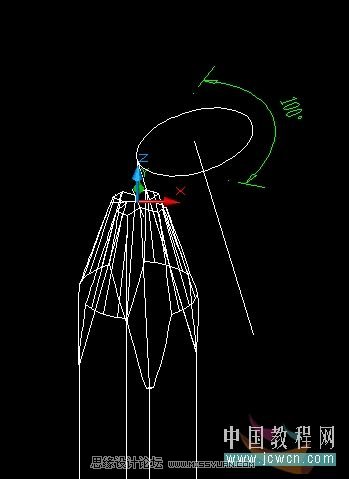

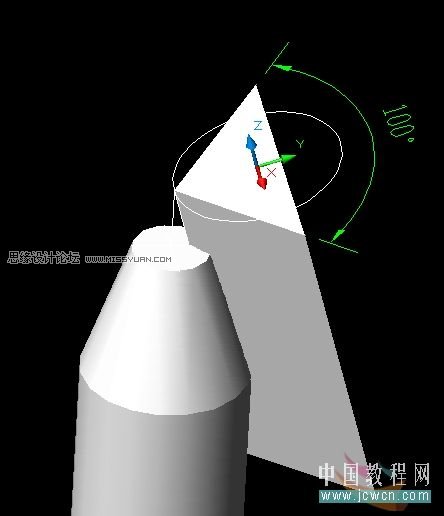

4、连一个闭合环——面域——路径拉伸成体

AutoCAD教程：一字形和十字形螺丝刀头的画法

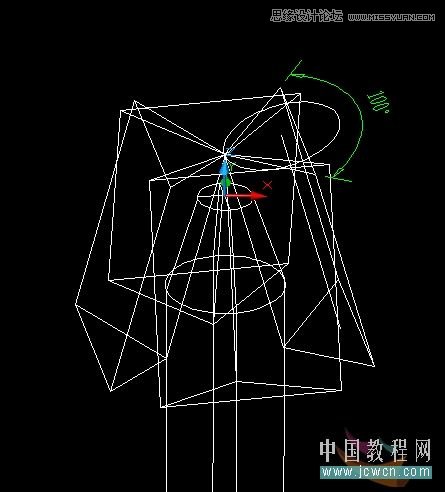

5、再调整UCS阵列四个

AutoCAD教程：一字形和十字形螺丝刀头的画法

6、差集

AutoCAD教程：一字形和十字形螺丝刀头的画法

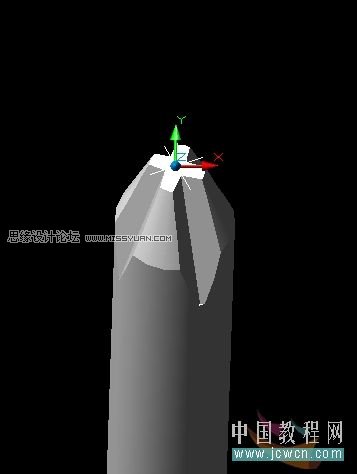

7、就这样完成了

AutoCAD教程：一字形和十字形螺丝刀头的画法
