AutoCAD教程：拉升,倒角,圆角制作方法(3)

10、打开“正交”，用移动命令，将小的实体往右移动85，注：85=(200-30)÷2。

11、用“长方体”命令，画一个120*120*35的长方体，画长方体时，要注意UCS坐标，输入的三个数值依次对应 X、Y、Z 的方向。

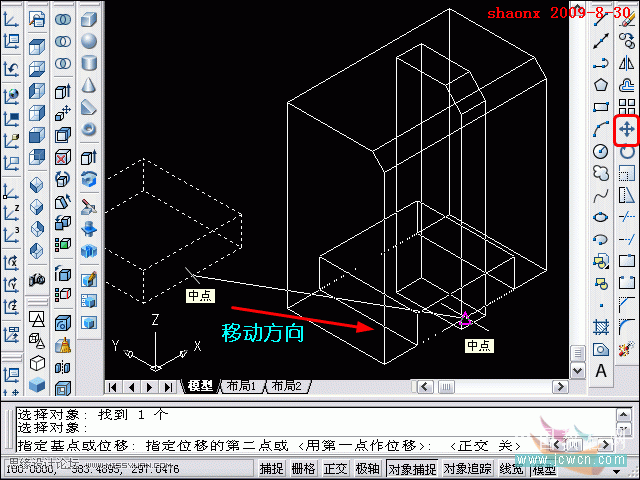

12、用“移动命令”，将刚画的长方体，移动到最大的实体的底部中位，见下图，注意移动的基点，以及到达的位置。

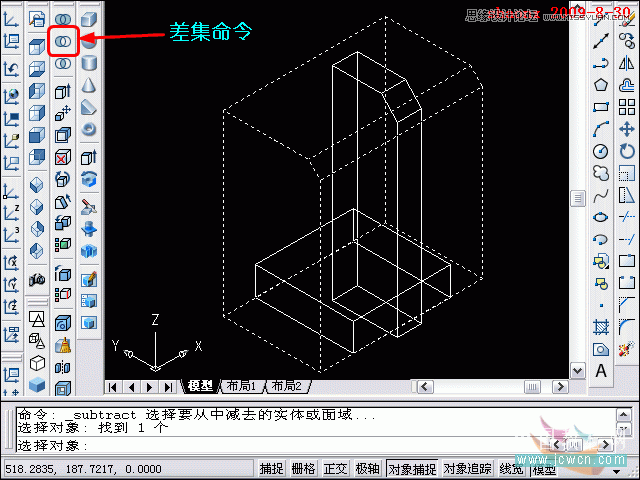

13、接下来，做差集，从最大的实体里，减去移动过来的长方体，注意，与中间那条最长的实体无干。做差集，大家应该都会了吧，这里就不做详细介绍了。

14、下图为已经完成差集的图形。
