AutoCAD教程：运用长方体网格拉伸制作双人沙发

本例为AutoCAD三维建模实例教程，AutoCAD 2010之后的版本中新增了网格建模功能，运用此功能可创建许多奇形怪状而又可圆滑的模型，本例将通过运用长方体网格拉伸制作双人或多人沙发实例来讲解网格建模新功能的运用，希望能给朋友们带来帮助。

AutoCAD从2010起，新增了【网格建模】面板，适当应用该面板的有关功能，可创建许多奇形怪状而又可圆滑的模型。这里仅就“用长方体网格拉伸为双人和多人沙发”的过程简述于后，供新手参考。


一、当创建双人沙发模型时：

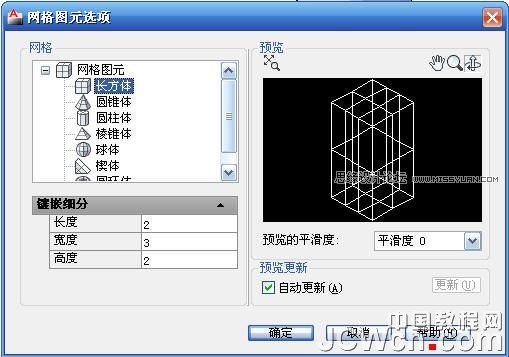

首先，在“网格”面板的“图元”中设置长方形的网格数（如图Snap0设置网格长、宽、高为：2、3、2，即可满足两人沙发的建模了。）

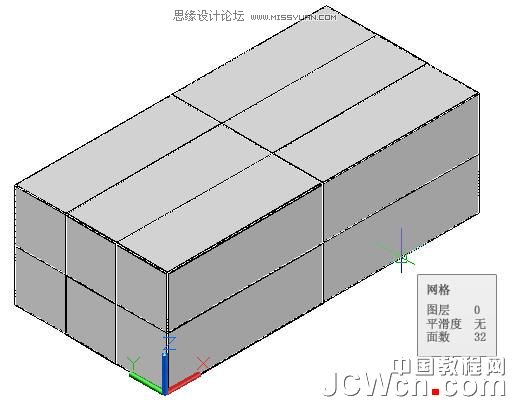

接着击“网格长方体”功能画一个长方体（如图Snap1所示）；

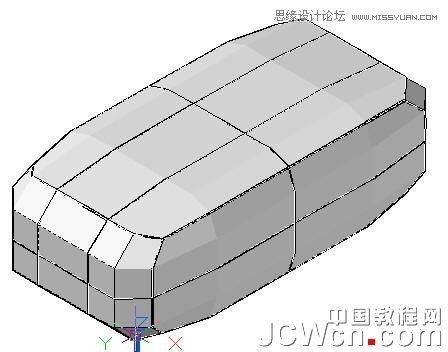

再执行“提高平滑度”功能将网格长方体平滑一次生成图Snap2；

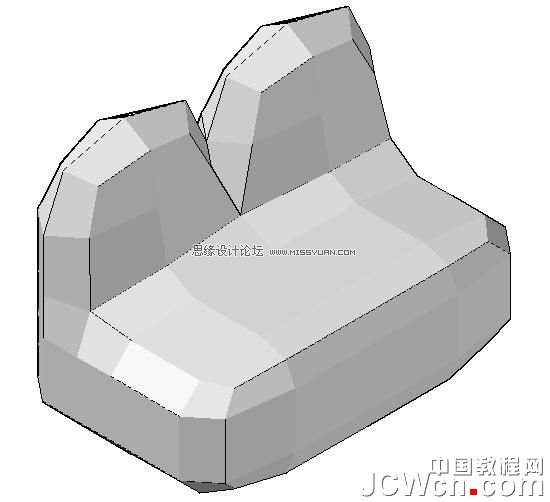

其次，用“拉伸面”命令拉伸后排两网格面为沙发靠背。（注意：击“拉伸面”时有S参数提示，是否“合并相邻网格”，因为我们要作双人沙发，不需要合并，所以按“N”键就可分开拉伸为两个靠背了。如图Snap3所示）；

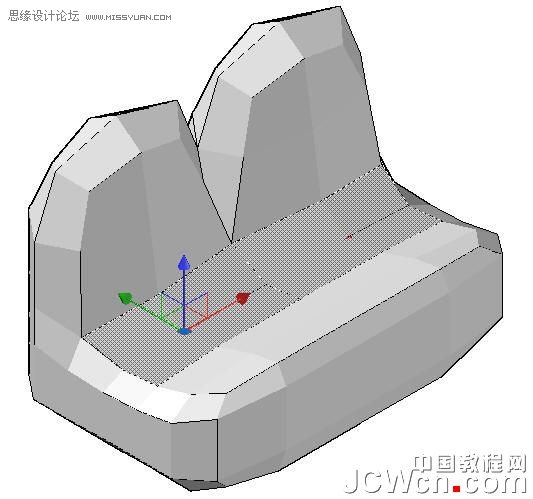

第三，对中间两网格需要将其凹下去（或减薄），所以击“过滤器”中的面就可下拉凹或减薄了（如图Snap4所示）。如果需要对过滤面进行放缩或旋转，那么还可击放“放缩小构件”或“旋转小构件”功能予以调整、修改。

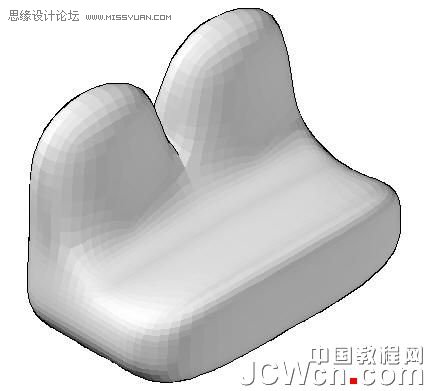

第四，执行“优化网格”命令，就可圆滑所有网格了（如图Snap5）；

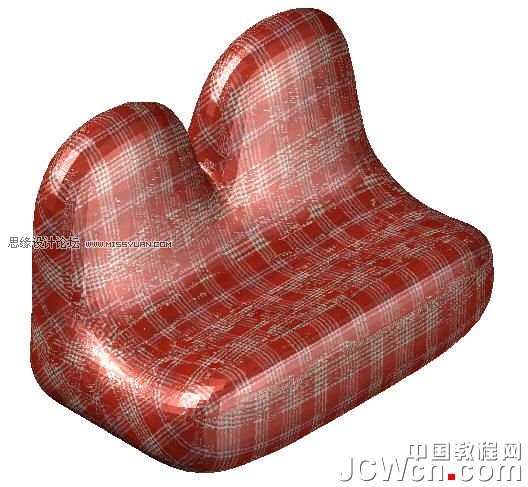

再附上材质就成为沙发了（如图Snap6）。
