AutoCAD教程：三维旋转、实体移动工具讲解(3)

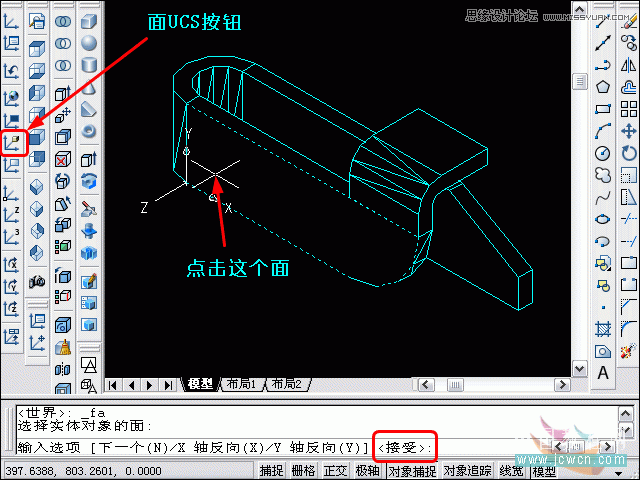

10、如下图所示操作，点击“面UCS”按钮，点击实体上的一个面，UCS坐标就会移到这个面的一个角点上，这个面也
就处于XY平面上，如确认点对了，不要忘了回车确认。

11、由于刚才选中的实体的一个面处于XY平面，因此，可以在这个平面上画二维平面的图形。

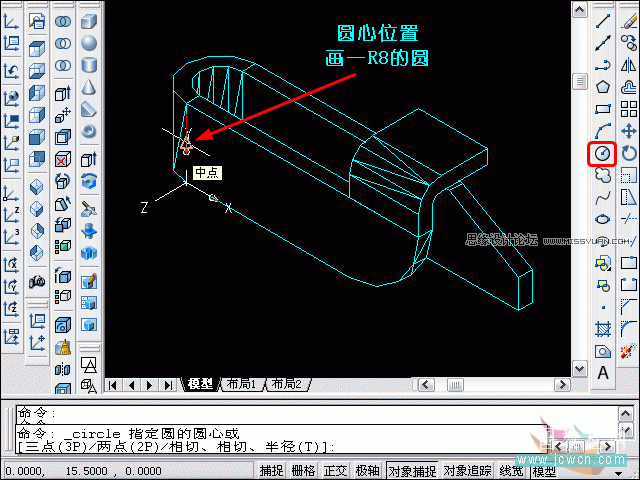

如下图所示，以这个平面左端线的中点为圆心，画一R8的圆。

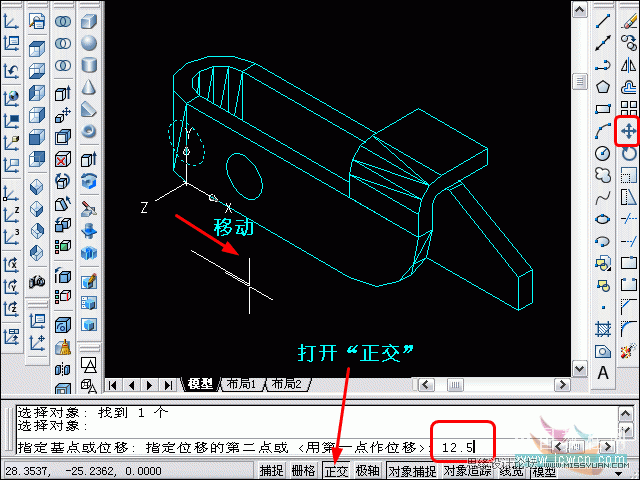

12、圆画好以后，打开“正交”，将所画的圆，沿X轴方向移动，移动距离为12.5。

按题目三视图的左视图上的尺寸28，减去实体端头的半圆R15.5，因此在这个平面上的距离就成为28-15.5=12.5。
