AutoCAD三维建模教程：拉升、移动、倒角

【AutoCAD三维建模15 】—拉升、移动、倒角

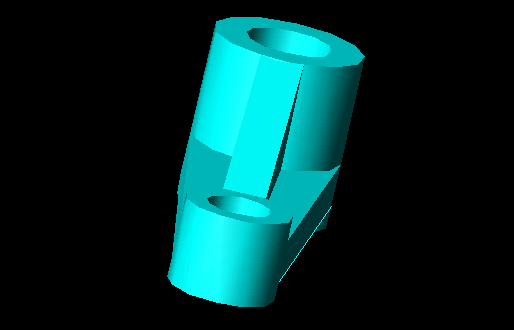

本题主要是介绍：

1、进一步强化复习一下拉升命令的使用。
2、介绍多段线的制作、实体移动。
3、再复习一下倒角。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

1、打开CAD，进入界面。

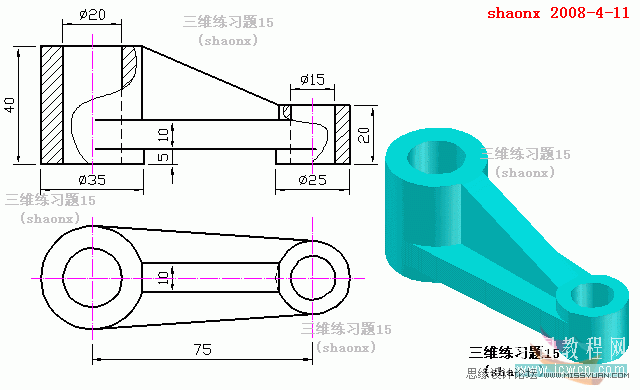

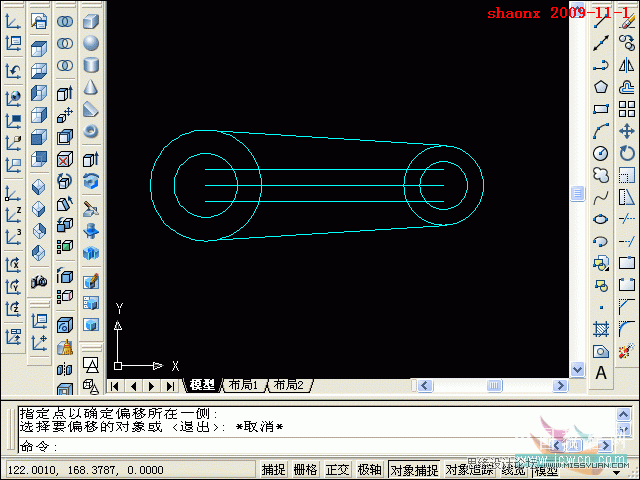

按题目图纸的要求，如下图画左边两个圆、右边两个圆，左右两个外圆的上下相切线，两圆心的连线，并将圆心连线各往上下偏移5。

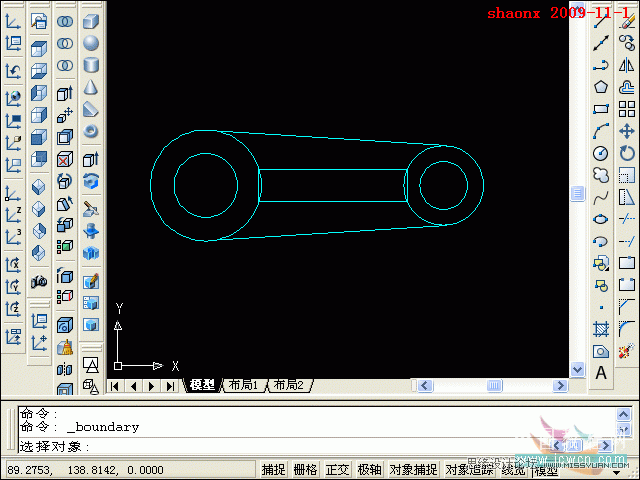

2、将中间的偏移线做成如下图的矩形，同时删除圆心连线及偏移线多余部分。

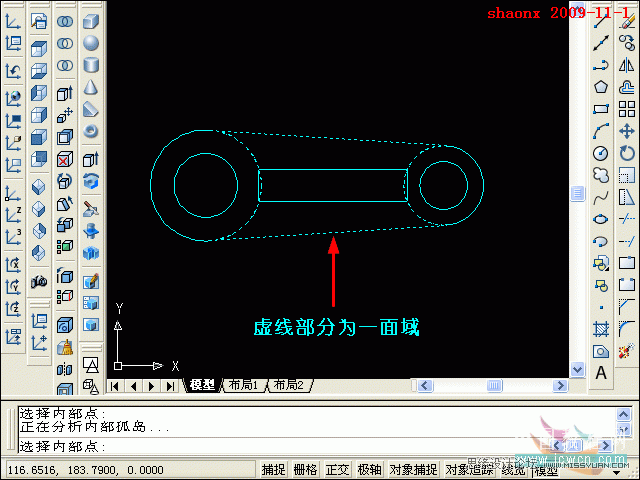

3、平面部分画好后，做成面域，除了四个圆和中间的矩形外，还有一个部分比较特别，请看下图的虚线部分。共需做成六个面域。

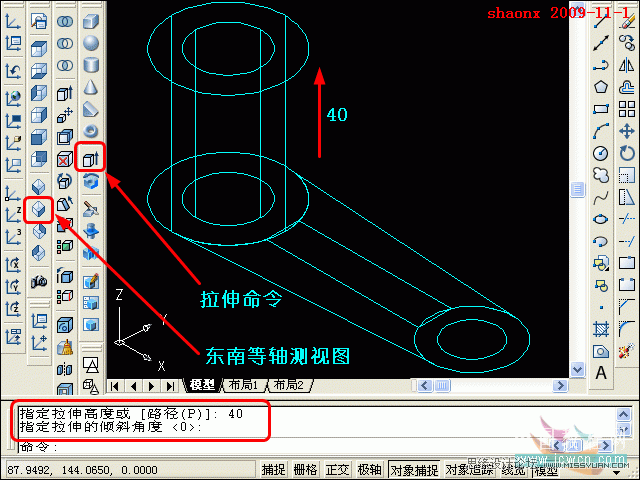

4、点击“东南等轴测视图”按钮，转到东南视图。
点击“拉伸”命令按钮，对左边的2个圆进行拉伸，高度为40，倾斜度等于0。
