AutoCAD三维建模教程：拉升、移动、倒角(4)

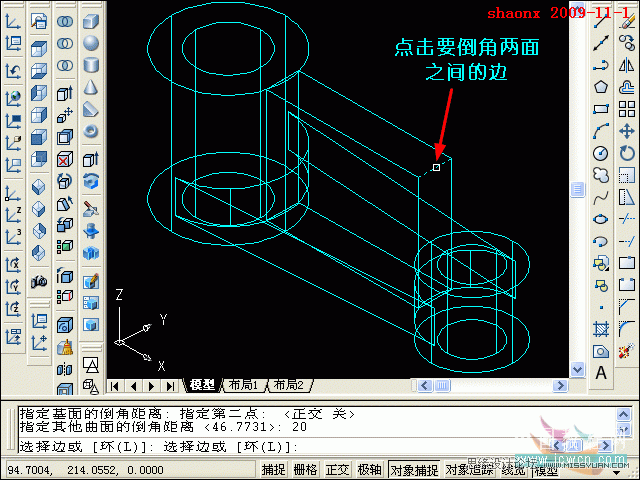

13、输入完两面的倒角距离后，按提示选择要倒角两个面之间的边，回车确认，即倒角操作完毕。

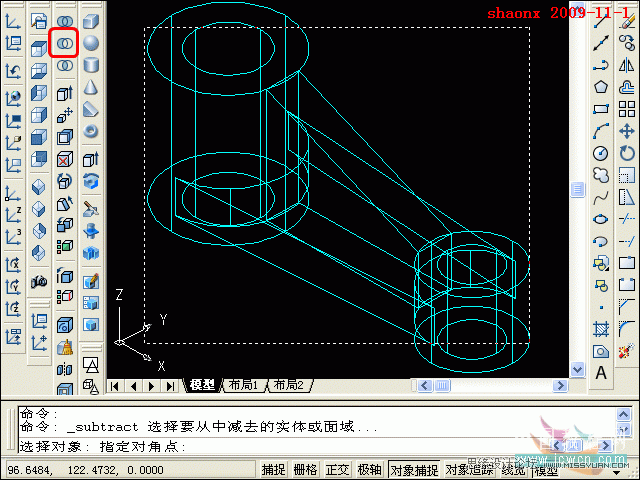

14、下面，做“差集”操作，点击“差集”命令按钮，选择全部图形。

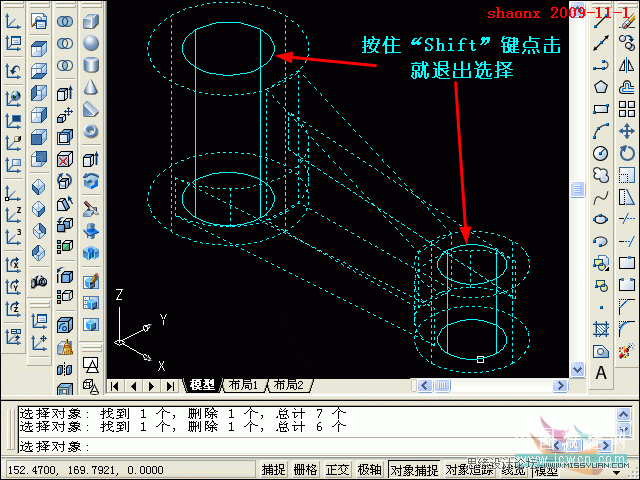

15、由于两端中间的小圆柱体不应在“要减去实体”的范围内，就是多选了，可以按住“Shift”按钮，同时点击多余选择的实体，这样，这两个实体就退出选择了（返回到实线状）。

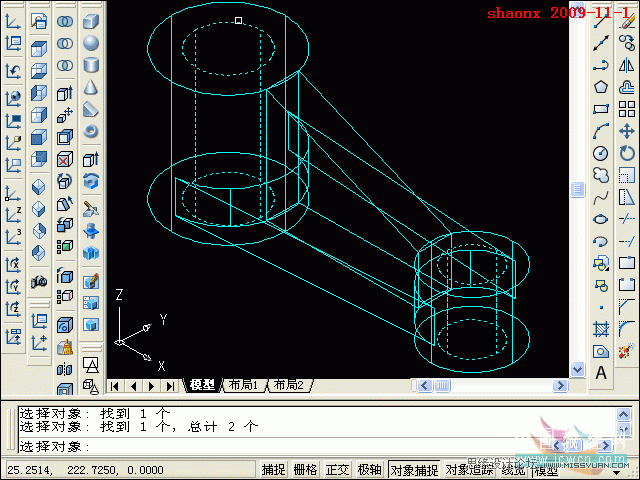

16、回车后，全部返回到实线状，在点击要减去实体的部分，即两端中间的小圆柱体。回车确认后，差集操作完毕。

17、全部完成后，老规矩，先看“消隐图”。

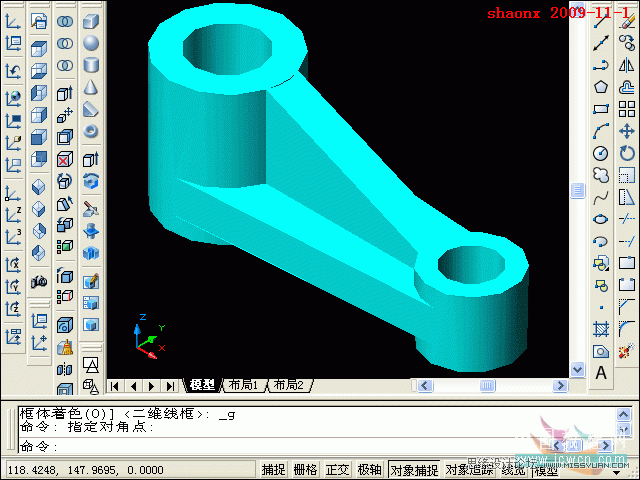

18、最后，再看“着色图”。
