AutoCAD三维建模教程：拉升、移动、倒角(2)

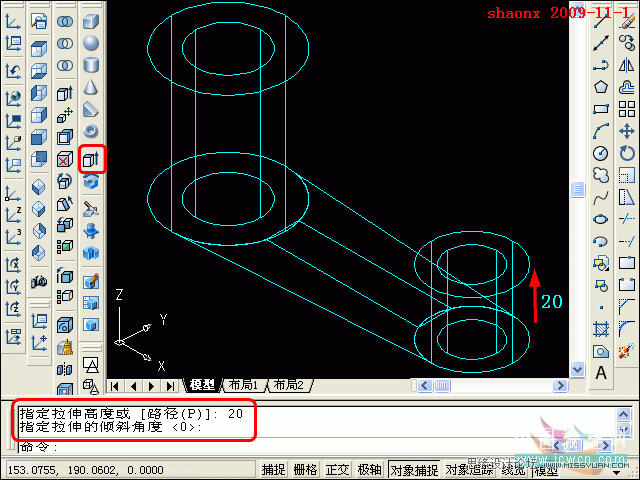

5、点击“拉伸”命令按钮，再对右边的2个圆进行拉伸，高度为20，倾斜度等于0。

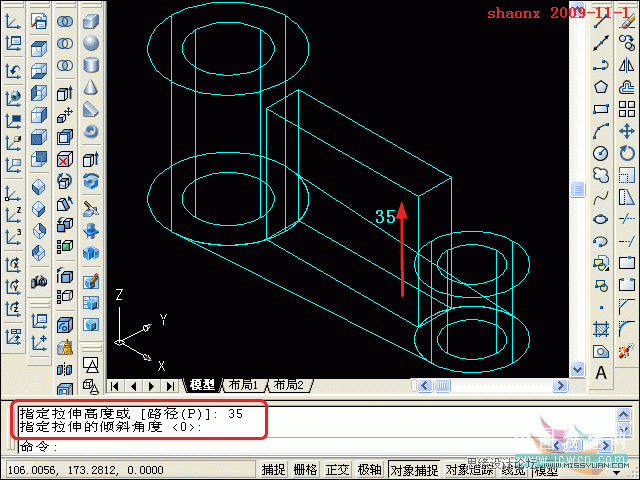

6、点击“拉伸”命令按钮，再对中间的矩形进行拉伸，高度为35(40-5)，倾斜度等于0。

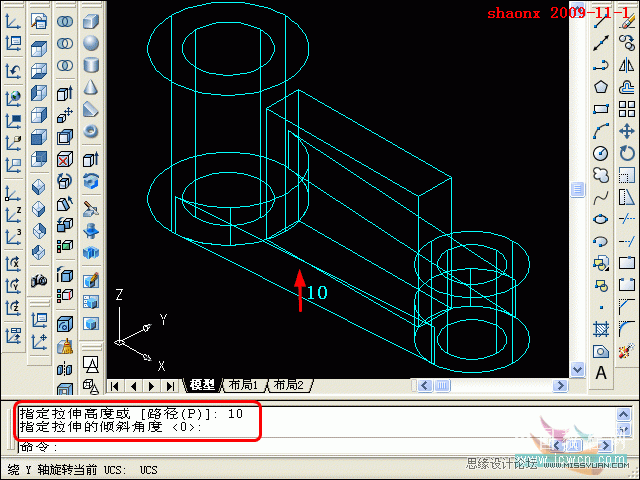

7、点击“拉伸”命令按钮，最后再对中间的特殊型面域进行拉伸，高度为10，倾斜度等于0。

8、全部拉伸操作完成后，对中间的两个实体往上移动5。

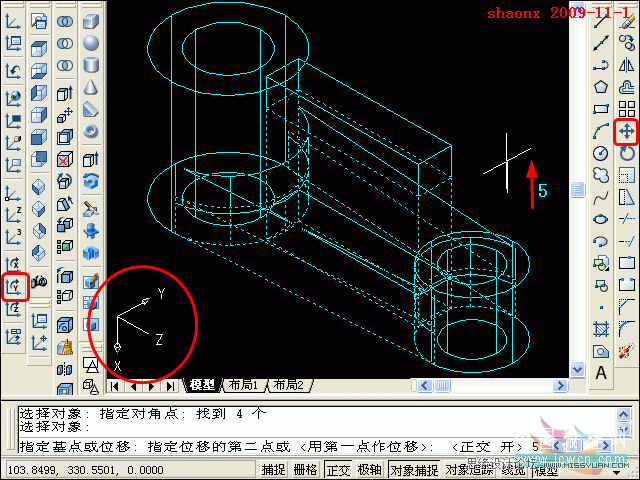

点击UCS工具条中的“Y轴旋转”，并输入旋转值90度。注意看一些UCS坐标，原来的Z轴方向，变成了X轴方向，中间的两个实体就可以沿现在的X轴进行上下移动了。
点击“移动”命令按钮后，现在中间的两个实体，往上移动5。

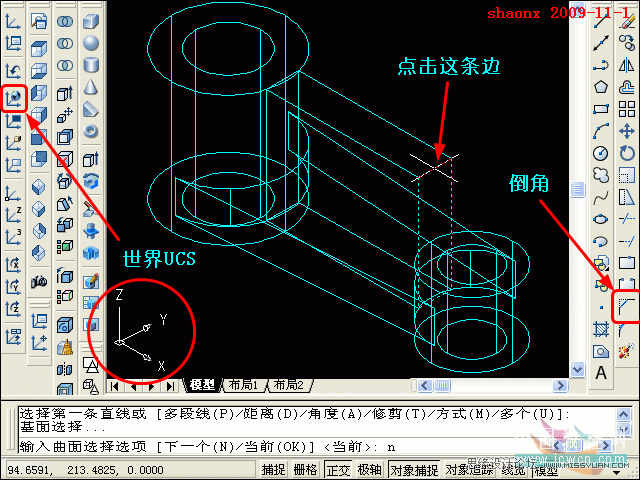

9、点击“世界UCS”命令按钮，UCS的坐标又返回到原来的方向。
接着，要对中间的矩形实体做“倒角”，点击“倒角”命令按钮，点击矩形实体上的一条边，出现如下图所示的情形，不是要选择的基面，在命令行里输入“n”，回车，即会转到另一个面。
