AutoCAD三维建模教程：三通管的制作过程

文章来源于中国教程网论坛，感谢作者 newdhj 给我们带来经精彩的文章！

设计教程/设计教程/AutoCAD教程2010-10-17

本例为AutoCAD三维建模实例教程，在本文中我们将学习如何用AutoCAD画三通管的方法，主要通过运用box、陈列、并集、圆角、抽壳等命令完成，希望能给朋友们带来帮助。

效果图：

制作过程：

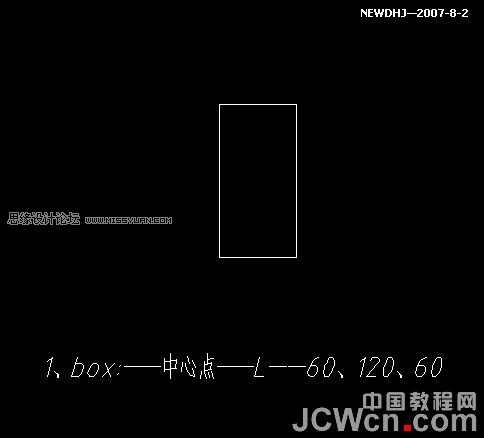

1、box:——中心点——L——60、120、60

AutoCAD三维建模教程：三通管的制作过程

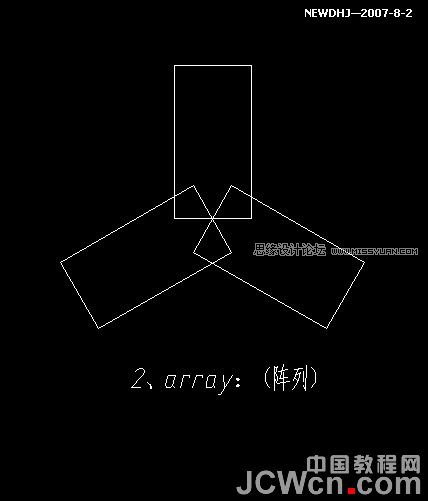

2、array：阵列

AutoCAD三维建模教程：三通管的制作过程

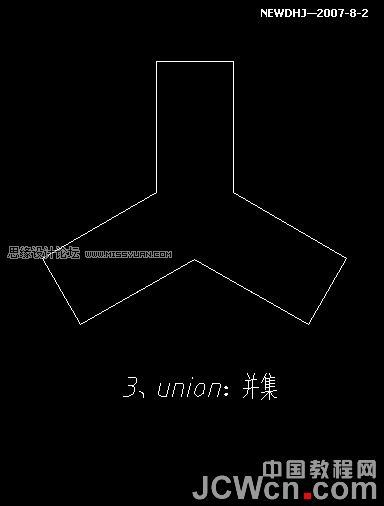

3、union：并集

AutoCAD三维建模教程：三通管的制作过程

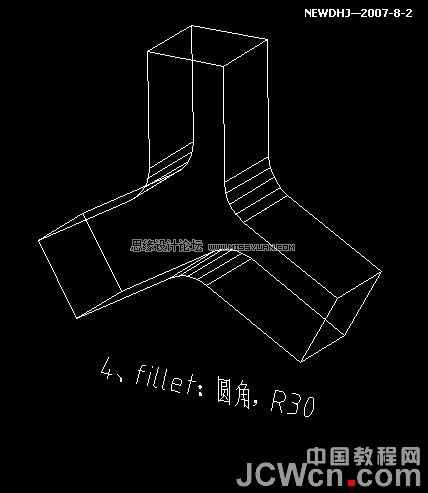

4、fillet：圆角，R30

AutoCAD三维建模教程：三通管的制作过程

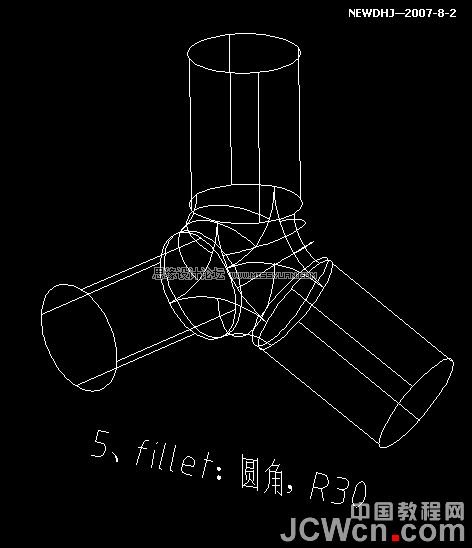

5、fillet：圆角，R30

AutoCAD三维建模教程：三通管的制作过程

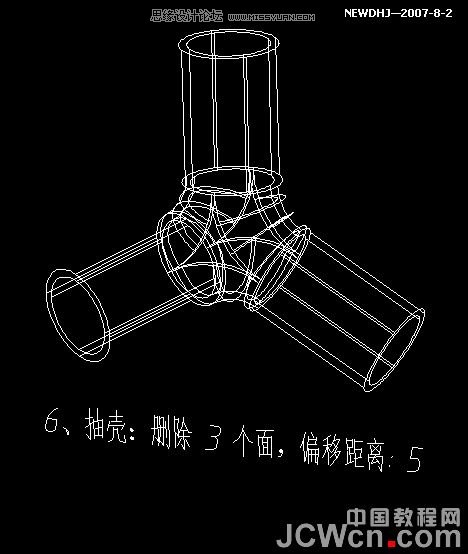

6、抽壳：用点击“自由动态观察”转动，删除 3 个面，偏移距离: 5

AutoCAD三维建模教程：三通管的制作过程
