3Ds MAX建模教程：香蒲面片建模教程

使用面片可以直接创建复杂的角色模型，但是这种方法受到的限制较多，制作过程也较为繁杂，对于面片不太了解的用户很难使用该方法创建不规则的模型。相对于面片直接建模，使用“曲面”修改器基于样条线网络的轮廓生成面片曲面。会在三面体或四面体的交织样条线分段的任何地方创建面片。这样，我们只需创建出对象的拓扑线就可以生成面片，使模型的创建更简单高效。在本实例中，将指导各位朋友之制作植物大战僵尸中香蒲的模型，相对于其他植物类型，香蒲的形态更为复杂一些，使用“曲面”修改器辅助建模的方法，可以快速创建模型，即使是软件的初学者也很容易上手，好了，下面我们就开始学习吧，在制作实例之前，大家首先需要下载素材文件，素材文件中为完成的香蒲模型和拓扑线，读者可以使用这些文件作为创建模型的参考。

图01

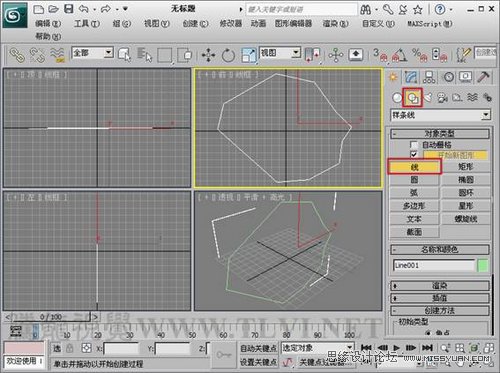

(1)首先需要创建香蒲的侧面轮廓线，运行3ds max 2011，进入“创建”面板下的“图形”次面板。在“对象类型”卷展栏内单击“线”按钮，在前视图中绘制图形。

注意：拓扑线的布设非常重要，所以顶点数目一定要与图中保持一致。

图02

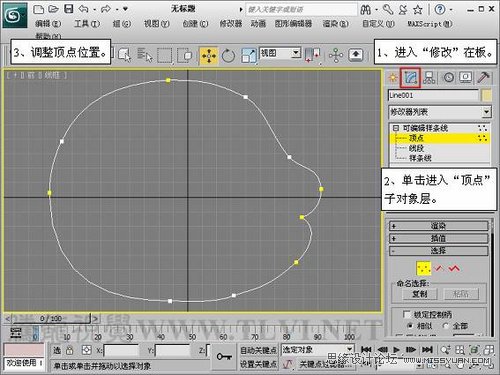

(2)进入图形的“顶点”子对象层，编辑顶点形态。

图03

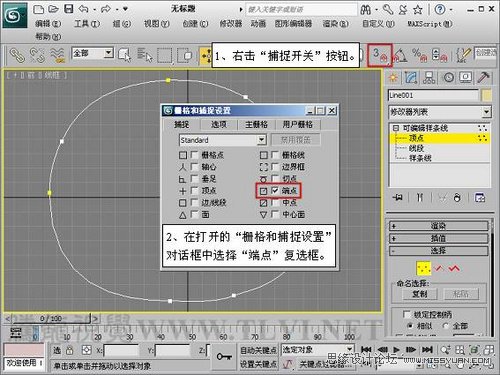

(3)在使用“曲面”编辑修改器编辑线段时，顶点的间距决定是否能够生成面，所以在制作拓扑线时，一定要保证绘制的精确性。在主工具栏右击“捕捉开关”按钮，打开“栅格和捕捉设置”对话框，选择“端点”复选框，并取消其他复选框的被选择状态。

图04

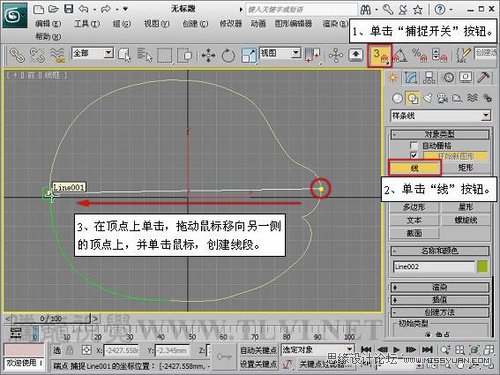

(4)激活“捕捉开关”按钮，使用“线”工具，结合端点捕捉功能，在“前”视图中创建线段。

图05

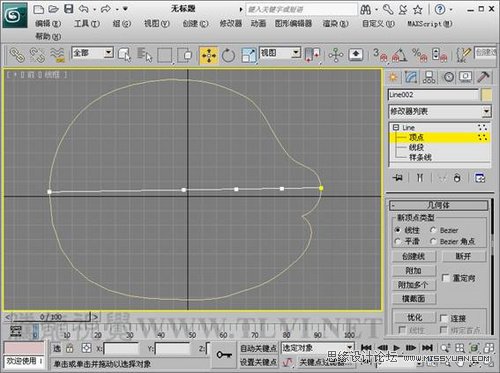

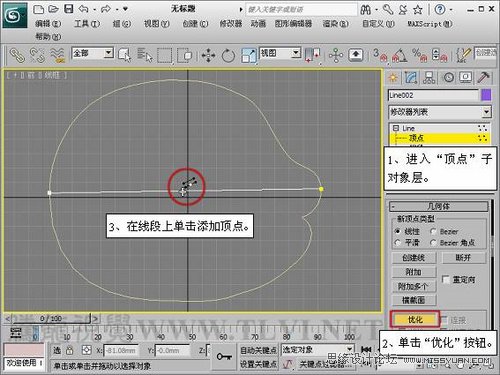

(5)关闭“捕捉设置”按钮，进入新创建的线段“顶点”子对象层，在“几何体”卷展栏下单击“优化”按钮，在前视图中通过单击添加3个顶点。

图06

图07
