3Ds MAX建模教程：香蒲面片建模教程(2)

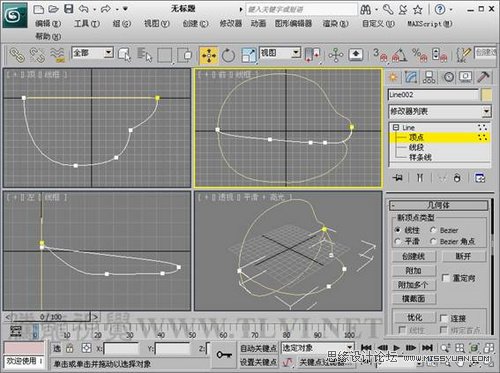

(6)编辑顶点，设置顶视截面图形。

图08

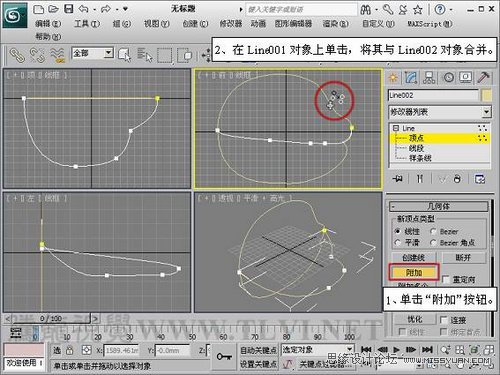

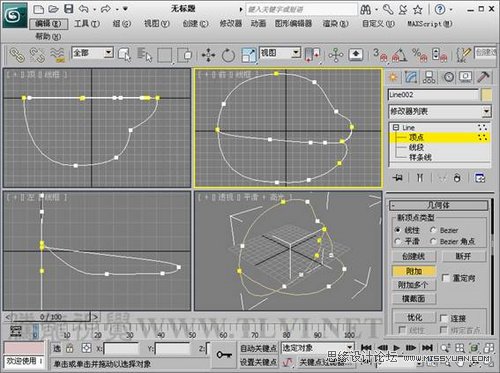

(7)将视图中的两条线段合并。

图09

图10

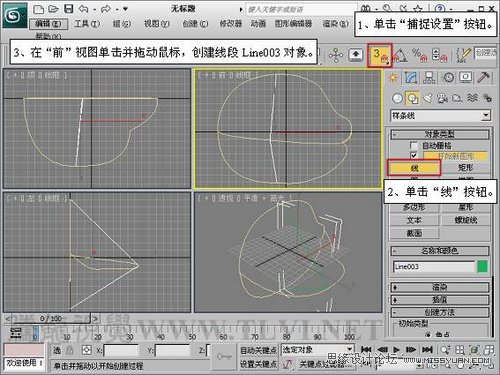

(8)激活“捕捉开关”按钮，使用“线”工具，结合端点捕捉功能，在“前”视图中创建线段。

图11

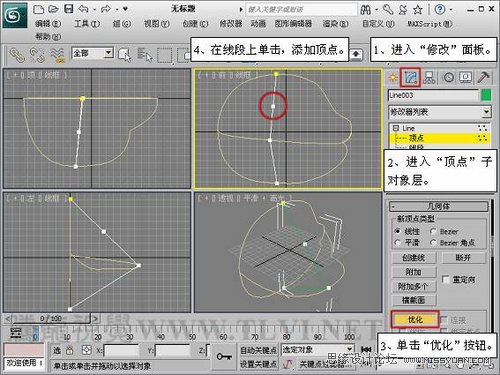

(9)为了保持顶点数目的一致，需要再添加一个顶点。

图12

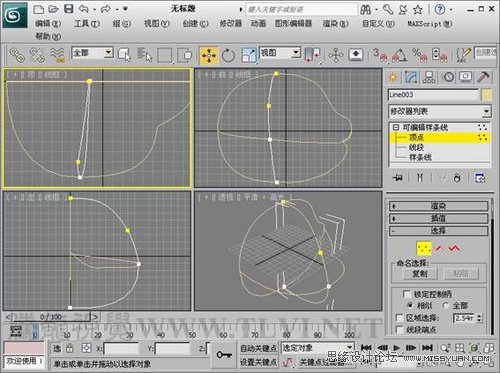

(10)编辑顶点形态。

图13

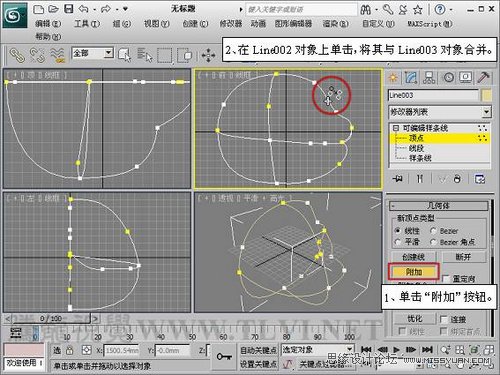

(11)将图形合并，现在对象的大体轮廓就创建完成了。

图14

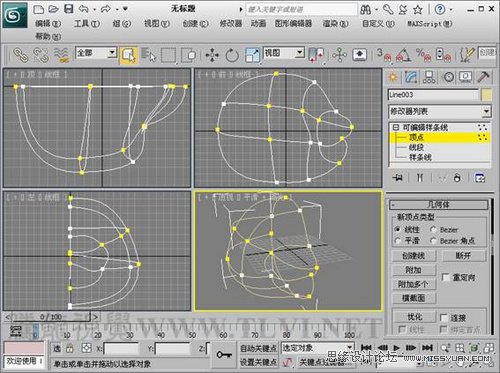

(12)根据现有拓扑线创建其他拓扑线，并将其合并，需要注意的是，只有3~4条边的线框才能生成面，所以要保证每个需要生成的面都不大于四个顶点。

提示：大家可以使用素材文件中的“拓扑线。max”文件进行参照来绘制拓扑线。

图15

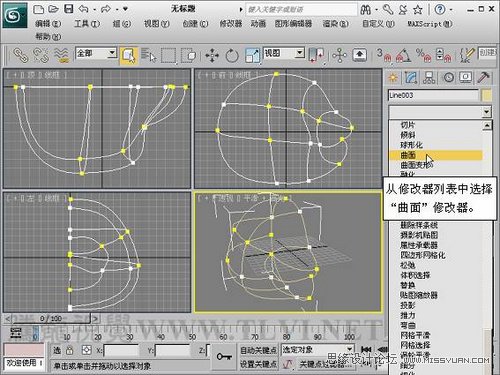

(13)为拓扑线添加一个“曲面”编辑修改器，使其生成曲面。

注意：如果未能正常生成曲面，可能是由于以下原因造成的：

1. 法线的方向不正确。

解决方法：在“参数”卷展栏下选择“反转法线”复选框，将法线翻转。

2. 顶点的距离超出了“曲面”编辑修改器“阀值”范围。

解决方法：增大“阀值”范围，或者移动顶点，减小顶点间的距离。

3. 拓扑线互相交叉的部分只有一个顶点。

拓扑线为三边或四边闭合区域。样条线上互相交叉的部分顶点应当是重合的。如果交叉的部分只有一条线段的顶点，无法生成面。

解决方法：在没有顶点的线段添加顶点，然后使用捕捉功能使两个顶点重叠。

4. 拓扑线闭合区域大于4条边。

解决方法：增加线段，使闭合区域小于或等于4条边。

图16
