CAD三维绘图教程：用中望3D绘制修正液教程(2)

11、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，如图3.2所示。单击【造型】下面的【拉伸】按纽，如图3.3所示。

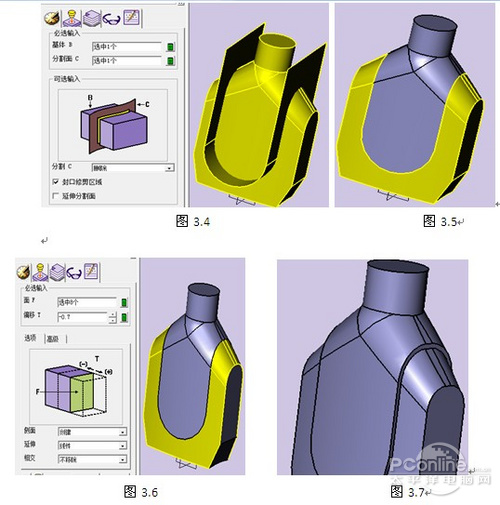

12、单击【造型】工具栏下的【分割】按纽，对实体进行分割，如图3.4。单击确认结束命令，得到如图3.5。

配图

13、单击【造型】工具栏下的【面偏移】按纽，如图3.6所示，单击确认结束命令，得到如图3.7。

14、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，如图3.8所示。单击【造型】下面的【拉伸】按纽，如图3.9所示。同操作步骤11

配图

15、再次分割实体，参考操作步骤11，如图4.0 图4.1所示。点击【面偏移】按纽，如图4.2。.

16、单击【造型】工具栏下的【组合模型】按纽 如图4.3。单击【造型】工具栏下的【圆角】按纽，如图4.4 图4.5。

配图

17、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择XZ平面后点击确定，进入草图绘制，绘制草图，尺寸比例大致合理即可。如图4.6 图4.7所示。

18、单击【造型】工具栏下的【旋转】按纽 如图4.8，单击确认结束命令，如图4.9。

配图

19、单击【造型】工具栏下的【圆角】按纽，如图5.0。选择面，点击右键，修改“面属性”见图 5.1 图5.2修正液绘制完成。

以上通过中望3D十分方便地绘制了造型-修正液，如果大家有兴趣可以把瓶盖也画一下。
