AutoCAD教程：平面摄影命令将三维模型转为三视图(3)

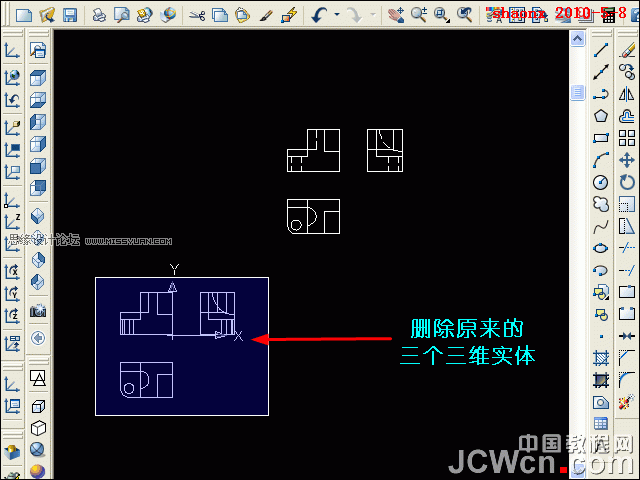

21、三视图创建后，将原来的三个三维实体删除。

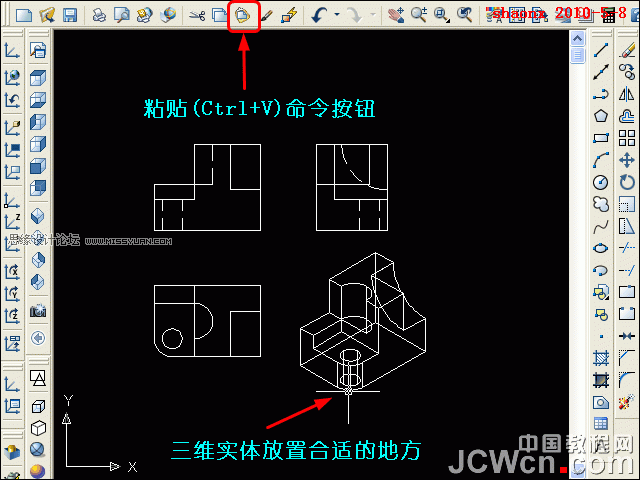

22、接下来，点击标准工具条中的“粘贴”命令按钮(或用Ctrl+V)，在第10步骤里被剪切的三维实体出现了，由于我们在上面第8步骤里指定了UCS 的原点，因此，粘贴的三维实体会随着鼠标的指针移动，不离左右，可以便于安放位置。

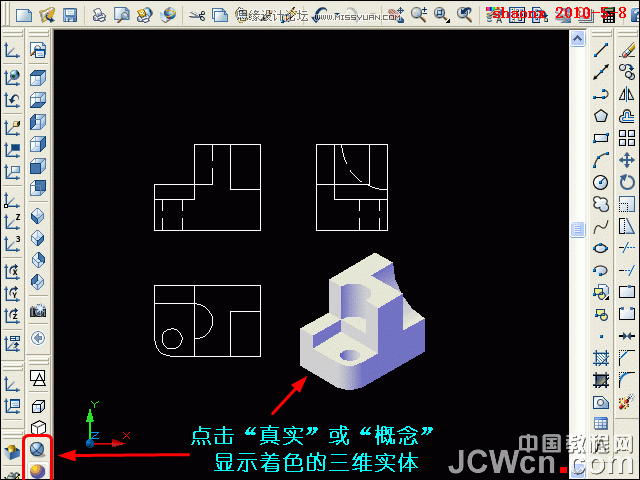

23、下面，我们点击一下“真实”或“概念”，使三维实体成着色体，如下图。
大家可以看到，由平面摄影(flatshot)命令转换成的三视图，依然不变，这是因为转换后的三视图是一个平面图的块，而非原来的三维实体了。
看到三视图里虚线的比例不大舒服，我们来调整一下。

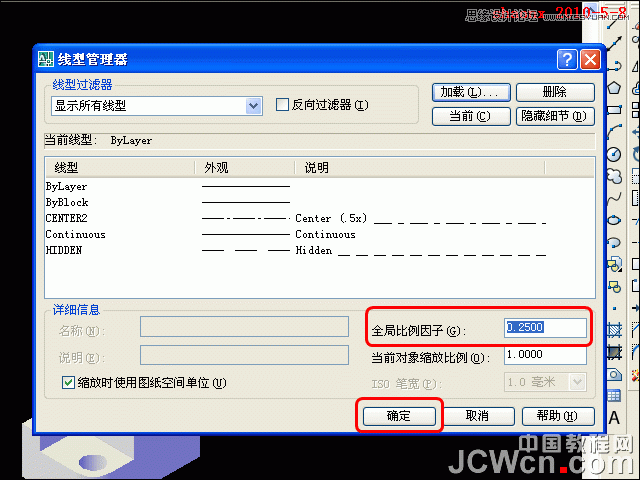

24、打开“线型管理器”，设置一下“全局比例因子”即可。

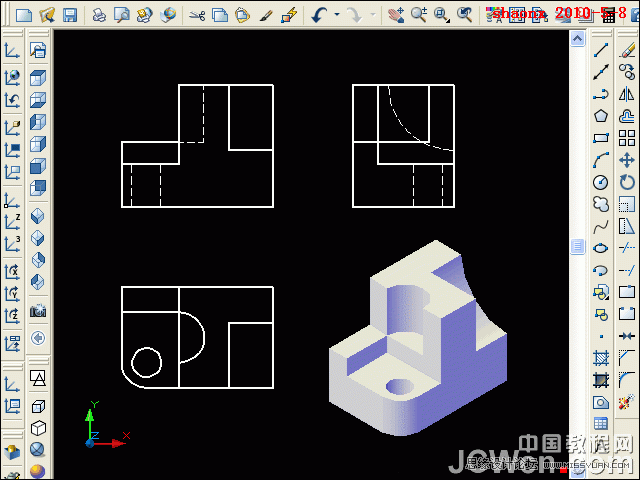

25、现在再看一下，三视图的虚线就舒服多了。
点击“分解”命令按钮，将三视图的块炸开。

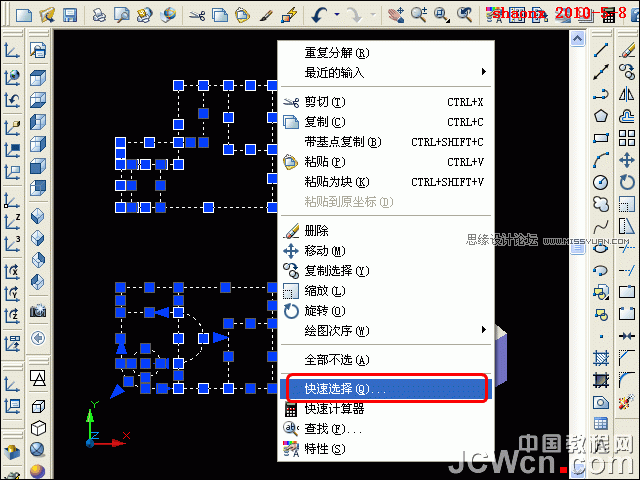

26、选中已经炸开的三视图的所有线段，点击鼠标右键，在弹出的菜单中选择“快速选择”选项。

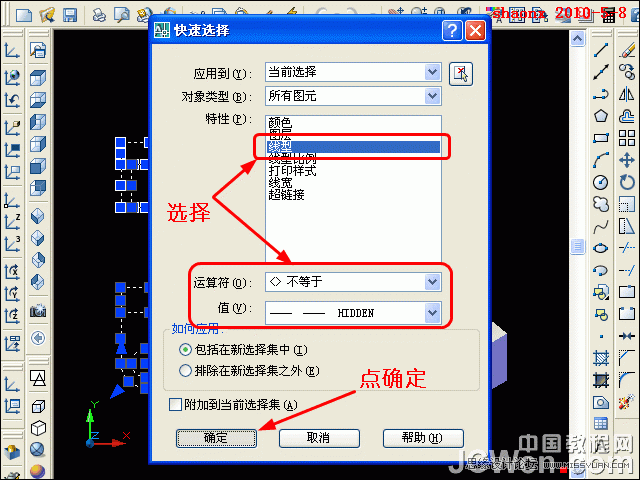

27、在弹出的“快速选择”对话框中，选择线型不等于虚线，如下图，点击“确定”。

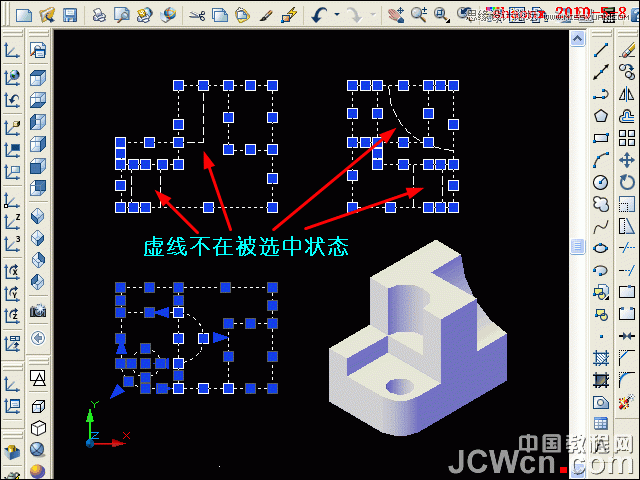

28、如下图，大家可以看到，在三视图全部被选中的状态下，虚线已经不在被选中的状态，而其他的实线都还在被选中状态，我们修改一下线宽，如设置线宽为 0.35、0.4等，同时打开线宽显示。

29、如下图，就是我们所完成的利用平面摄影(flatshot)命令转换成的三视图，含三维实体，主线稍粗，辅助虚线常规。
最后，再给三视图做上各点位的标注，在模型界面里三维实体转换成三视图就完成了。

最后，对本教程的操作，及后续的操作，有几点说明：

1、对本教程操作步骤中第8、第14步中，指定“原点UCS”这一步，可以跳过不做，但在第20、第22步中就会出现转换的三视图和粘贴的三维实体，不知跑到什么地方去了，不过还是可以通过显示全部图形，再移到一定的地方。

2、对于第5、第7步的三维实体的旋转方向，由于所画的三维实体处于各个不同轴测图中(如东南、西南等)，三维旋转的旋转角度的正负值是不一样的，要通过自己实践来掌握，但操作步骤、原理都一样。

3、如在后续操作中要作“剖视图”、“截面图”等，由于到最后(29步)，转换成的三视图已经是分解的平面图的线段，大家可以随心所欲地进行修改、变换线型，添加填充图案等操作来实现，这里就不一一介绍了。

4、如在后续操作中要做成、或添加“转向图”，可以在进行第2、第3步操作时同时操作，也可以再增加复制一个三维实体，什么位置都无所谓，因第14步还可以调整实体图形间的距离、位置。
要做成转向图的实体，如果角度特殊，需要将此三维实体的需要显示面，用三维旋转的命令，转到朝向Z轴，也就是在“俯视”时看是正面即可，吃不准的时候，可以边旋转，边转到俯视状态下看看。

利用平面摄影(flatshot)命令，在绘图的模型界面里，将三维实体转换成三视图的教程，看上去好像很复杂，其实在操作熟练后，还是很方便的，也很快捷。我现在一直是使用本教程的方法。

本教程比我过去发表的【三维实体转三视图】要简洁的多，那个【三维实体转三视图】的教程，虽然适应各个版本的CAD，尤其是低版本的CAD，但需要通过 “布局”来实现，因此在实际应用中，特别是要进行某些后续操作的(如制作“剖视图”、“截面图”、“转向图”等)，还是感觉到没有本教程方便。

其实本教程也有一个问题，就是你要应用本教程的方法的话，那使用的AutoCAD版本则必须要在2007以上才可以。

总之，这两种三维实体转三视图的方法，各有所长，大家可以借鉴使用，按需应用。
